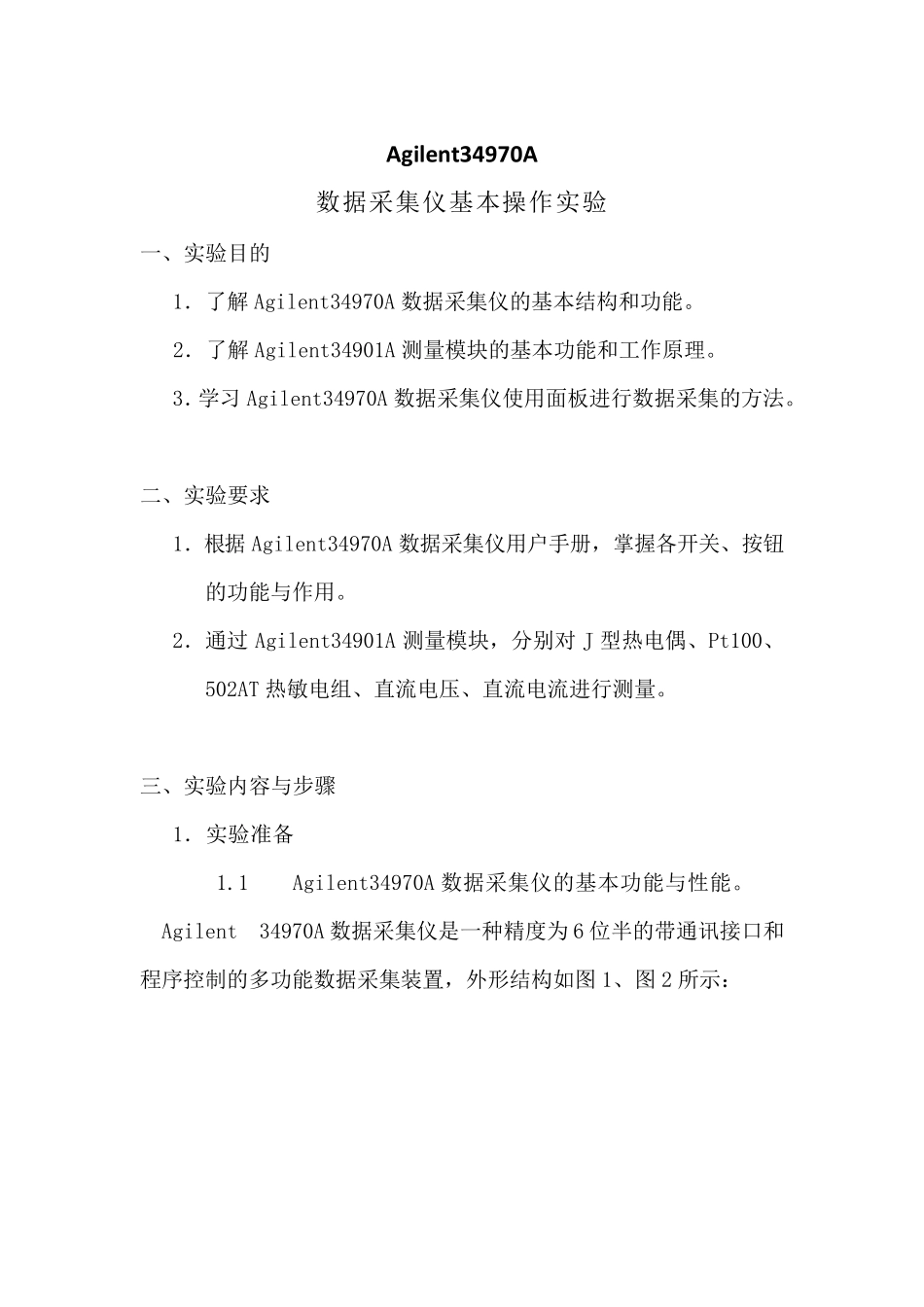

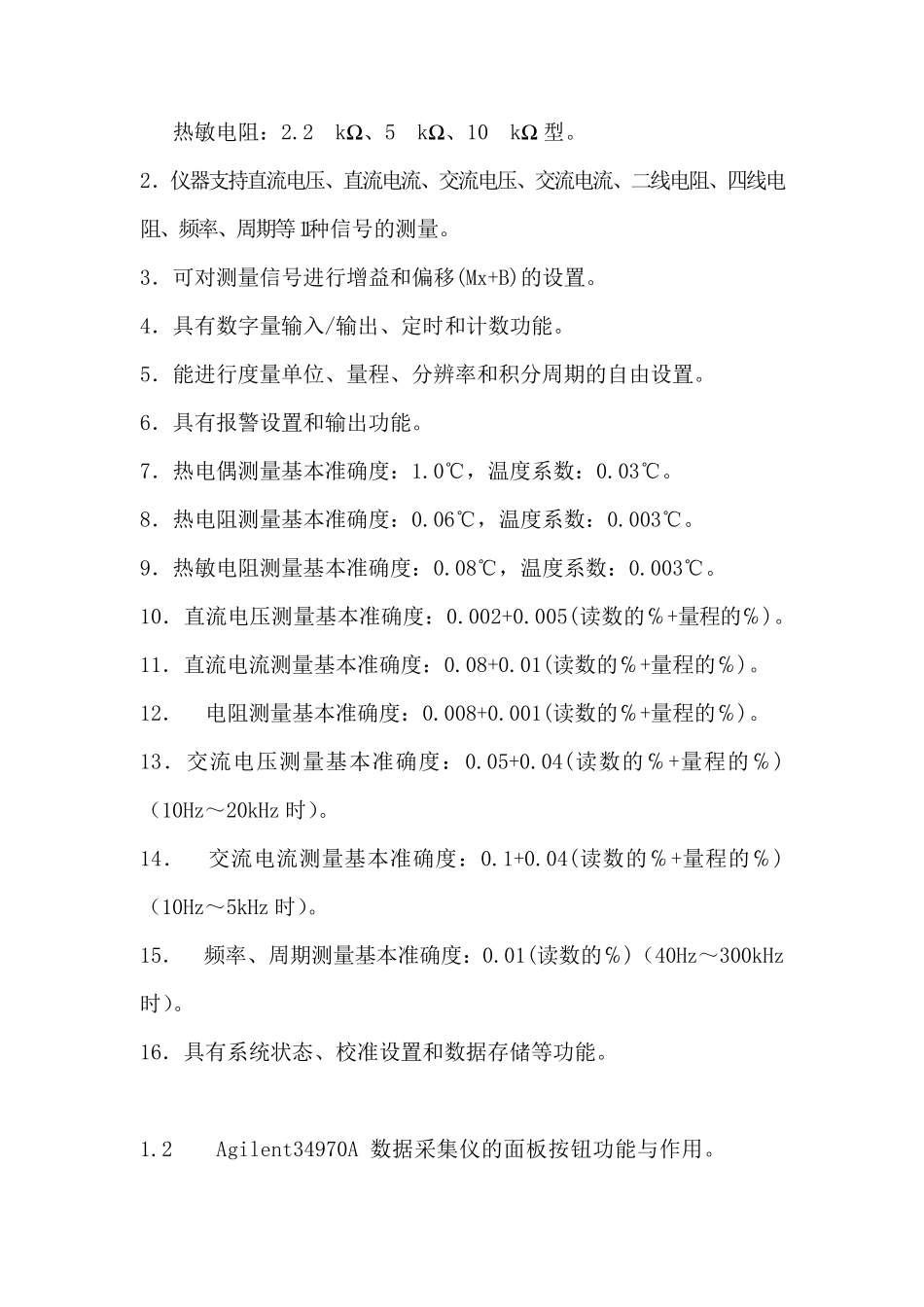

Agilent34970A 数据采集仪基本操作实验 一、实验目的 1．了解 Agilent34970A 数据采集仪的基本结构和功能。 2．了解 Agilent34901A 测量模块的基本功能和工作原理。 3．学习 Agilent34970A 数据采集仪使用面板进行数据采集的方法。 二、实验要求 1．根据Agilent34970A 数据采集仪用户手册，掌握各开关、按钮的功能与作用。 2．通过 Agilent34901A 测量模块，分别对 J 型热电偶、Pt100、502AT 热敏电组、直流电压、直流电流进行测量。 三、实验内容与步骤 1．实验准备 1.1 Agilent34970A 数据采集仪的基本功能与性能。 Agilent 34970A 数据采集仪是一种精度为 6 位半的带通讯接口和程序控制的多功能数据采集装置，外形结构如图 1、图 2 所示： 其性能指标和功能如下： 1．仪器支持热电偶、热电阻和热敏电阻的直接测量，具体包括如下类型： 热电偶：B、E、J、K、N、R|T 型，并可进行外部或固定参考温度冷端补偿。 热电阻：R0=49Ω 至2.1kΩ, α =0.000385(NID/IEC751) 或α=0.000391 的所有热电阻。 热敏电阻：2.2 kΩ、5 kΩ、10 kΩ 型。 2．仪器支持直流电压、直流电流、交流电压、交流电流、二线电阻、四线电阻、频率、周期等11种信号的测量。 3．可对测量信号进行增益和偏移(Mx+B)的设置。 4．具有数字量输入/输出、定时和计数功能。 5．能进行度量单位、量程、分辨率和积分周期的自由设置。 6．具有报警设置和输出功能。 7．热电偶测量基本准确度：1.0℃，温度系数：0.03℃。 8．热电阻测量基本准确度：0.06℃，温度系数：0.003℃。 9．热敏电阻测量基本准确度：0.08℃，温度系数：0.003℃。 10．直流电压测量基本准确度：0.002+0.005(读数的℅+量程的℅)。 11．直流电流测量基本准确度：0.08+0.01(读数的℅+量程的℅)。 12． 电阻测量基本准确度：0.008+0.001(读数的℅+量程的℅)。 13．交流电压测量基本准确度：0.05+0.04(读数的℅+量程的℅)（10Hz～20kHz 时）。 14． 交流电流测量基本准确度：0.1+0.04(读数的℅+量程的℅)（10Hz～5kHz 时）。 15． 频率、周期测量基本准确度：0.01(读数的℅)（40Hz～300kHz时）。 16．具有系统状态、校准设置和数据存储等功能。 1.2 Agilent34970A 数据采集仪的面板按钮功能与作用。 1． 在所显示的通道上配置测量参数： ● 在显示的通道上选择测量功能（直流电压、电阻等）； ● 选择温度测量的传感器类型； ● 选择温...
