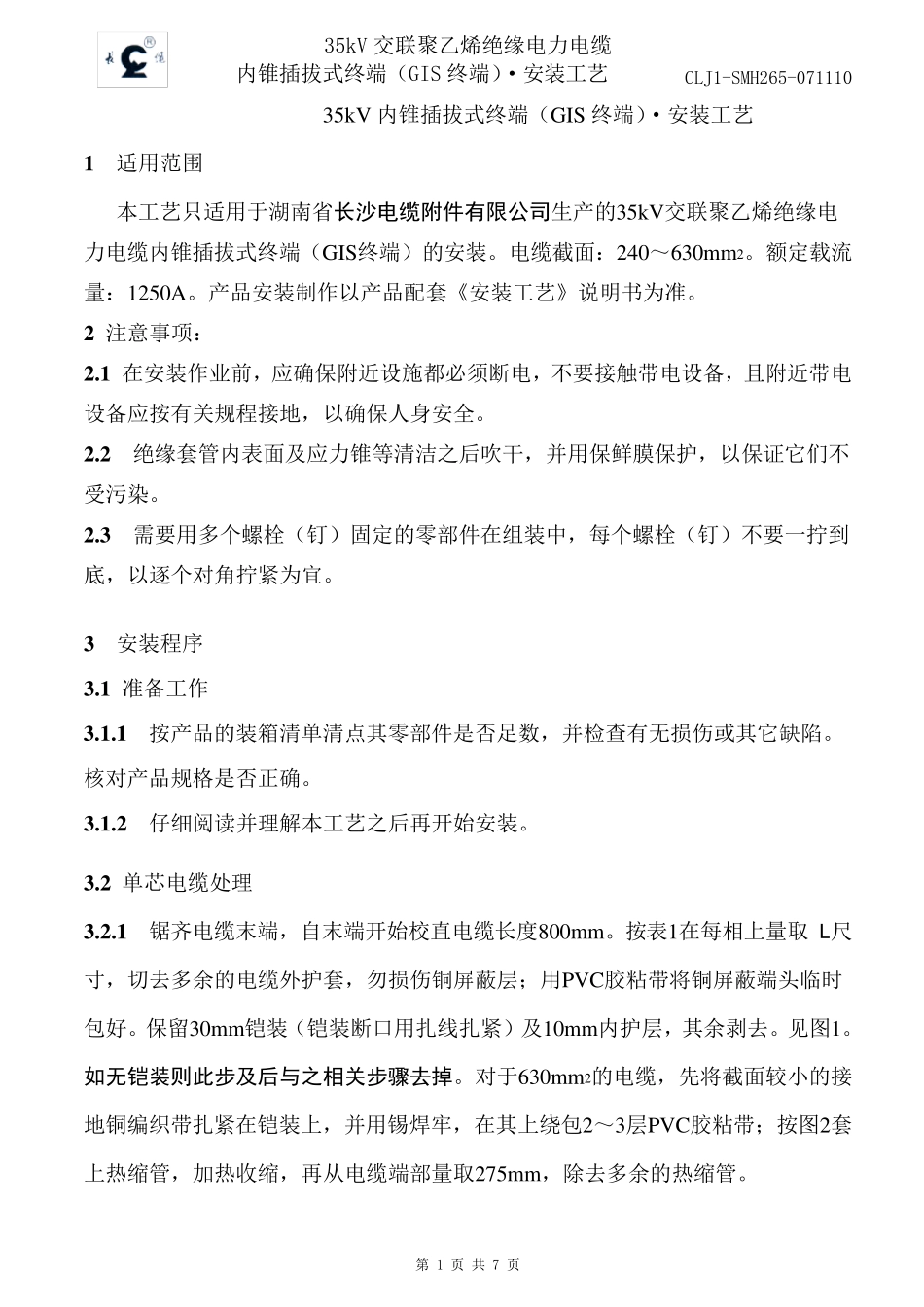

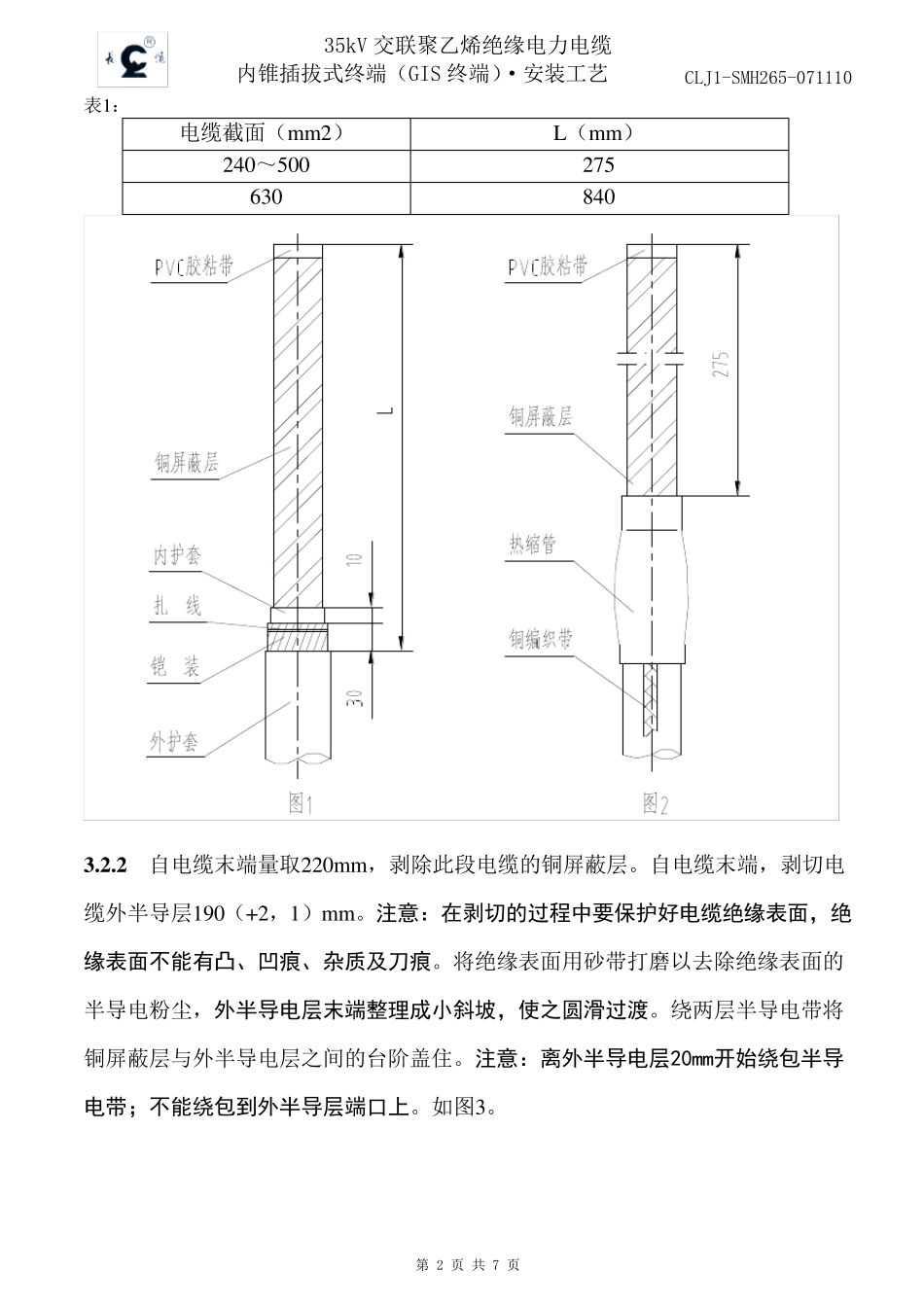

35kV 交联聚乙烯绝缘电力电缆 内锥插拔式终端（GIS 终端）·安装工艺 CLJ1-SMH265-071110 第 1 页 共 7 页 35kV 内锥插拔式终端（GIS 终端）·安装工艺 1 适用范围 本工艺只适用于湖南省长沙电缆附件有限公司生产的35kV交联聚乙烯绝缘电力电缆内锥插拔式终端（GIS终端）的安装。电缆截面：240～630m m 2。额定载流量：1250A。产品安装制作以产品配套《安装工艺》说明书为准。 2 注意事项： 2 .1 在安装作业前，应确保附近设施都必须断电，不要接触带电设备，且附近带电设备应按有关规程接地，以确保人身安全。 2 .2 绝缘套管内表面及应力锥等清洁之后吹干，并用保鲜膜保护，以保证它们不受污染。 2 .3 需要用多个螺栓（钉）固定的零部件在组装中，每个螺栓（钉）不要一拧到底，以逐个对角拧紧为宜。 3 安装程序 3 .1 准备工作 3 .1 .1 按产品的装箱清单清点其零部件是否足数，并检查有无损伤或其它缺陷。核对产品规格是否正确。 3 .1 .2 仔 细 阅 读 并理 解 本工艺之后再 开 始 安装。 3 .2 单芯 电缆处 理 3 .2 .1 锯 齐 电缆末 端，自 末 端开 始 校 直 电缆长 度 800m m 。按表1在每相 上 量取 L尺寸 ，切 去 多余 的电缆外 护套，勿 损伤铜 屏 蔽 层 ； 用PVC胶 粘 带将 铜 屏 蔽 端头 临 时包 好 。保留 30m m 铠 装（铠 装断口 用扎 线 扎 紧）及10m m 内护层 ，其余 剥 去 。见 图 1。如无铠装则此步及后与之相关步骤去掉。对于630m m 2的电缆，先 将 截面较 小 的接地铜 编 织 带扎 紧在铠 装上 ，并用锡 焊 牢 ，在其上 绕 包 2～3层 PVC胶 粘 带； 按图 2套上 热 缩 管，加 热 收 缩 ，再 从 电缆端部量取 275m m ，除 去 多余 的热 缩 管。 35kV 交联聚乙烯绝缘电力电缆 内锥插拔式终端（GIS 终端）·安装工艺 CLJ1-SMH265-071110 第 2 页 共 7 页 表1： 电缆截面（m m 2） L（m m） 240～500 275 630 840 3 .2 .2 自电缆末端量取220m m ，剥除此段电缆的铜屏蔽层。自电缆末端，剥切电缆外半导层190（+2，1）m m。注意：在剥切的过程中要保护好电缆绝缘表面，绝缘表面不能有凸、凹痕、杂质及刀痕。将绝缘表面用砂带打磨以去除绝缘表面的半导电粉尘，外半导电层末端整理成小斜坡，使之圆滑过渡。绕两层半导电带将铜屏蔽层与外半导电层之间的...
