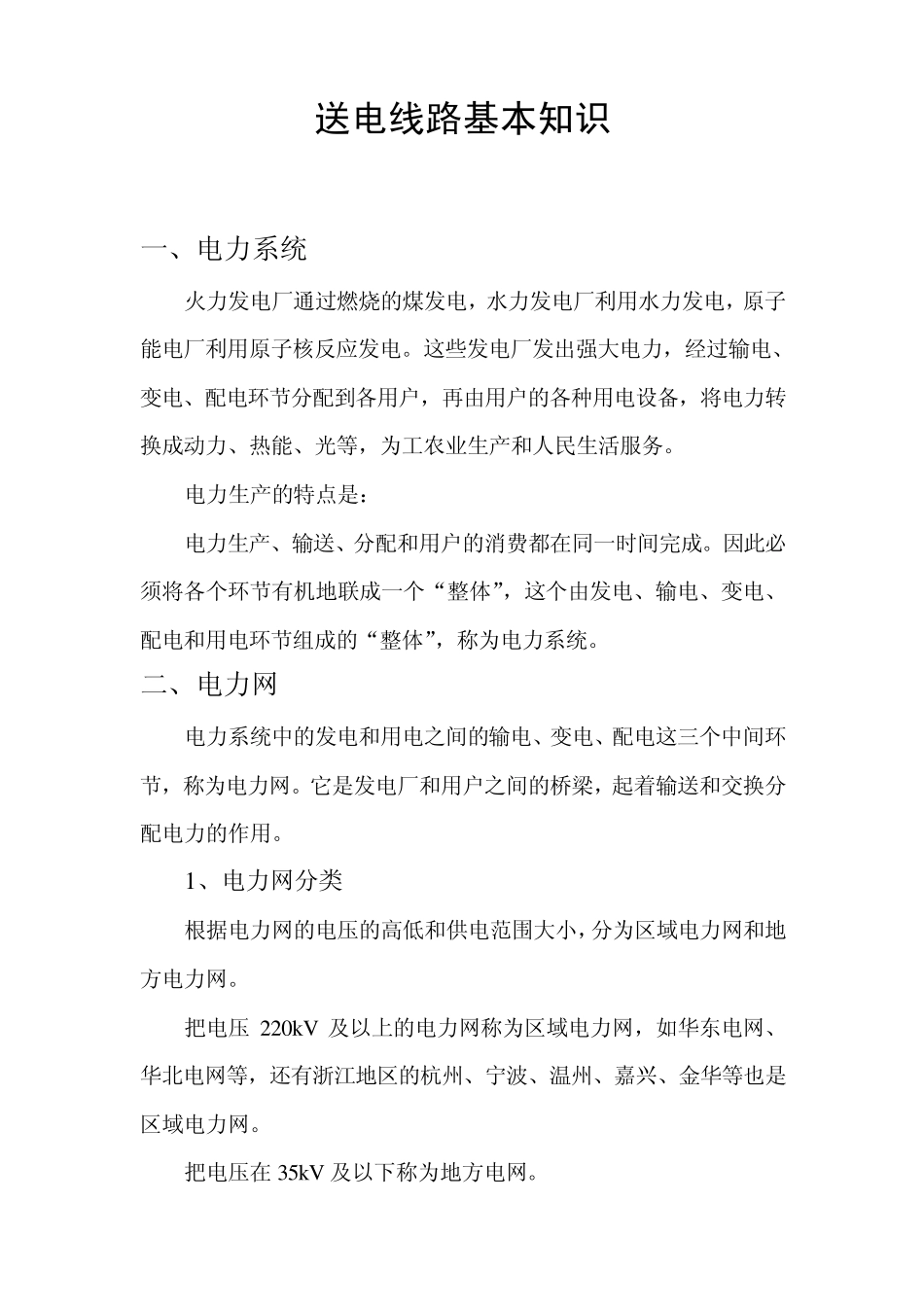

送电线路基本知识 一、电力系统 火力发电厂通过燃烧的煤发电，水力发电厂利用水力发电，原子能电厂利用原子核反应发电。这些发电厂发出强大电力，经过输电、变电、配电环节分配到各用户，再由用户的各种用电设备，将电力转换成动力、热能、光等，为工农业生产和人民生活服务。 电力生产的特点是： 电力生产、输送、分配和用户的消费都在同一时间完成。因此必须将各个环节有机地联成一个“整体”，这个由发电、输电、变电、配电和用电环节组成的“整体”，称为电力系统。 二、电力网 电力系统中的发电和用电之间的输电、变电、配电这三个中间环节，称为电力网。它是发电厂和用户之间的桥梁，起着输送和交换分配电力的作用。 1、电力网分类 根据电力网的电压的高低和供电范围大小，分为区域电力网和地方电力网。 把电压 220kV 及以上的电力网称为区域电力网，如华东电网、华北电网等，还有浙江地区的杭州、宁波、温州、嘉兴、金华等也是区域电力网。 把电压在35kV 及以下称为地方电网。 从电厂到用户之间的电力网所起的作用，又可分为供电网和配电网两部份。 供电网（一般电压35kV 及以上）作用是电能从电厂集中到某一负荷中心（变电所），它起到“商品批发部门”的作用。 配电网（10kV 及以下）的作用是把已送到负荷中心的电能换户分配到各个用户，它起着“商品零售部门”的作用。 2、电力网的组成 1）送电线路。送电线路是组成电力系统的主干，是电力系统的动脉，它起着输送和交换功率的作用。送电线路电压越高，传输电力的能力越大，传送距离超远。 目前将 35～220kV 称高压线路；330～500kV 称超高压线路；750kV 及以上称特高压线路。 送电线路分为架空线路和电缆线路。（本次培训内容只讲架空线路部分） 2）变电所。变电所（包括电厂升压站）的作用是汇集电力升电压和降电压及分配电力的作用。 3）配电网。6～10kV 的配电网为高压配电网；1kV 以下为低压配电网。配电网的作用是把电力直接送到用户处。 三、送电线路的基本知识 1、线路特点： 送电线路分架空线路和电缆线路两类。架空线路是将导线架设在杆塔上；电缆线路是将电缆敷设在地下或水底。架空线路使用广泛，它和电缆线路比有显著的优点： 1 ）材料设备简单易于加工制造，价格低廉，工程投资少。 2 ）本身结构简单易于安装，工程建设速度快。 3 ）全部线路设置在露天，易于发现缺陷和事故点，便于巡视、检查和维修。 4 ）事故处理时间短，可减...
