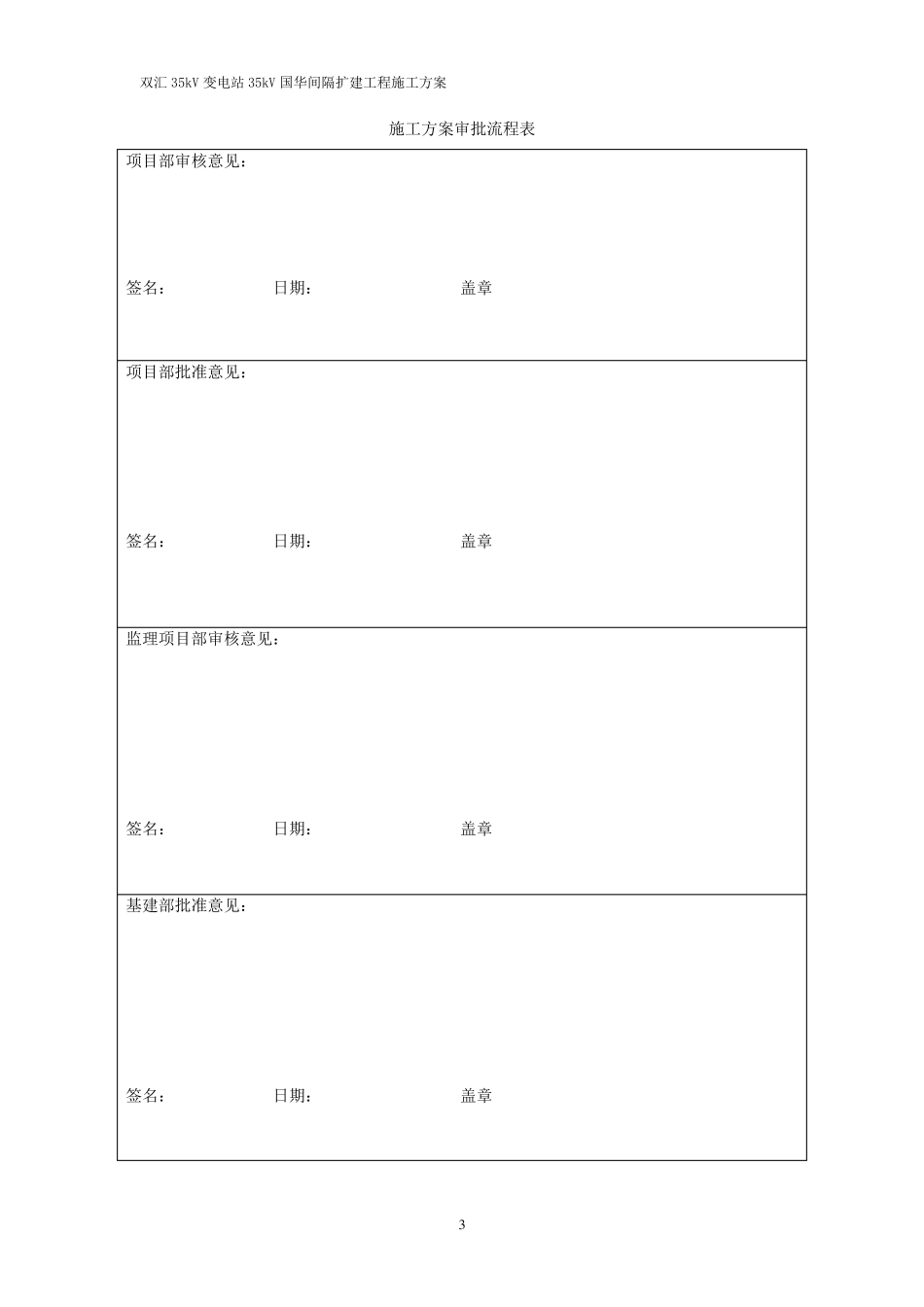

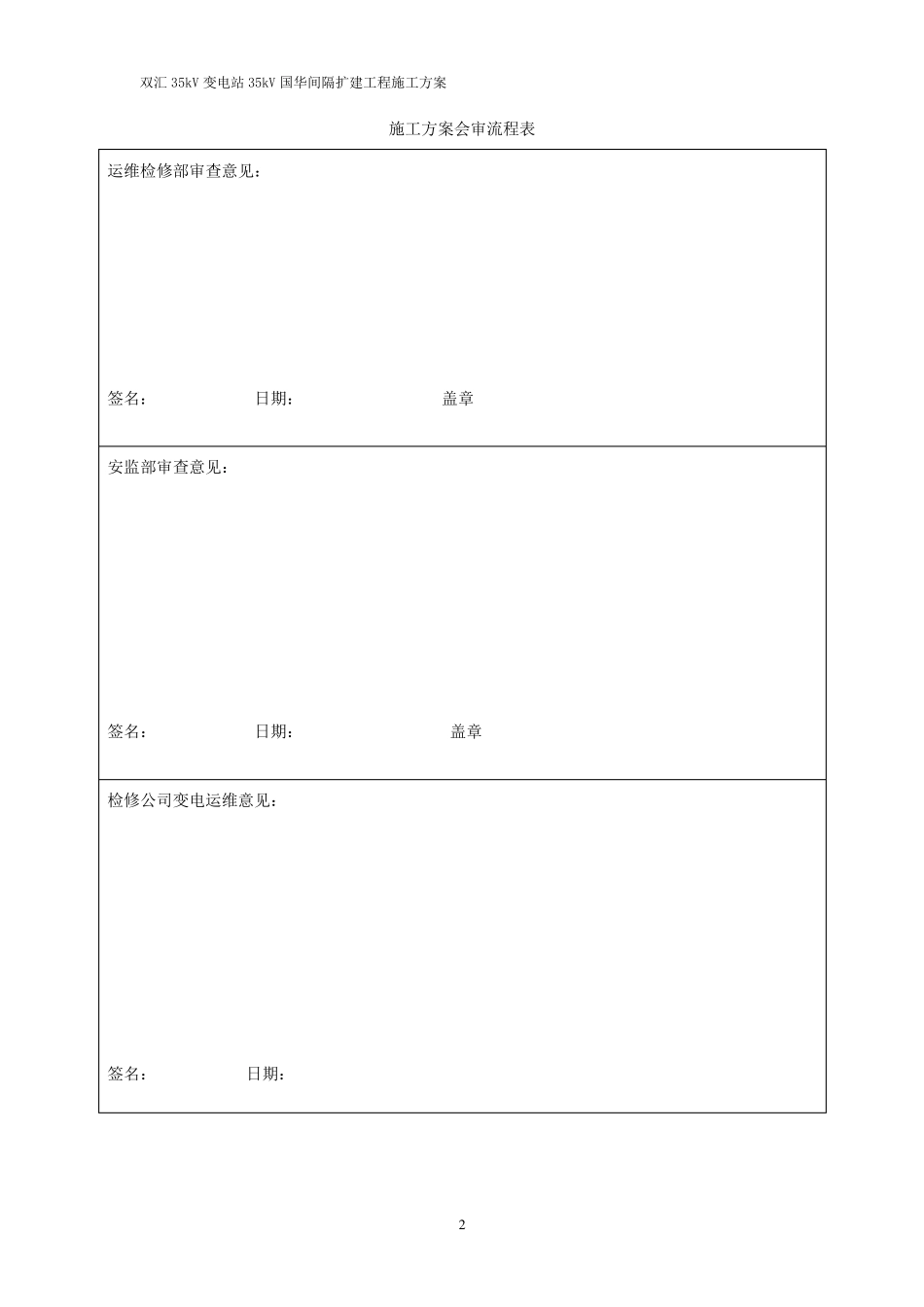

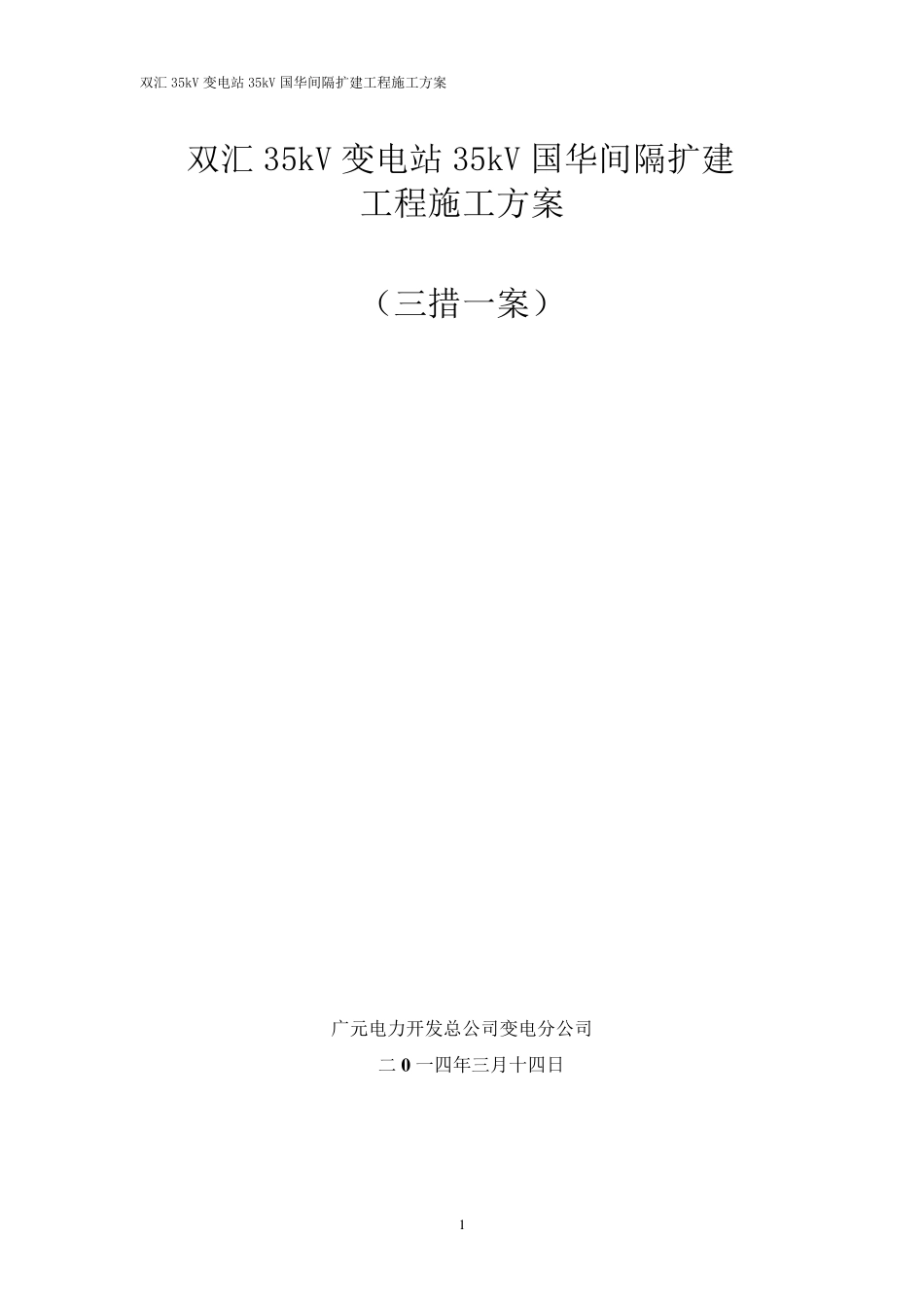

双汇35kV 变电站35kV 国华间隔扩建工程施工方案 1 双汇35kV 变电站35kV 国华间隔扩建 工程施工方案 （三措一案） 广元电力开发总公司变电分公司 二 0 一四年三月十四日 双汇35kV 变电站35kV 国华间隔扩建工程施工方案 2 施工方案会审流程表 运维检修部审查意见： 签名： 日期： 盖章 安监部审查意见： 签名： 日期： 盖章 检修公司变电运维意见： 签名： 日期： 双汇35kV 变电站35kV 国华间隔扩建工程施工方案 3 施工方案审批流程表 项目部审核意见： 签名： 日期： 盖章 项目部批准意见： 签名： 日期： 盖章 监理项目部审核意见： 签名： 日期： 盖章 基建部批准意见： 签名： 日期： 盖章 双汇35kV 变电站35kV 国华间隔扩建工程施工方案 4 双汇35kV 变电站35kV 国华间隔扩建 工程施工方案 一、工程概况： 该项目位于旺苍县双汇镇，站内场地狭小，从旺苍县至站内道路弯多路陡。该改造项目按总体施工步骤分几个部分，分述如下： 建设单位：四川省电力公司广元电业局 设计单位：广元电力设计院 监理单位：四川电力建设监理有限公司 承 包 方：广元电力开发总公司 二、工程内容： (一) 一次部分 1、 新增 35kV 进线间隔一个； 2、 新增 35kV 母线一段； (二) 二次部分 1、新增 35kV 保护测控装置一套； 2、新增多功能电表 1 只； 3、35kV 变电站保护调试、电气试验及信号联调； 4、验收、整改及投运。 三、编制依据： 1、承包合同 2、35 kV 双汇变电站电气接线网络图（即施工具体场地） 3、电气装置安装工程施工及验收规范 4、35kV 双汇变电站现场踏勘情况 5、设计施工图 四、工序流程： 编制三措一案、材料计划、停电申请、厂家技术人员到场计划等 办理入场手续；人员及机具进场、设备开箱检查 、资料移 交 双汇35kV 变电站35kV 国华间隔扩建工程施工方案 5 五、施工质量控制： 1、设备相间距离误差不应大于10mm，相间连接杆应在同一水平线上。 2、支柱绝缘子瓷柱外观清洁，无裂纹，底座固定牢靠，受力均匀；垂直误差≤1.55mm/m,中心偏差≤5mm。 3、支柱绝缘子瓷瓶弯曲度控制在规范规定的范围内，瓷柱与法兰结合面牢固，应涂以性能良好的硅类防水胶，瓷裙外观完好。 4、拉杆的内径应与操动机构轴的直径相配合，两者间的间距不应大于1mm；连接部分的销子不应松动。 5、所有传动部分应涂有适合当地气候条件的润滑脂 6、操动机构应...
