35kV输电线路工程标准工艺策划书

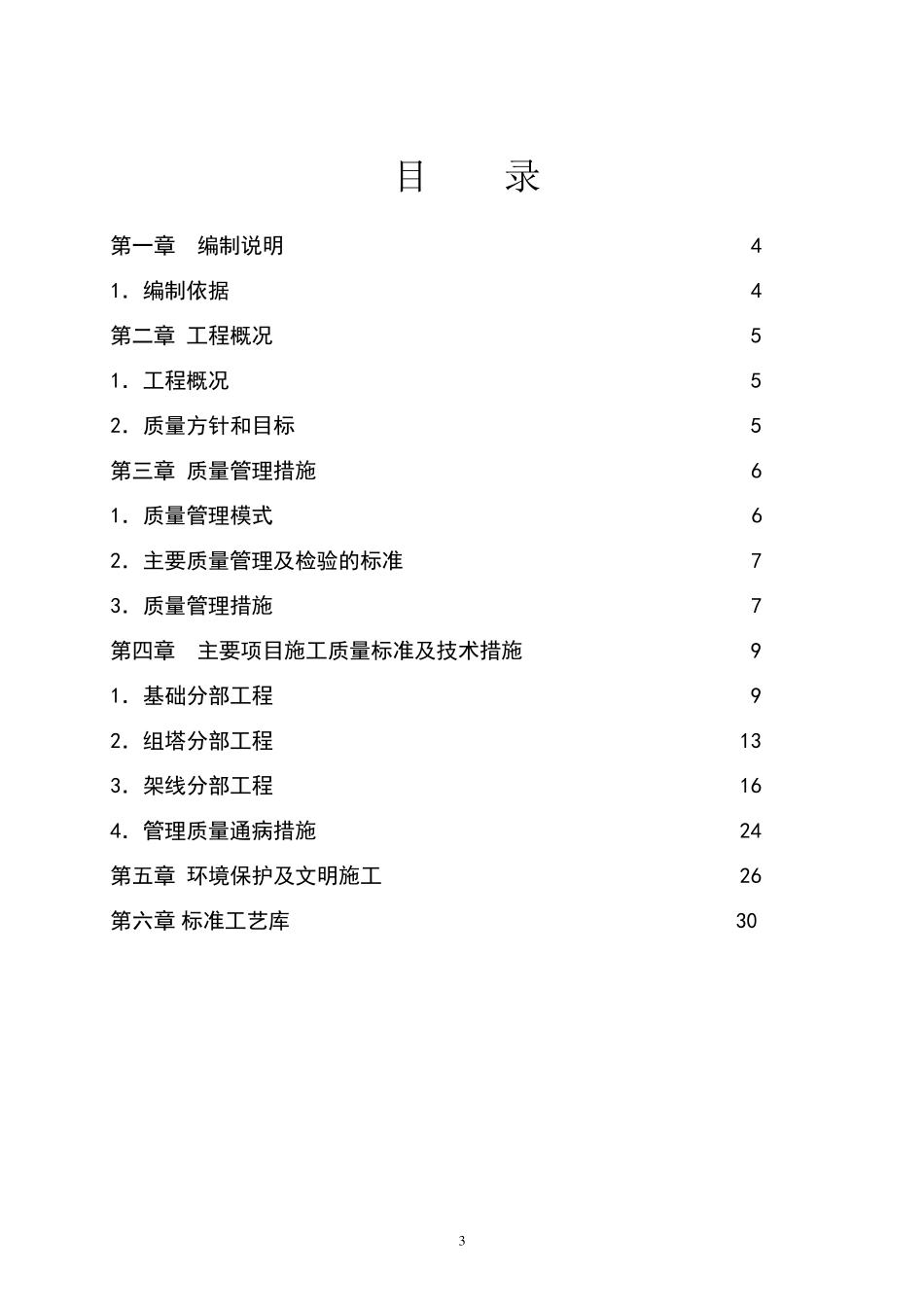

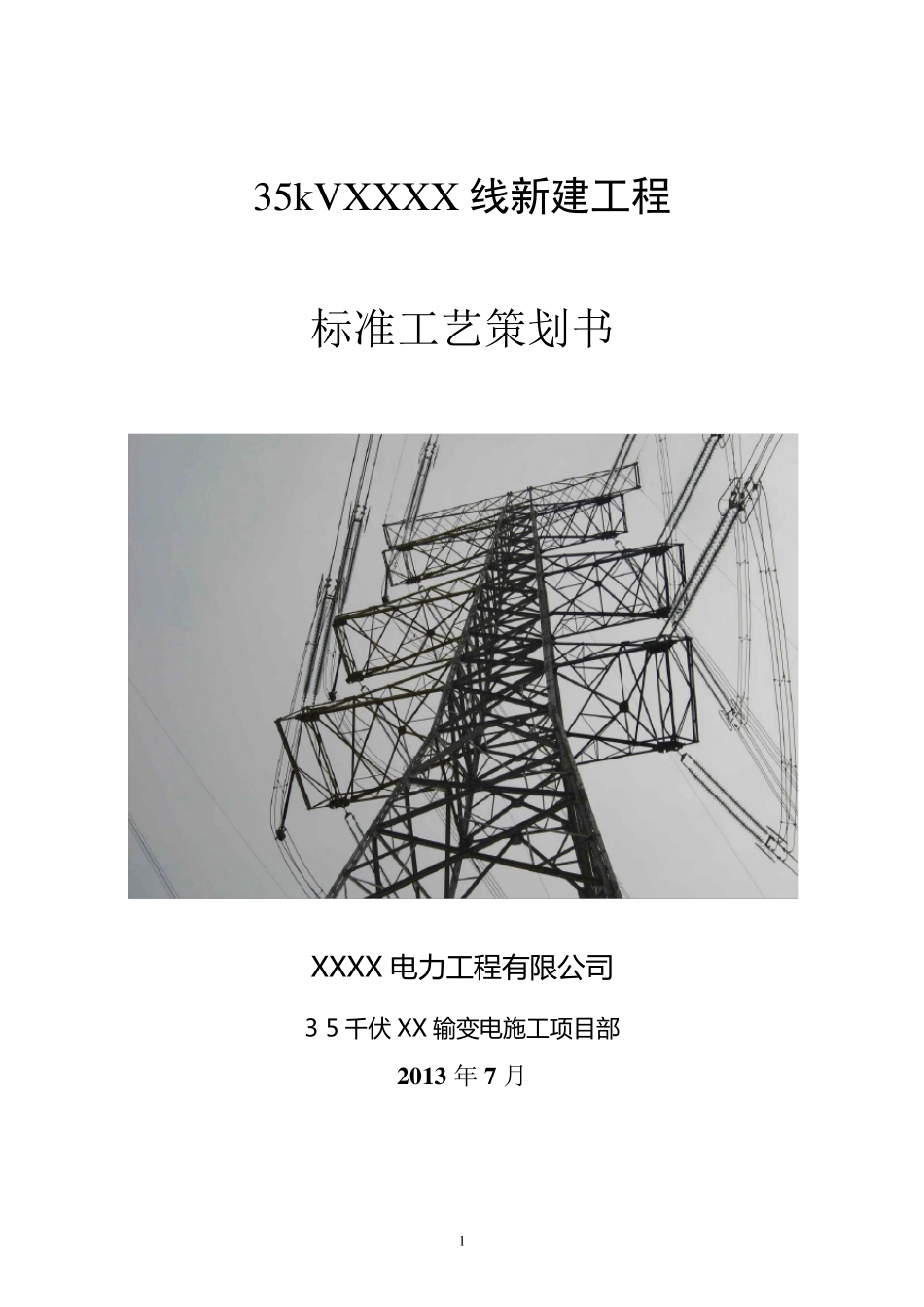

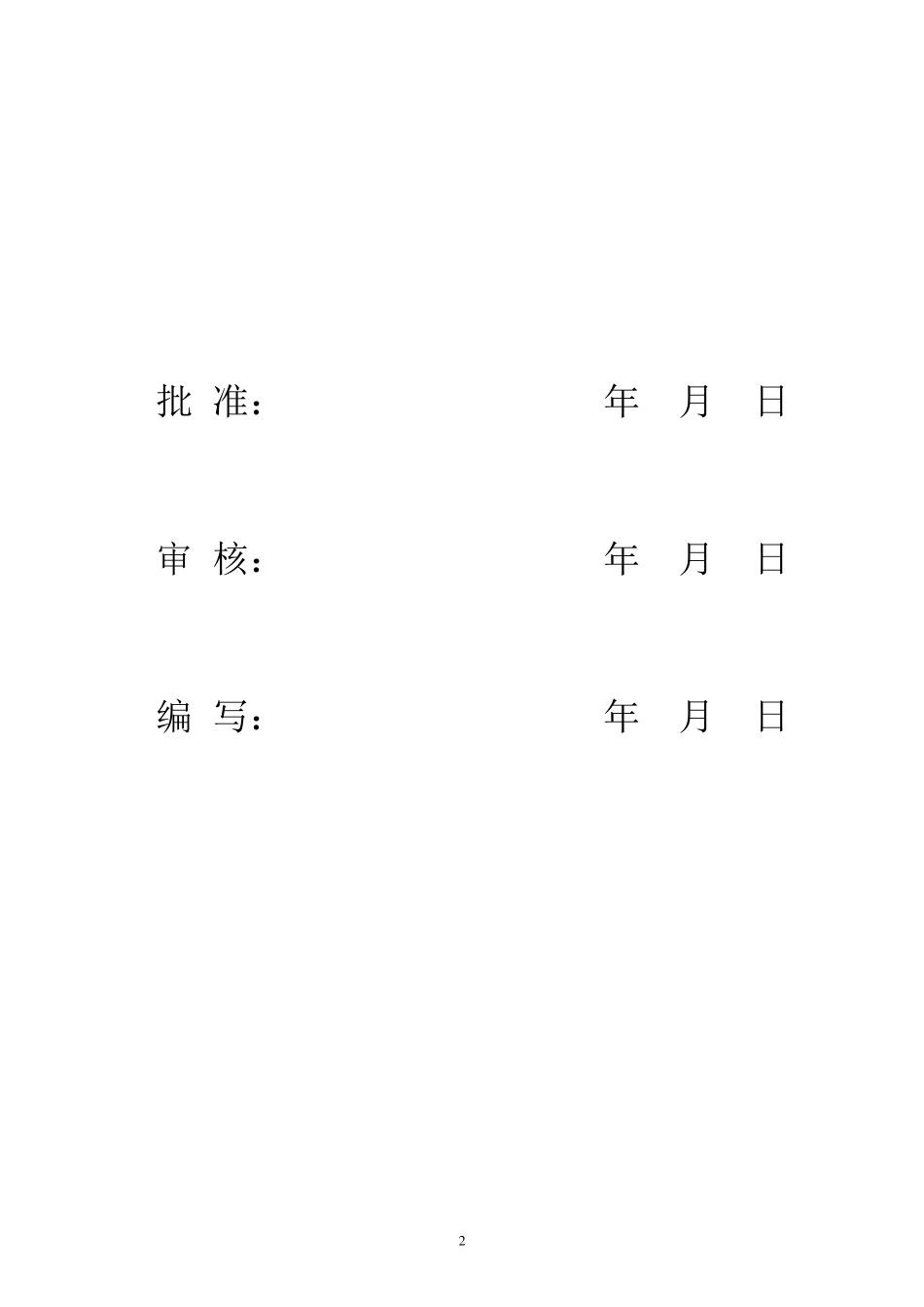

1 35kVXXXX 线新建工程 标准工艺策划书 XXXX 电 力 工 程 有 限 公 司 3 5 千 伏 XX 输变电 施工 项目部 2 0 1 3 年 7 月 2 批 准： 年 月 日 审 核： 年 月 日 编 写： 年 月 日 3 目 录 第一章 编制说明 4 1．编制依据 4 第二章 工程概况 5 1．工程概况 5 2．质量方针和目标 5 第三章 质量管理措施 6 1．质量管理模式 6 2．主要质量管理及检验的标准 7 3．质量管理措施 7 第四章 主要项目施工质量标准及技术措施 9 1．基础分部工程 9 2．组塔分部工程 13 3．架线分部工程 16 4．管理质量通病措施 24 第五章 环境保护及文明施工 26 第六章 标准工艺库 30 4 第一章 编制说明 为实现“创省电力公司优质工程”的质量目标，落实本工程的创优规划，项目部总结多年的施工经验，结合本工程的实际情况，特编制《35kVXX 输变电工程标准工艺策划书》。 1．编制依据 1.1《国家电网公司输变电工程工艺标准库》； 1.2X X 电力勘察设计事务所设计的本工程图纸； 1.3 国家、行业和省公司有关的规范、规程、标准、规定； 1.4 本工程现场调查资料，包括地形、地质、交通、气候； 1.5 电力工程强制性条文规定。 5 第二章 工程概况 1、工程概况 XX35 千伏XX 变电站位于XX。本期主变容量为10MVA,进线电源一回由35 千伏XX变出线，长度12 公里，导线采用LGJ-185，新建线路共用杆塔47 基，其中新建杆塔46基（其中单回路直线门型杆11 基，单回路转角门型杆10 基，单回路直线角钢塔20 基，单回路转角及终端塔4 基，双回终端角钢塔1 基），利用原有双回路角钢塔（与35kV石郭线1#同塔）1 基。 导线型号：本期新建35kV 线路导线均选用LGJ-185/30 型钢芯铝绞线。 地线型号：线路两端架设接地线，地线均为GJ-35 镀锌钢绞线。 根据通信需要，本工程利用新建线路架设一根24 芯OPPC 复合相线光缆。 项目法人单位：XXX 电力公司 项目管理单位：XXXX 电业公司 工程监理单位：XXXX 设 计 单 位：XXXX 施 工 单 位：XXXX 2．质量方针和目标 2.1 质量方针 施工过程中贯彻执行我局“安全第一，以人为本；精心施工，用户至上；爱护环境，减少污染；遵守法规，持续发展。”的总方针。 2.2 质量目标 6  满足国家施工验收规范，确保实现创全国电力行业优质工程；  杜绝重大质量事故，确保工程无永久性缺陷；  质量记录和竣工...
