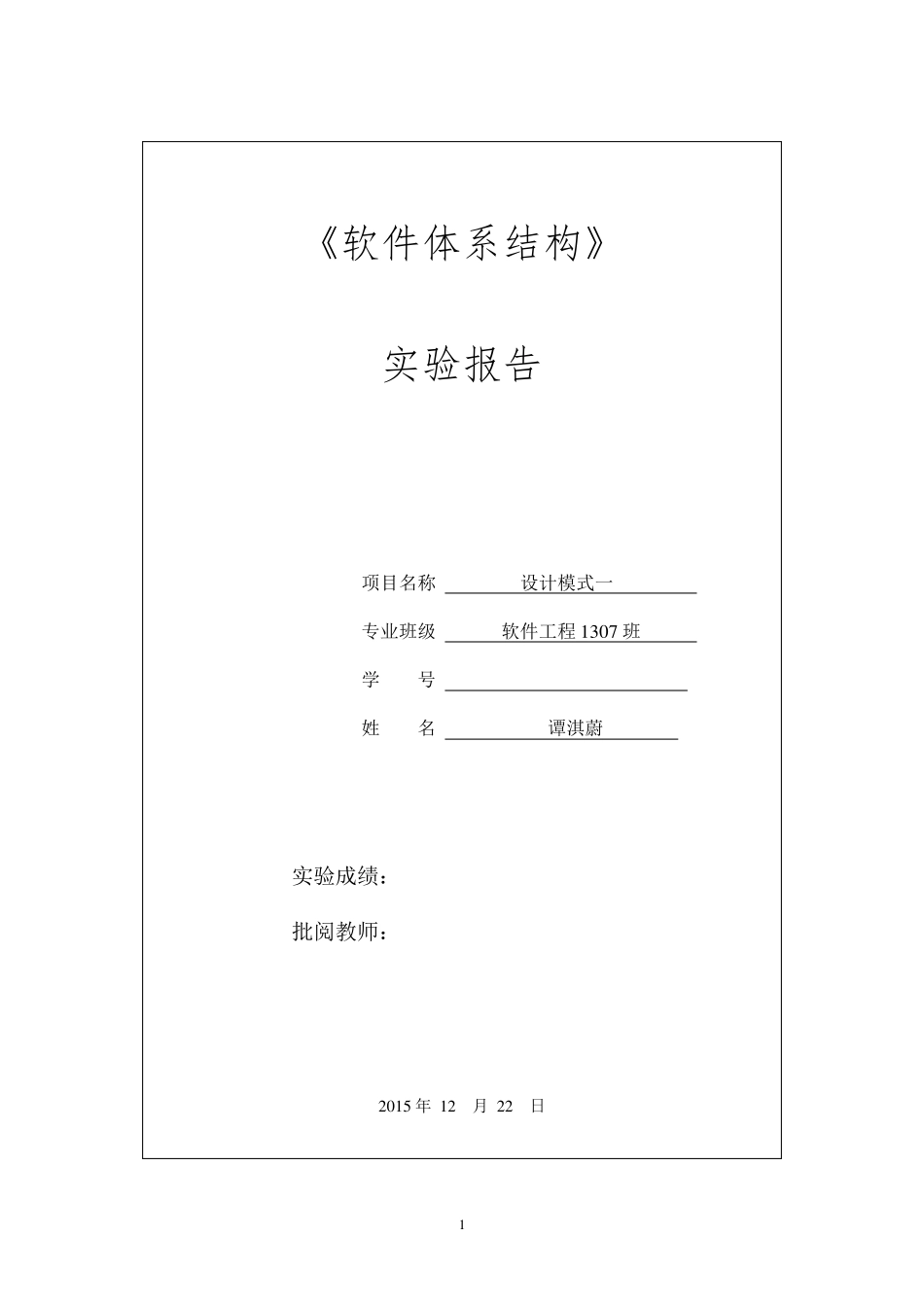

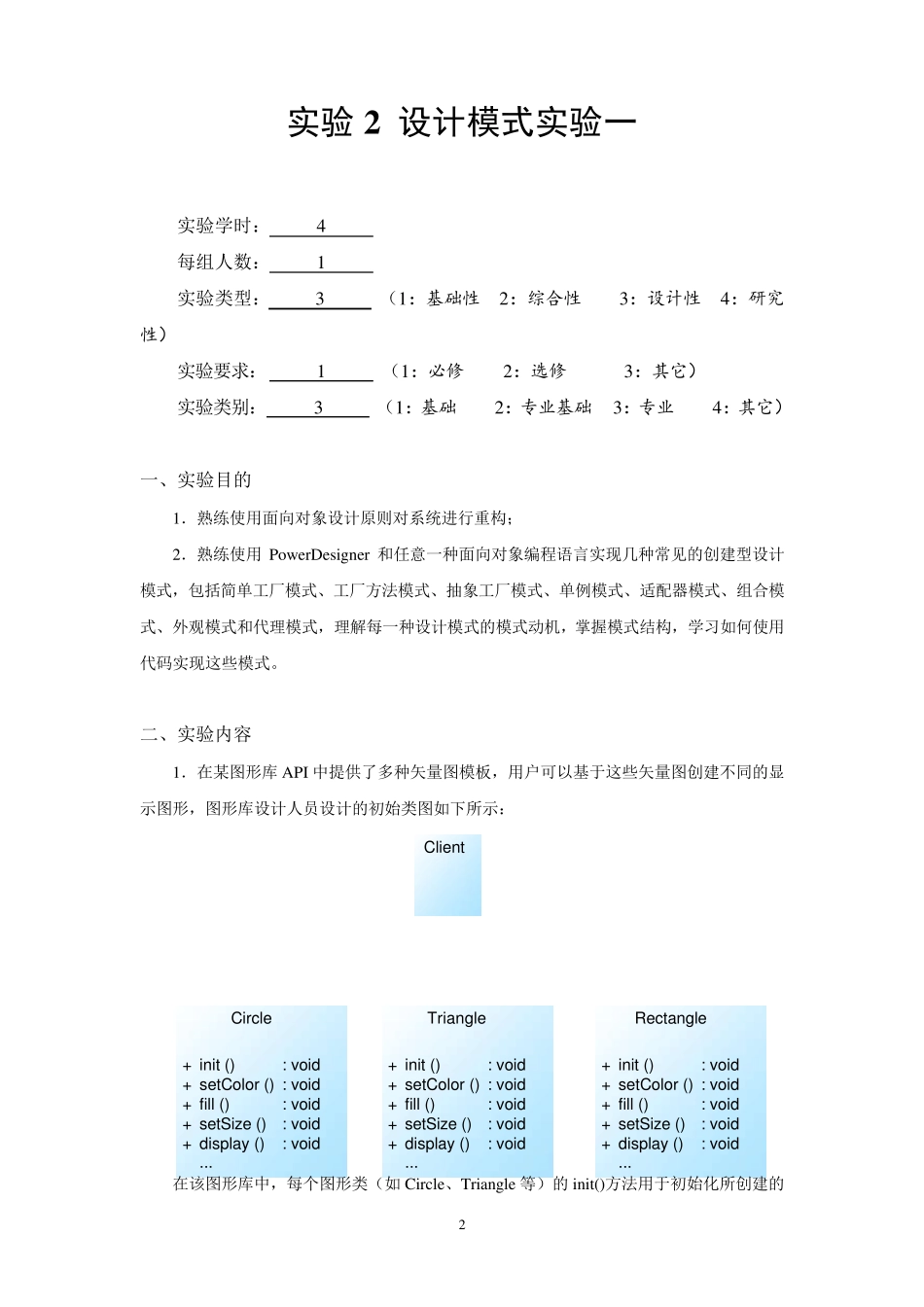

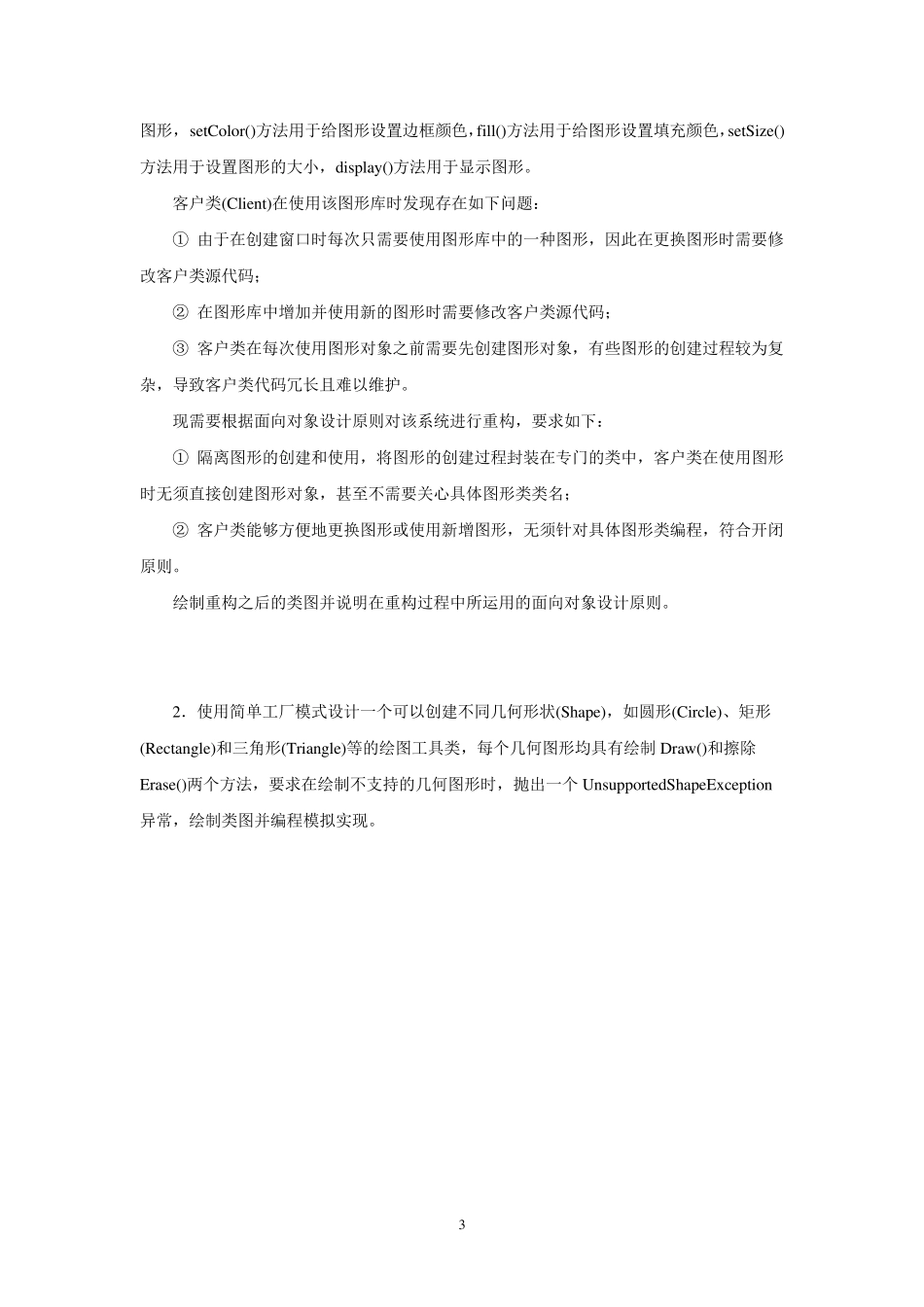

1 《软件体系结构》 实验报告 项目名称 设计模式一 专业班级 软件工程 1 3 0 7 班 学 号 ********** 姓 名 谭淇蔚 实验成绩： 批阅教师： 2 0 1 5 年 1 2 月 2 2 日 2 实验2 设计模式实验一 实验学时： 4 每组人数： 1 实验类型： 3 （1：基础性 2：综合性 3：设计性 4：研究性） 实验要求： 1 （1：必修 2：选修 3：其它） 实验类别： 3 （1：基础 2：专业基础 3：专业 4：其它） 一、实验目的 1．熟练使用面向对象设计原则对系统进行重构； 2．熟练使用 Pow erDesigner 和任意一种面向对象编程语言实现几种常见的创建型设计模式，包括简单工厂模式、工厂方法模式、抽象工厂模式、单例模式、适配器模式、组合模式、外观模式和代理模式，理解每一种设计模式的模式动机，掌握模式结构，学习如何使用代码实现这些模式。 二、实验内容 1．在某图形库 API 中提供了多种矢量图模板，用户可以基于这些矢量图创建不同的显示图形，图形库设计人员设计的初始类图如下所示： Circle+++++init ()setColor ()fill ()setSiz e ()display ()...: v oid: v oid: v oid: v oid: v oidTriangle+++++init ()setColor ()fill ()setSiz e ()display ()...: v oid: v oid: v oid: v oid: v oidRectangle+++++init ()setColor ()fill ()setSiz e ()display ()...: v oid: v oid: v oid: v oid: v oidClient 在该图形库中，每个图形类（如 Circle、Triangle 等）的 init()方法用于初始化所创建的 3 图形， setColor()方法用于给图形设置边框颜色，fill()方法用于给图形设置填充颜色，setSize()方法用于设置图形的大小，display()方法用于显示图形。 客户类(Client)在使用该图形库时发现存在如下问题： ① 由于在创建窗口时每次只需要使用图形库中的一种图形，因此在更换图形时需要修改客户类源代码； ② 在图形库中增加并使用新的图形时需要修改客户类源代码； ③ 客户类在每次使用图形对象之前需要先创建图形对象，有些图形的创建过程较为复杂，导致客户类代码冗长且难以维护。 现需要根据面向对象设计原则对该系统进行重构，要求如下： ① 隔离图形的创建和使用，将图形的创建过程封装在专门的类中，客户类在使用图形时无须直接创建图形对象，甚至不需要关心具体图形类类名； ② 客户类能够方便地更换图形或使用新增图形，无须针...
