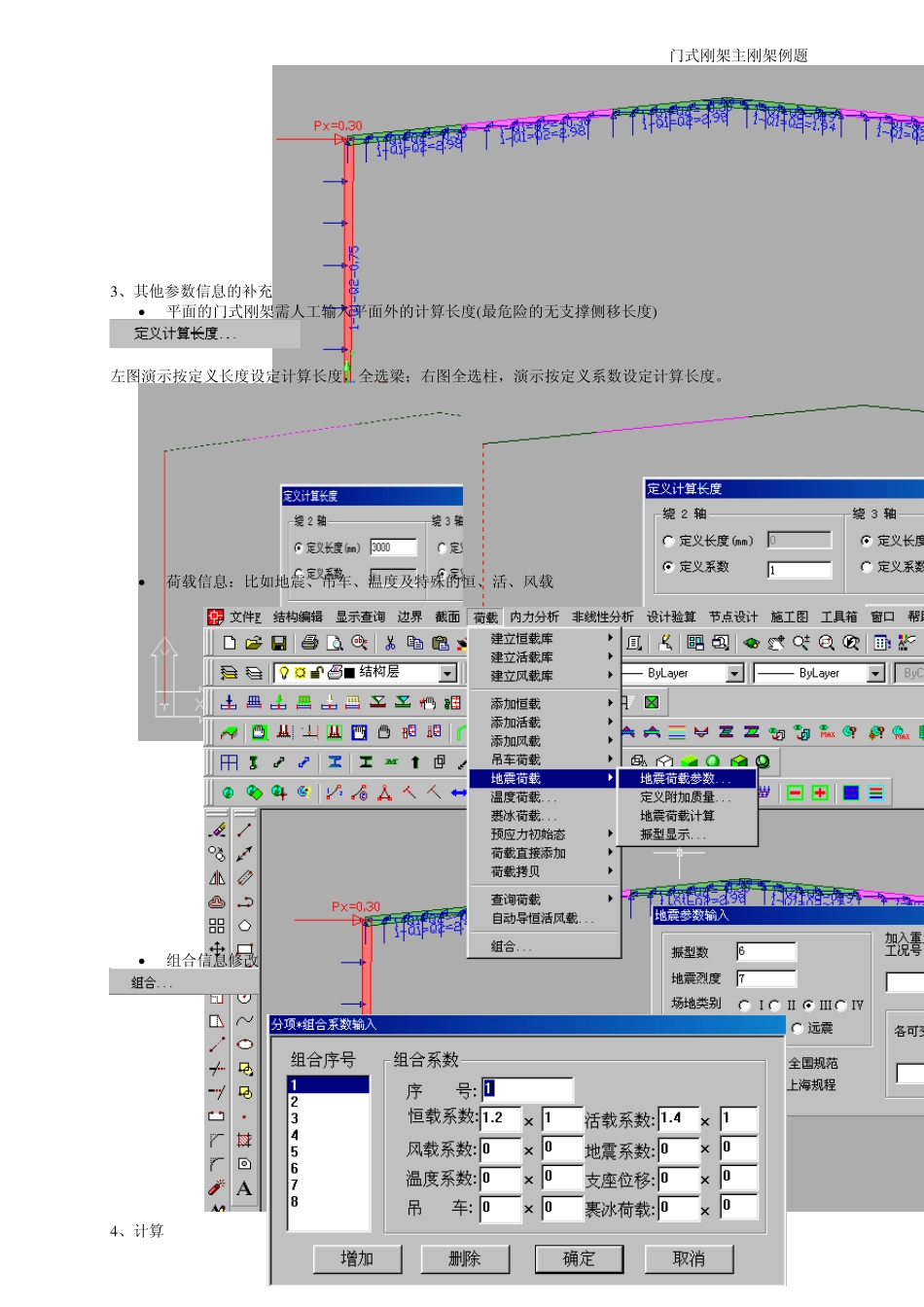

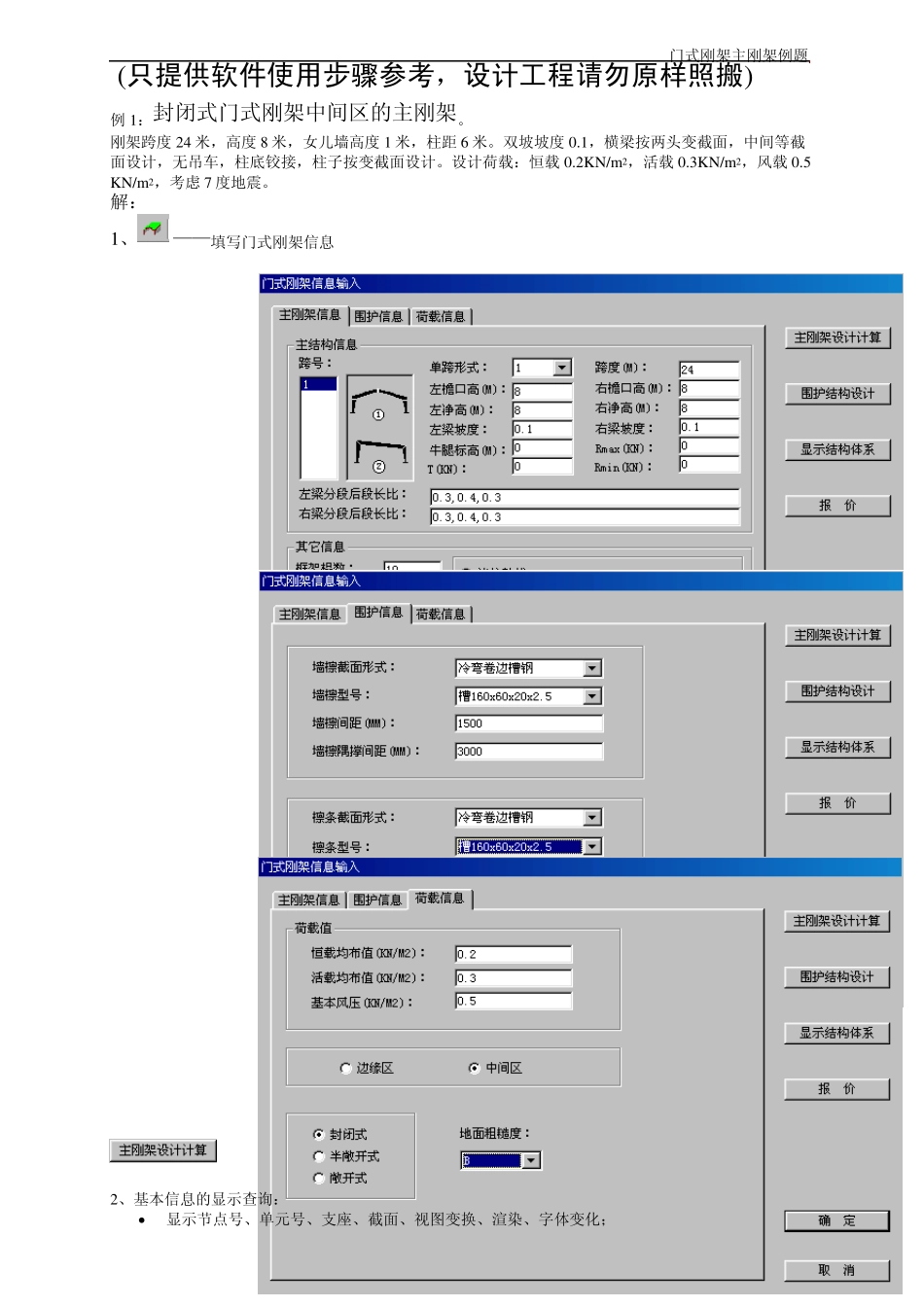

门式刚架主刚架例题 1 (只提供软件使用步骤参考,设计工程请勿原样照搬) 例1:封闭式门式刚架中间区的主刚架。 刚架跨度24 米,高度8 米,女儿墙高度1 米,柱距6 米。双坡坡度0.1,横梁按两头变截面,中间等截面设计,无吊车,柱底铰接,柱子按变截面设计。设计荷载:恒载0.2KN/m2,活载0.3KN/m2,风载0.5 KN/m2,考虑7 度地震。 解: 1、——填写门式刚架信息 2、基本信息的显示查询:  显示节点号、单元号、支座、截面、视图变换、渲染、字体变化; 门式刚架主刚架例题 2  显示截面名称、轴线等,以及改变显示颜色;  按工况显示节点荷载、单元荷载 门式刚架主刚架例题 3 3 、其他参数信息的补充  平面的门式刚架需人工输入平面外的计算长度(最危险的无支撑侧移长度) 左图演示按定义长度设定计算长度,全选梁;右图全选柱,演示按定义系数设定计算长度。  荷载信息:比如地震、吊车、温度及特殊的恒、活、风载  组合信息修改 4 、计算 门式刚架主刚架例题 4    工况及组合内力、位移的显示和查询 5 、杆件设计  优化验算 优化伴随着截面改变,若用户不希望改变截面,请按否,并通过校核来验算。 门式刚架主刚架例题 5 只计杆件的主刚架用量,杆件长度取轴线长度。 由于截面改变,结构的重量、刚度比例及构件面积都发生变化,所以结构的自振频率及内力分配变化,故需要重算风(塔桅里的构件挡风面积、风振系数)、地震作用以及内力分析。门式刚架中风振系数为 1 ,故不需计算风荷载。 软件自动重算,直至结构满足要求。  自动优化结束后,用户应该自行进行地震及内力分析和效应组合计算,再对结构进行校核验算。  验算结果显示和查询 门式刚架主刚架例题 6  软件自动计算后的截面显示:截面显示、渲染、显示参数修改  人工调整截面  软件自动将梁截面高度统一 门式刚架主刚架例题 7  人工修改截面,以满足实际制作要求。有的可能是软件截面库的原因,有的是材料供应的原因,或者结构构造上的要求。这里将柱截面Z450~600x250x8x12 改为Z400~550x250x8x10。注意,名称要改,截面尺寸也要改。 6、节点设计  本例所有梁柱节点这里都采用形式一、梁梁连接采用形式五和六  某些节点焊缝连接,可以不选,这里按否结束。  柱脚采用了铰接的形式二 门式刚架主刚架例题 8  计算参数  柱脚剪力由柱底板与砼摩擦抗剪,当柱压力不...
