3done实体设计案例:汉诺塔

3done实体设计案例:汉诺塔_第1页
1/11
3done实体设计案例:汉诺塔_第2页
2/11
3done实体设计案例:汉诺塔_第3页
3/11

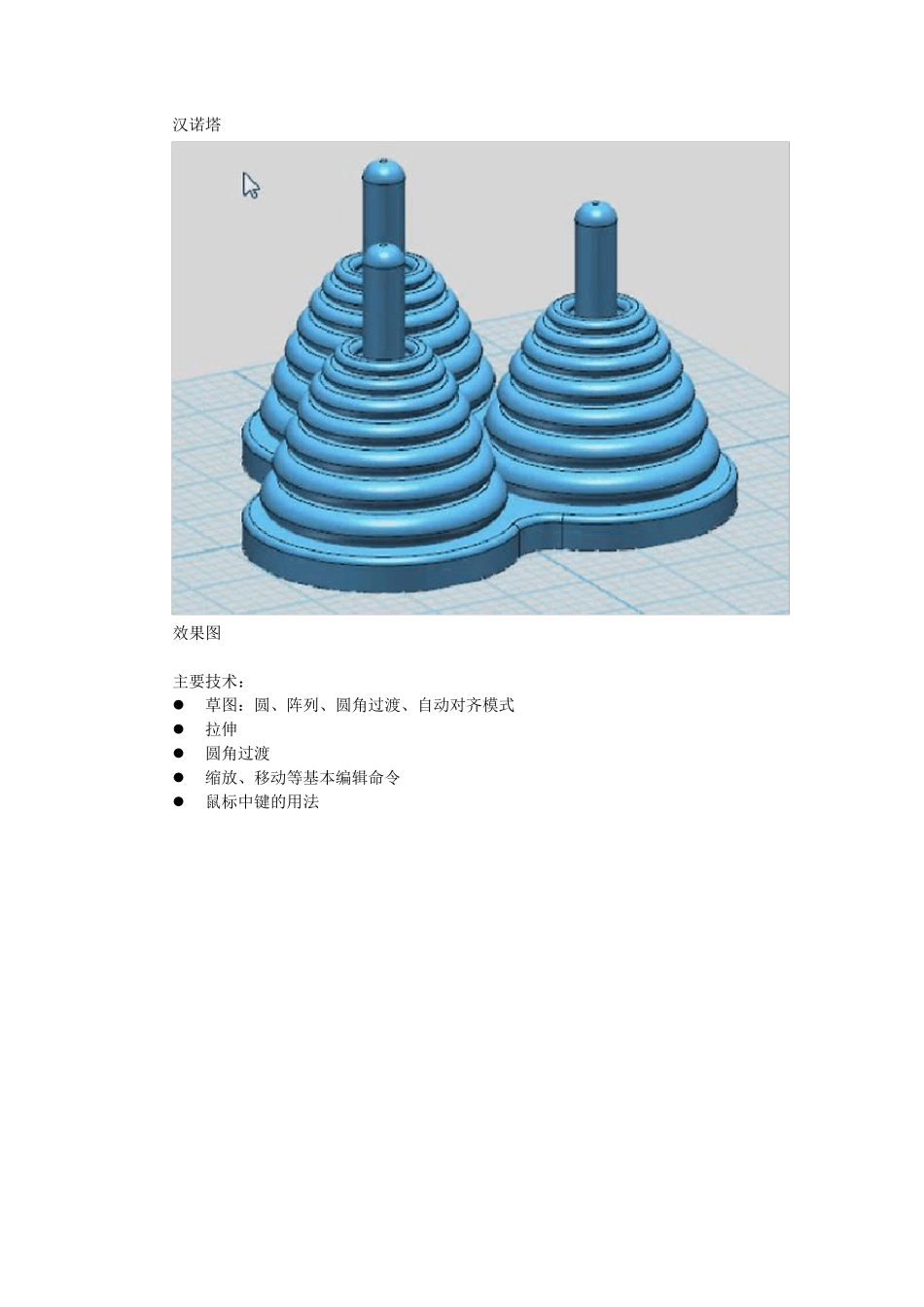

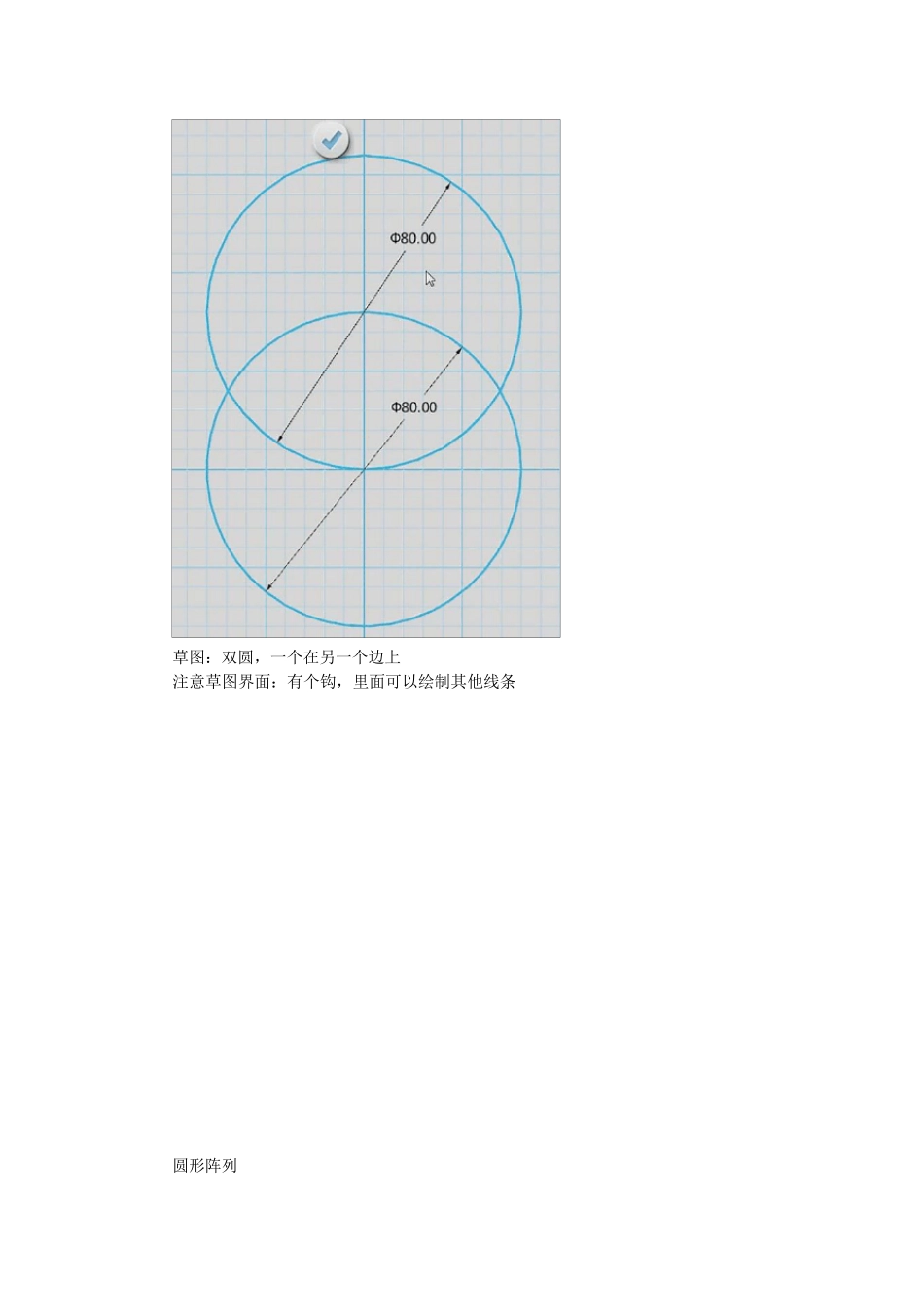

汉诺塔 效果图 主要技术:  草图:圆、阵列、圆角过渡、自动对齐模式  拉伸  圆角过渡  缩放、移动等基本编辑命令  鼠标中键的用法 草图:双圆,一个在另一个边上 注意草图界面:有个钩,里面可以绘制其他线条 圆形阵列 修剪,注意有时会删除整个线条的,那你就先修剪其他,再返回修改该线。 草图圆角过渡 10m m 内圆 拉伸10m m 画内部圆柱草图,用曲率中心寻找圆柱中点 完成 3 条圆柱草图绘制:先画圆,再圆形阵列 圆柱拉伸80 按住shift 键选边进行圆角过渡,可以整个选中,2mm 3 个圆柱圆角过渡5m m 铁圈草图制作,为什么不用圆环,大家可以想想?(后面移动时要选择面对齐移动) 拉伸 全面4 条圆边圆角过渡,这样就变成了铁圈 7 个铁圈用阵列完成 用缩放制作大小铁圈 后面重复使用缩放工具,可以单击鼠标中键(技巧啊) 7 个分别是 0.9\0.8\0.7\0.6\0.5\0.4 大小的 用工具来做,按面对齐来调整铁圈在圆柱上的高度。 面移动后的效果,平齐底面 再用工具来做,选中线与柱面来定位重合中心,铁圈就会移动过来。 记得不断重复按鼠标中键来完成,每个铁圈移动时要先面对齐移动,然后再中心对齐移动。
