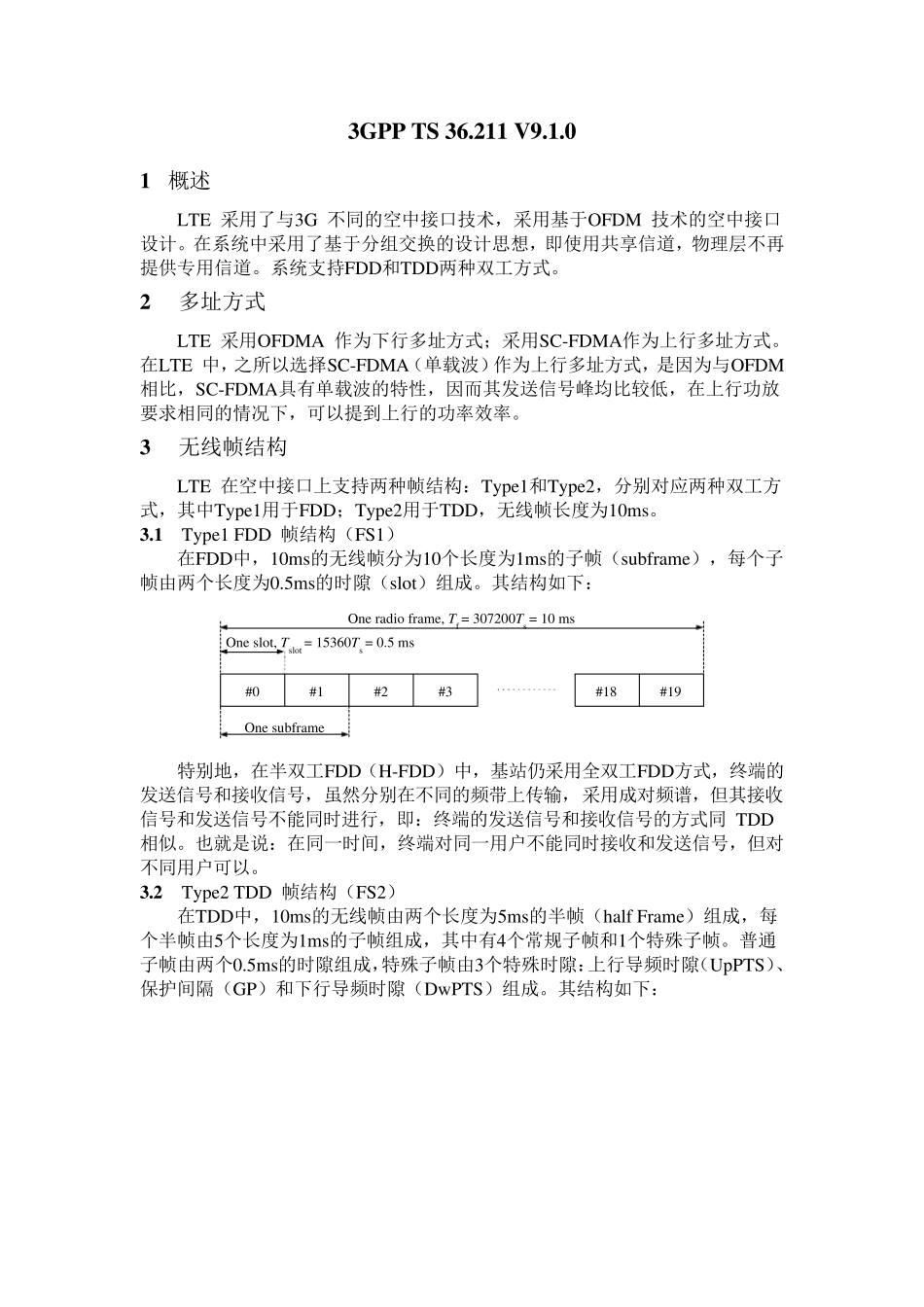

3GPP TS 36.211 V9.1.0 1 概述 LTE 采用了与3G 不同的空中接口技术，采用基于OFDM 技术的空中接口设计。在系统中采用了基于分组交换的设计思想，即使用共享信道，物理层不再提供专用信道。系统支持FDD和TDD两种双工方式。 2 多址方式 LTE 采用OFDMA 作为下行多址方式；采用SC-FDMA作为上行多址方式。在LTE 中，之所以选择SC-FDMA（单载波）作为上行多址方式，是因为与OFDM相比，SC-FDMA具有单载波的特性，因而其发送信号峰均比较低，在上行功放要求相同的情况下，可以提到上行的功率效率。 3 无线帧结构 LTE 在空中接口上支持两种帧结构：Type1和Type2，分别对应两种双工方式，其中Type1用于FDD；Type2用于TDD，无线帧长度为10ms。 3.1 Type1 FDD 帧结构（FS1） 在FDD中，10ms的无线帧分为10个长度为1ms的子帧（subframe），每个子帧由两个长度为0.5ms的时隙（slot）组成。其结构如下： #0#1#2#3#19#18One radio frame, Tf = 307200Ts = 10 msOne slot, Tslot = 15360Ts = 0.5 msOne subframe 特别地，在半双工FDD（H-FDD）中，基站仍采用全双工FDD方式，终端的发送信号和接收信号，虽然分别在不同的频带上传输，采用成对频谱，但其接收信号和发送信号不能同时进行，即：终端的发送信号和接收信号的方式同 TDD相似。也就是说：在同一时间，终端对同一用户不能同时接收和发送信号，但对不同用户可以。 3.2 Type2 TDD 帧结构（FS2） 在TDD中，10ms的无线帧由两个长度为5ms的半帧（half Frame）组成，每个半帧由5个长度为1ms的子帧组成，其中有4个常规子帧和1个特殊子帧。普通子帧由两个0.5ms的时隙组成，特殊子帧由3个特殊时隙：上行导频时隙（UpPTS）、保护间隔（GP）和下行导频时隙（DwPTS）组成。其结构如下： One slot, Tslot=15360TsGPUpPTSDw PTSOne radio frame, Tf = 307200Ts = 10 msOne half-frame, 153600Ts = 5 ms30720TsOne subframe, 30720TsGPUpPTSDw PTSSubframe #2 Subframe #3 Subframe #4Subframe #0Subframe #5Subframe #7 Subframe #8 Subframe #9 DwPTS 的长度可配置为3～12 个OFDM 符号，其中，主同步信号位于第三个符号，相应的，在这个特殊子帧中PDCCH 的最大长度为两个符号。 UpPTS的长度可配置为1～2 个OFDM 符号，可用于承载随机接入信道和/或者Sounding 参考信号。 GP用于上下行转换保护，主要由“传输时延”和“设备收发...
