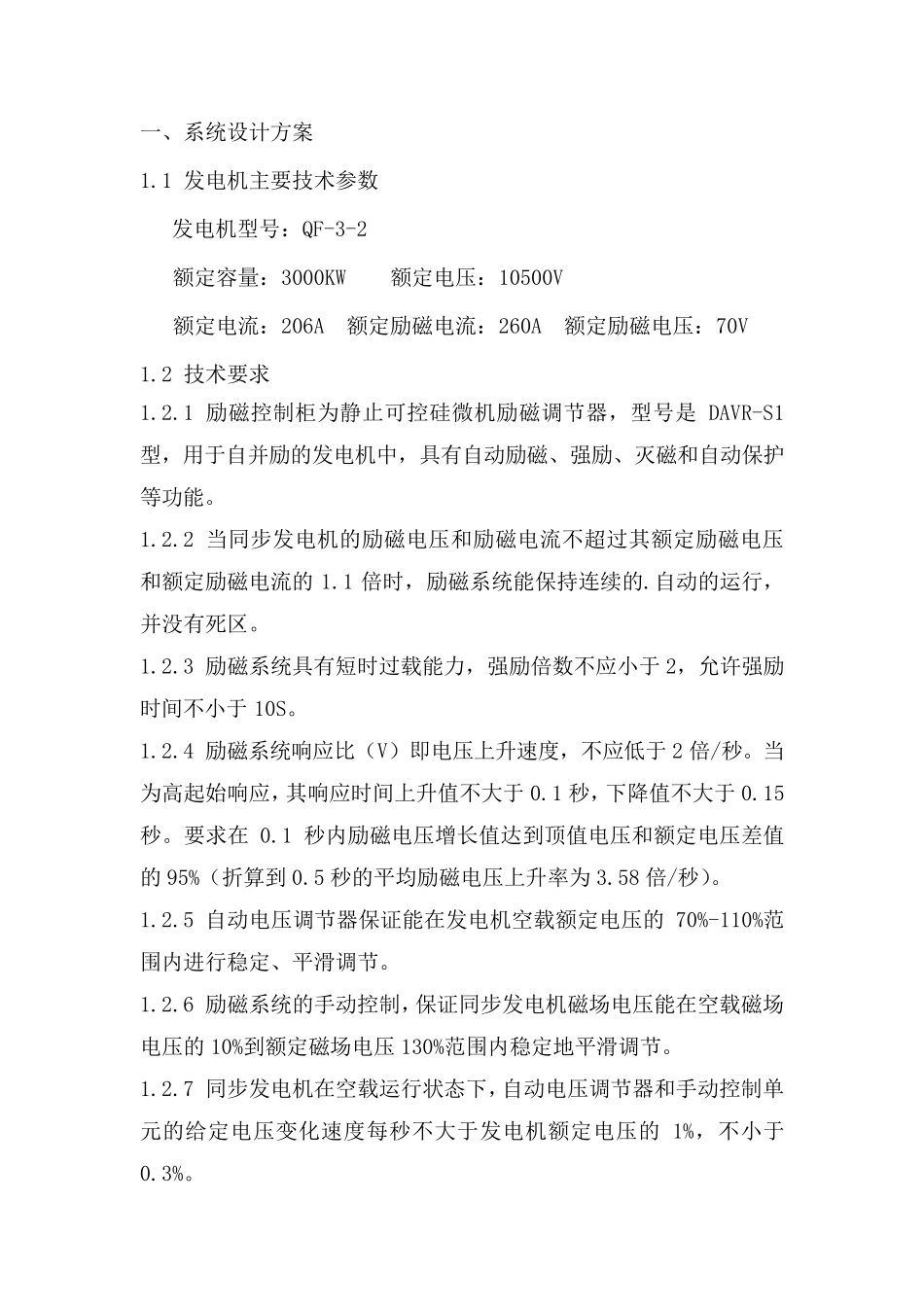

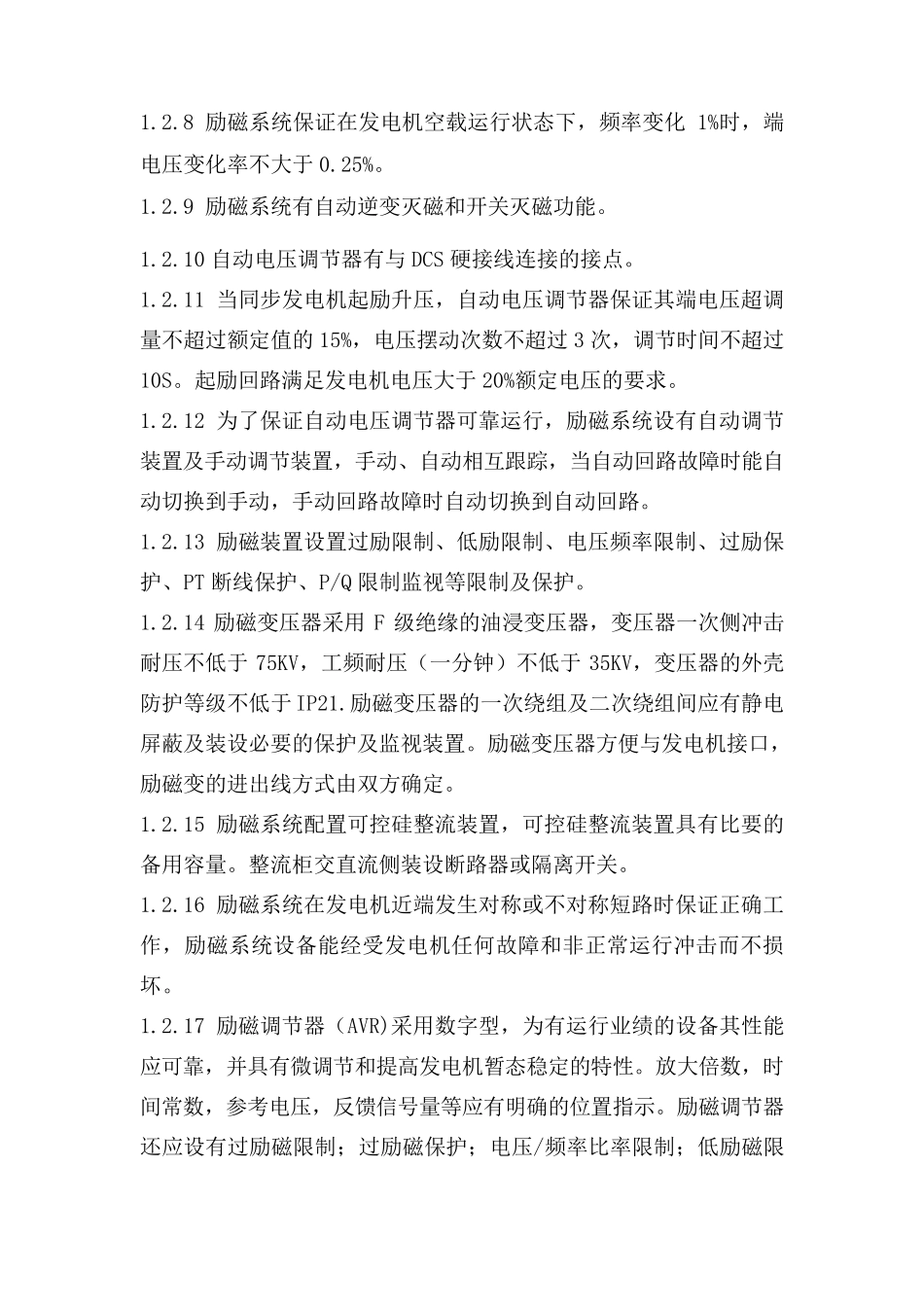

3MW 发电机微机励磁技术协议 一、系统设计方案 1.1 发电机主要技术参数 发电机型号：QF-3-2 额定容量：3000KW 额定电压：10500V 额定电流：206A 额定励磁电流：260A 额定励磁电压：70V 1.2 技术要求 1.2.1 励磁控制柜为静止可控硅微机励磁调节器，型号是 DAVR-S1型，用于自并励的发电机中，具有自动励磁、强励、灭磁和自动保护等功能。 1.2.2 当同步发电机的励磁电压和励磁电流不超过其额定励磁电压和额定励磁电流的 1.1 倍时，励磁系统能保持连续的.自动的运行，并没有死区。 1.2.3 励磁系统具有短时过载能力，强励倍数不应小于 2，允许强励时间不小于 10S。 1.2.4 励磁系统响应比（V）即电压上升速度，不应低于 2 倍/秒。当为高起始响应，其响应时间上升值不大于 0.1 秒，下降值不大于 0.15秒。要求在 0.1 秒内励磁电压增长值达到顶值电压和额定电压差值的 95%（折算到 0.5 秒的平均励磁电压上升率为 3.58 倍/秒）。 1.2.5 自动电压调节器保证能在发电机空载额定电压的 70%-110%范围内进行稳定、平滑调节。 1.2.6 励磁系统的手动控制，保证同步发电机磁场电压能在空载磁场电压的 10%到额定磁场电压 130%范围内稳定地平滑调节。 1.2.7 同步发电机在空载运行状态下，自动电压调节器和手动控制单元的给定电压变化速度每秒不大于发电机额定电压的 1%，不小于0.3%。 1.2.8 励磁系统保证在发电机空载运行状态下，频率变化1%时，端电压变化率不大于0.25%。 1.2.9 励磁系统有自动逆变灭磁和开关灭磁功能。 1.2.10 自动电压调节器有与DCS 硬接线连接的接点。 1.2.11 当同步发电机起励升压，自动电压调节器保证其端电压超调量不超过额定值的15%，电压摆动次数不超过3 次，调节时间不超过10S。起励回路满足发电机电压大于20%额定电压的要求。 1.2.12 为了保证自动电压调节器可靠运行，励磁系统设有自动调节装置及手动调节装置，手动、自动相互跟踪，当自动回路故障时能自动切换到手动，手动回路故障时自动切换到自动回路。 1.2.13 励磁装置设置过励限制、低励限制、电压频率限制、过励保护、PT 断线保护、P/Q 限制监视等限制及保护。 1.2.14 励磁变压器采用 F 级绝缘的油浸变压器，变压器一次侧冲击耐压不低于75KV，工频耐压（一分钟）不低于35KV，变压器的外壳防护等级不低于IP21.励磁变压器的一次绕组及二次绕组间应有静电屏蔽及装设必要的保护及监视装置。励磁变压器方便与发电机接...
