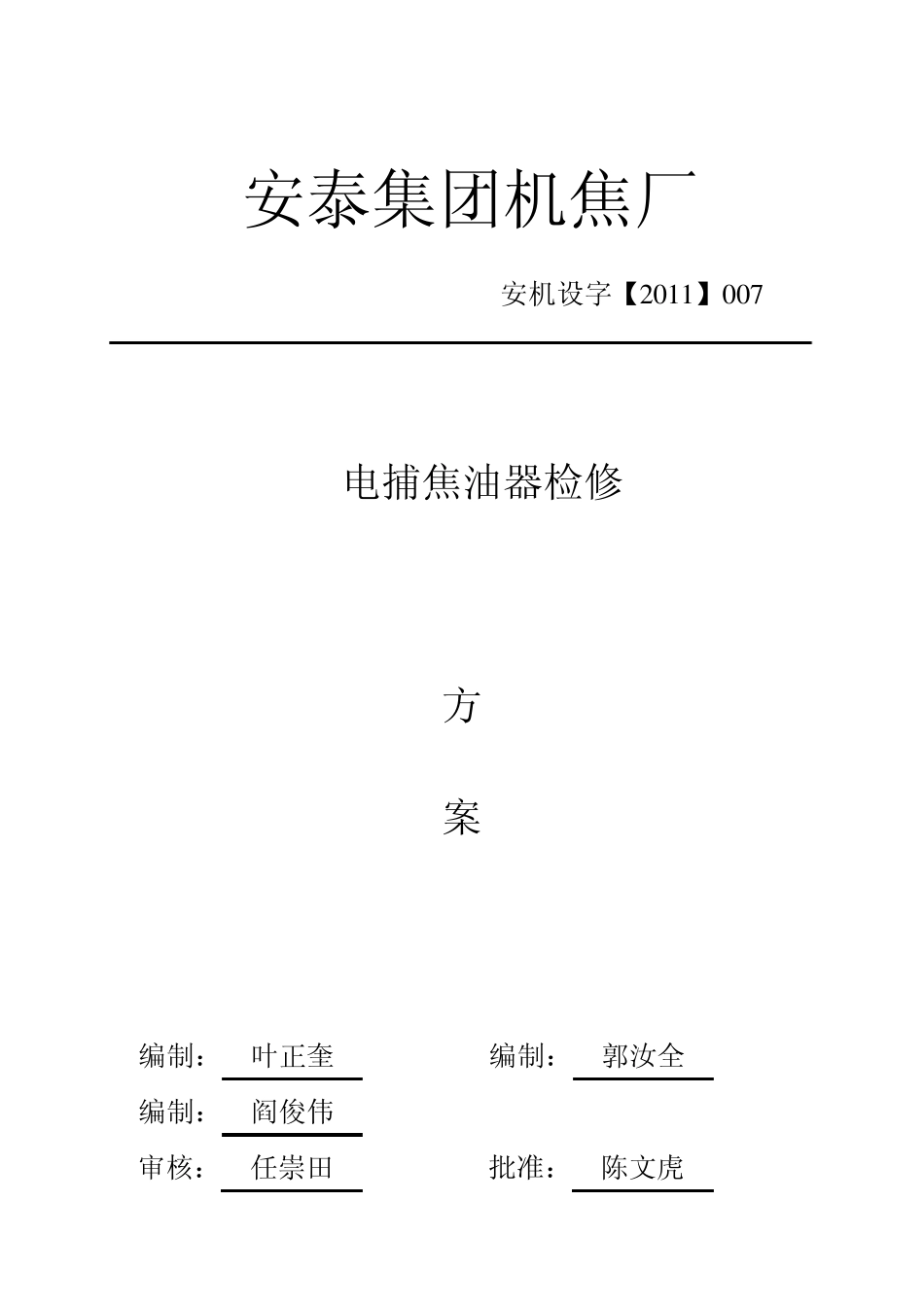

安泰集团机焦厂 安机设字【2 0 1 1 】0 0 7 3#电捕焦油器检修 方 案 编制： 叶正奎 编制： 郭汝全 编制： 阎俊伟 审核： 任崇田 批准： 陈文虎 3 # 电捕焦油器检修总方案 自6 .2 8 事故发生以后，经协商由湖北襄樊振业环保设备有限公司承接3 #电捕焦油器的修复工作；今所需材料已到现场，为确保3 #电捕焦油器修复过程的安全顺利，特制定本方案。 一、组织机构 厂 部：组 长：任崇田——全面负责 副组长：郭 奇——协调及设备验收 李明光——安全检查、督促 呼世庆——技术负责 乙 方：组 长：叶正奎——全面负责 魏胜勇——安全、技术负责 车 间：组 长：郭汝全——现场负责 杨晓俊——现场安全负责 武清峰——检修配合及质量把关 阎俊伟——电气负责 二、修复项目及材料明细 1、修复项目 3#电捕焦油器绝缘瓷套管破裂、上下悬伞严重移位、电晕丝不同程度损坏、设备分气板和球冠型底板被炸脱落，3#电捕焦油器目前已无法继续使用。经甲乙双方协商特制订本协议。 2、检修项目内容（襄樊有限公司完成） 序号 项目内容 规格型号 单位 数量 备 注 1 电捕底板 材质 Q235-A 块 1 δ =8mm 球冠形（弓高约 600mm） 2 分气板（δ =5mm）及支架 材质 Q235-A 套 1 各一件为一套 3 高压瓷套管 只 1 4 高压支柱绝缘子 只 3 5 高压穿墙套管 只 1 6 修补孔洞 250*100 只 2 7 电晕线（ 7*7） φ =2mm 材质 316L 根 196 8 高压专用耐油垫 套 1 9 打压和气密性试验 台 1 同厂家出厂验收标准 10 调试、空投、试运行 台 1 11 带负荷试车 台 1 72小时试车 三、检修时间：2 0 1 1 年 8 月 1 4 日——2 0 1 1 年 8 月 2 6 日 四、电捕检修实施方案 3#电捕焦油器检修的具体方案详见后附厂家的“3#电捕大修方案”；为确保修复过程的安全，甲方的配合和安全监护详见回收车间的“3#电捕检修监护方案”。 五、电捕焦油器检查、验收（郭奇负责） 1、检查确认项目 a、校对蜂窝尺寸，检查上下悬伞等位置有无偏移或异常（郭汝全、呼世庆）； b、检查绝缘箱、馈电箱无异常并检漏（郭汝全）； c、检查沉淀极板，粘结焦油情况，若凸起太多给予清除（郭汝全）； d、新增焊缝外观检查（郭汝全、呼世庆）； 2、材料验收 a、电捕底板材质 Q235-A厚 8mm环冠型。 b、分气板厚 5mm及支架一套（材质 Q235-A）。 c、高压套管一支（...
