3×100MW火力发电厂电气部分设计课程设计

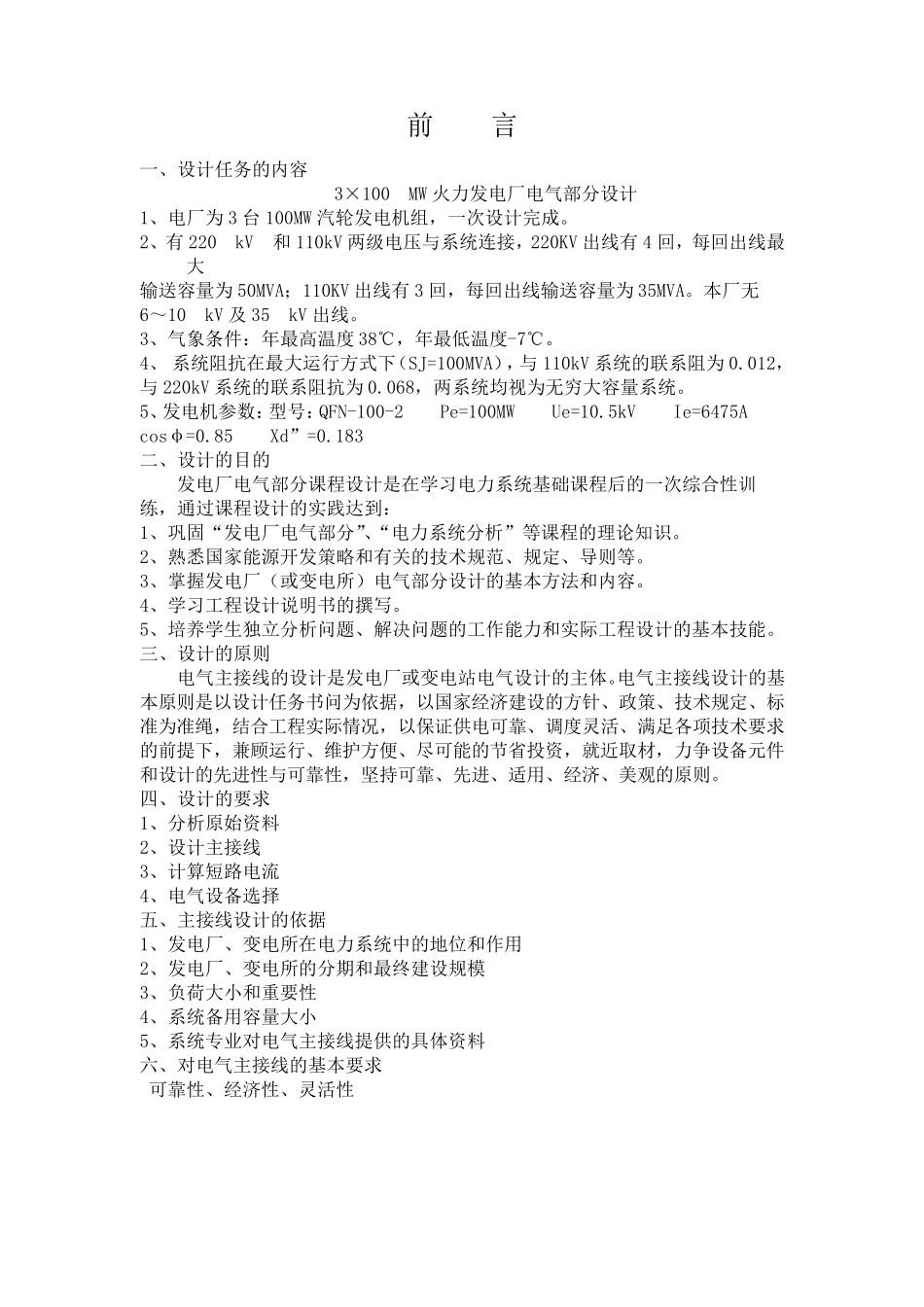

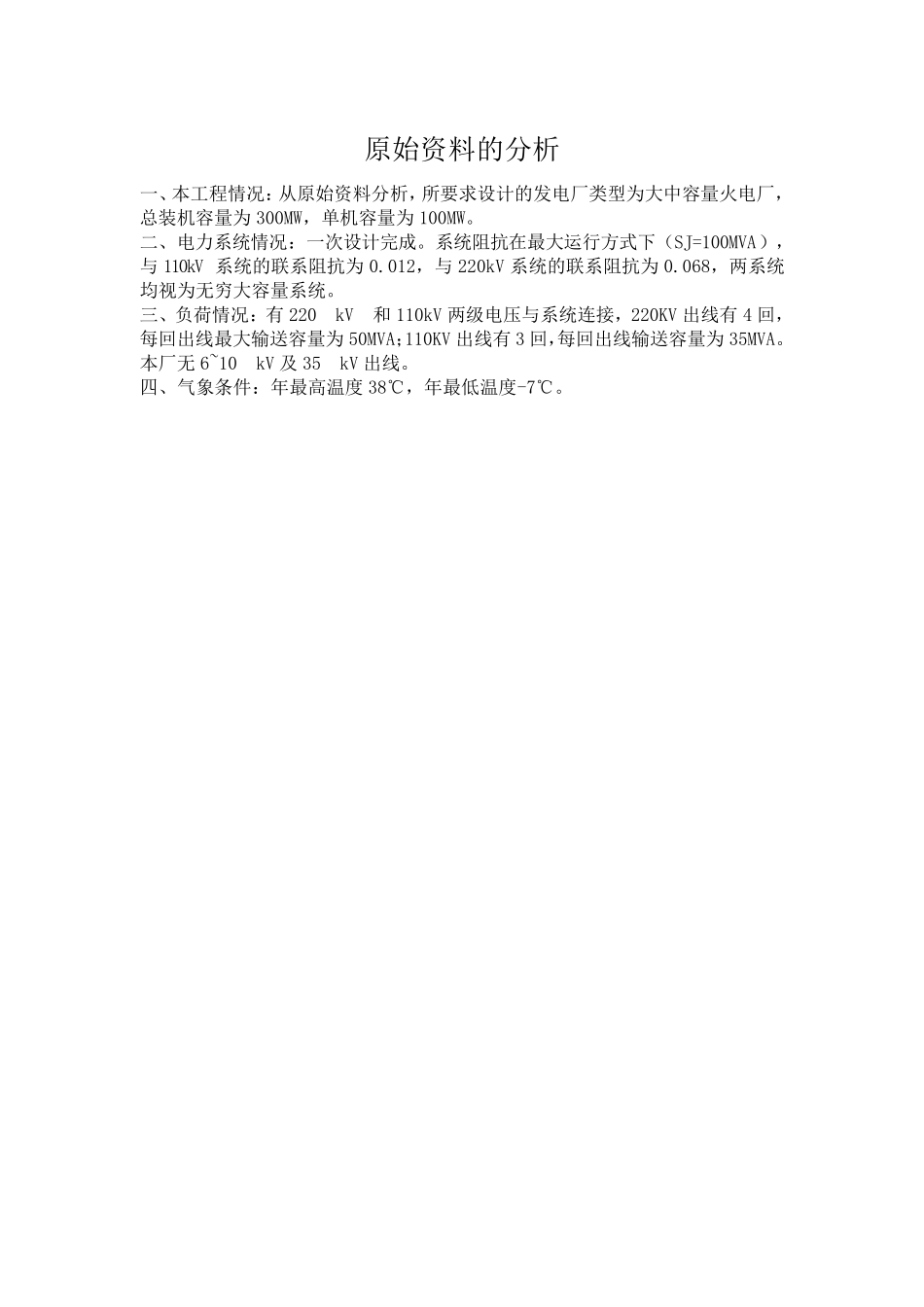

前 言 一、设计任务的内容 3×100 MW 火力发电厂电气部分设计 1、电厂为 3 台 100MW 汽轮发电机组，一次设计完成。 2、有 220 kV 和 110kV 两级电压与系统连接，220KV 出线有 4 回，每回出线最大 输送容量为 50MVA；110KV 出线有 3 回，每回出线输送容量为 35MVA。本厂无 6～10 kV 及 35 kV 出线。 3、气象条件：年最高温度 38℃，年最低温度-7℃。 4、 系统阻抗在最大运行方式下（SJ=100MVA），与 110kV 系统的联系阻为 0.012， 与 220kV 系统的联系阻抗为 0.068，两系统均视为无穷大容量系统。 5、发电机参数：型号：QFN-100-2 Pe=100MW Ue=10.5kV Ie=6475A cosφ=0.85 Xd”=0.183 二、设计的目的 发电厂电气部分课程设计是在学习电力系统基础课程后的一次综合性训 练，通过课程设计的实践达到： 1、巩固“发电厂电气部分”、“电力系统分析”等课程的理论知识。 2、熟悉国家能源开发策略和有关的技术规范、规定、导则等。 3、掌握发电厂（或变电所）电气部分设计的基本方法和内容。 4、学习工程设计说明书的撰写。 5、培养学生独立分析问题、解决问题的工作能力和实际工程设计的基本技能。 三、设计的原则 电气主接线的设计是发电厂或变电站电气设计的主体。电气主接线设计的基本原则是以 设计任务书问为依 据 ，以 国家经 济 建 设的方针 、政 策、技术规定、标准 为准 绳 ，结 合工程实际情 况 ，以 保 证 供 电可 靠 、调 度灵 活 、满 足 各 项 技术要 求的前提 下，兼 顾 运行、维 护 方便 、尽 可 能的节 省 投 资 ，就 近 取 材 ，力争 设备 元 件和设计的先 进 性与可 靠 性，坚 持 可 靠 、先 进 、适 用 、经 济 、美 观 的原则。 四 、设计的要 求 1、分析原始 资 料 2、设计主接线 3、计算 短 路 电流 4、电气设备 选 择 五 、主接线设计的依 据 1、发电厂、变电所在电力系统中 的地 位 和作用 2、发电厂、变电所的分期 和最终 建 设规模 3、负 荷 大小 和重 要 性 4、系统备 用 容量大小 5、系统专 业 对 电气主接线提 供 的具 体资 料 六 、对 电气主接线的基本要 求 可 靠 性、经 济 性、灵 活 性 原始资料的分析 一、本工程情况：从原始资料分析，所要求设计的发电厂类型为大中容量火电厂， 总装机容量为300MW，单机容量为100MW。 二、...
