3超市管理系统体系结构设计说明书

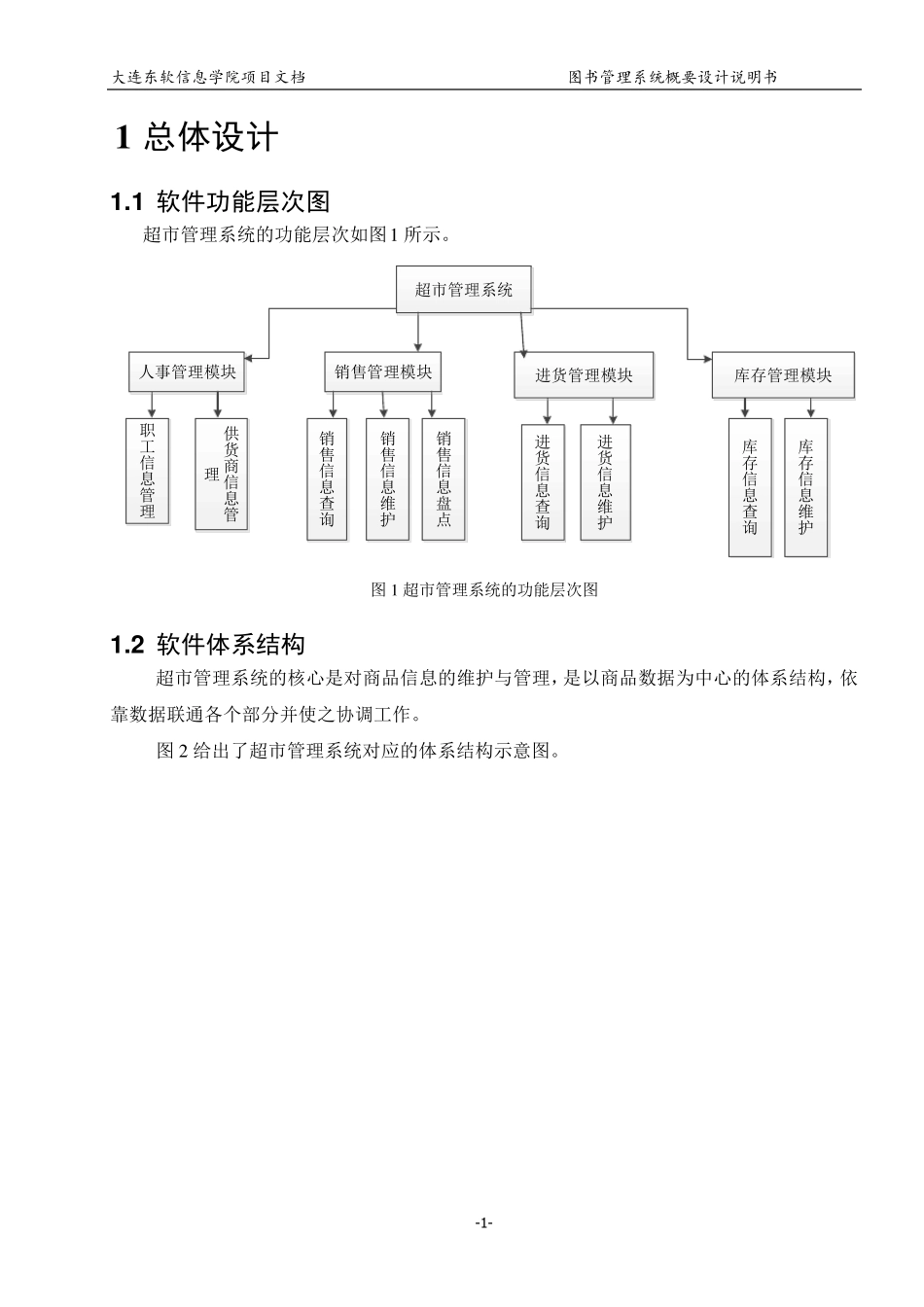

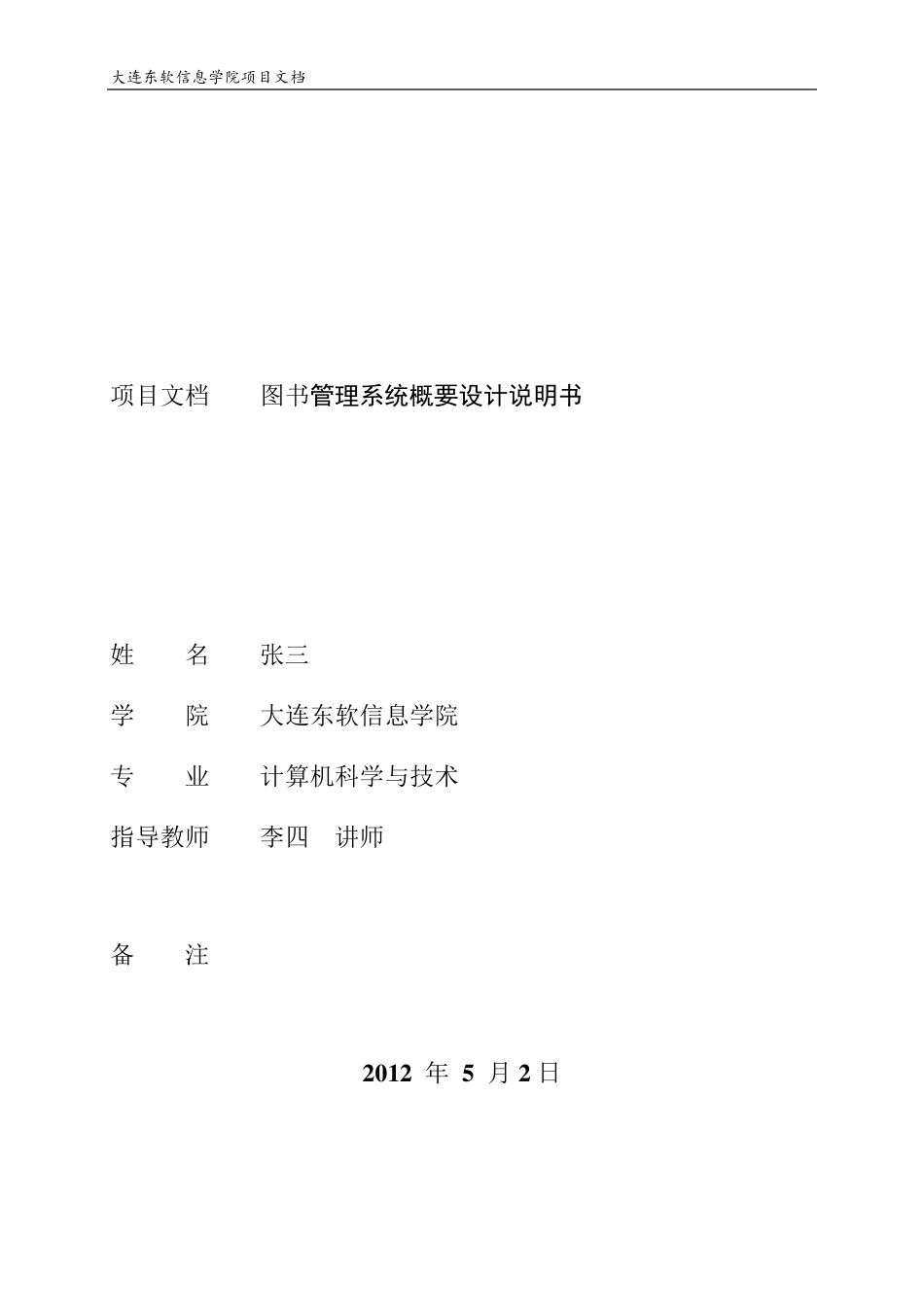

大连东软信息学院项目文档 项目文档 图书管理系统概要设计说明书 姓 名 张三 学 院 大连东软信息学院 专 业 计算机科学与技术 指导教师 李四 讲师 备 注 2 0 1 2 年 5 月 2 日 大连东软信息学院项目文档 图书管理系统概要设计说明书 -1 - 1 总体设计 1 .1 软件功能层次图 超市管理系统的功能层次如图1 所示。 超市管理系统人事管理模块销售管理模块进货管理模块库存管理模块职工信息管理供货商信息管理销售信息查询销售信息维护销售信息盘点进货信息查询进货信息维护库存信息查询库存信息维护 图1 超市管理系统的功能层次图 1 .2 软件体系结构 超市管理系统的核心是对商品信息的维护与管理，是以商品数据为中心的体系结构，依靠数据联通各个部分并使之协调工作。 图2 给出了超市管理系统对应的体系结构示意图。 大连东软信息学院项目文档 图书管理系统概要设计说明书 -2 - 图2 图书管理体系结构示意图 根据需求规格说明书中根据系统安全性的需要，增加了用户身份验证的环节。对关联图进行细化和修改，形成如图3 所示整理后的数据流图。 大连东软信息学院项目文档 图书管理系统概要设计说明书 -3 - 1.库存管理2.销售管理3.进货管理4.人事管理库存信息清单已进货信息库存信息查询退货信息查询销售信息销售信息查询销售单销售信息清单前台销售信息 职工信息人事信息清单人事信息查询已有供货商信息新供货商信息退货单库存信息进货信息请求采购单退货信息清单 图3 超市管理系统整理后的关联图 从软件实现的整体布局考虑增加了系统初始化模块和菜单显示模块，用以完成系统运行环境的搭建。图4 是对应于图3 调整后的软件结构图。 图4 超市管理系统层软件结构图 大连东软信息学院项目文档 图书管理系统概要设计说明书 -4 - 1 .3 技术路线 按照客户的要求，图书管理系统要求运用结构化语言--C 语言进行系统的开发，实现控制台风格程序的开发。结构化语言的突出特点是认为一个程序、一组程序或者一组系统无非是由一组功能操作来构成的，并进而吸取了结构化分析的“黑盒子”的概念。其最大的好处就是极大的增加了代码的复用能力。它的主要表示方法是一种分层次的结构图。它层次清晰，便于按模块化方式组织程序，易于调试和维护。 C 语言的表现能力和处理能力极强。它不仅具有丰富的运算符和数据类型，便于实现各类复杂的数据结构。它还可以直接访问内存的物理地址，进行位(bit...
