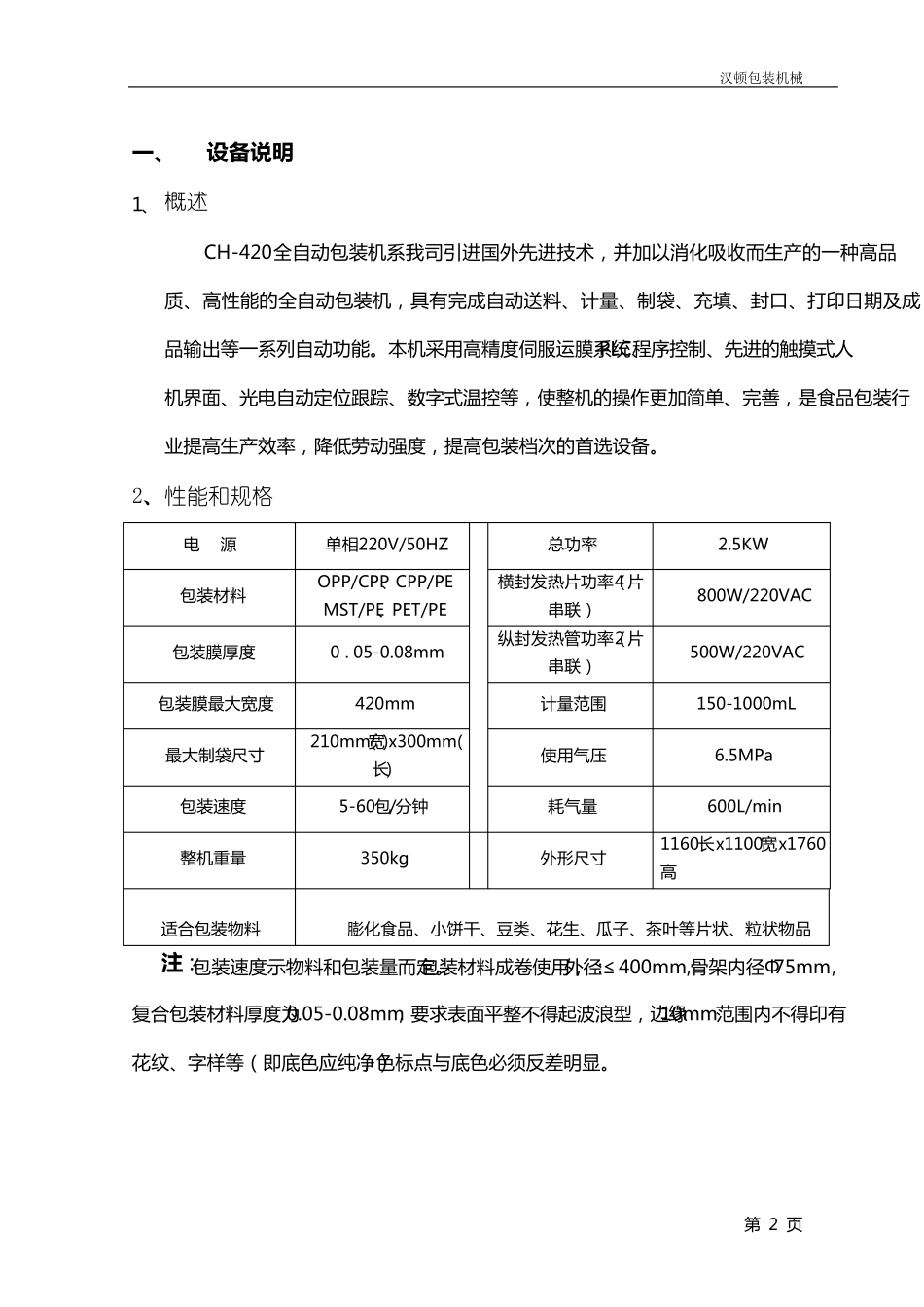

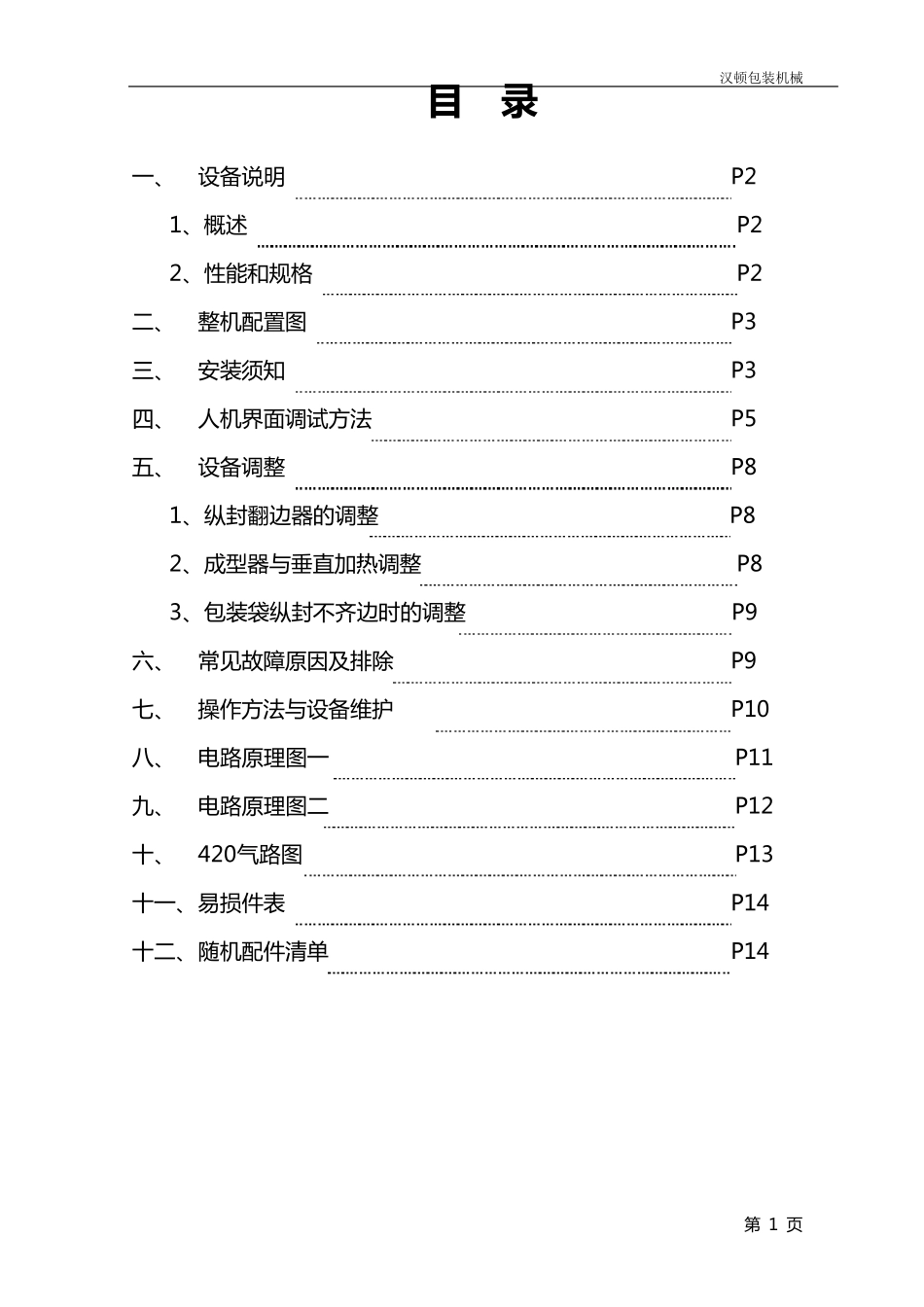

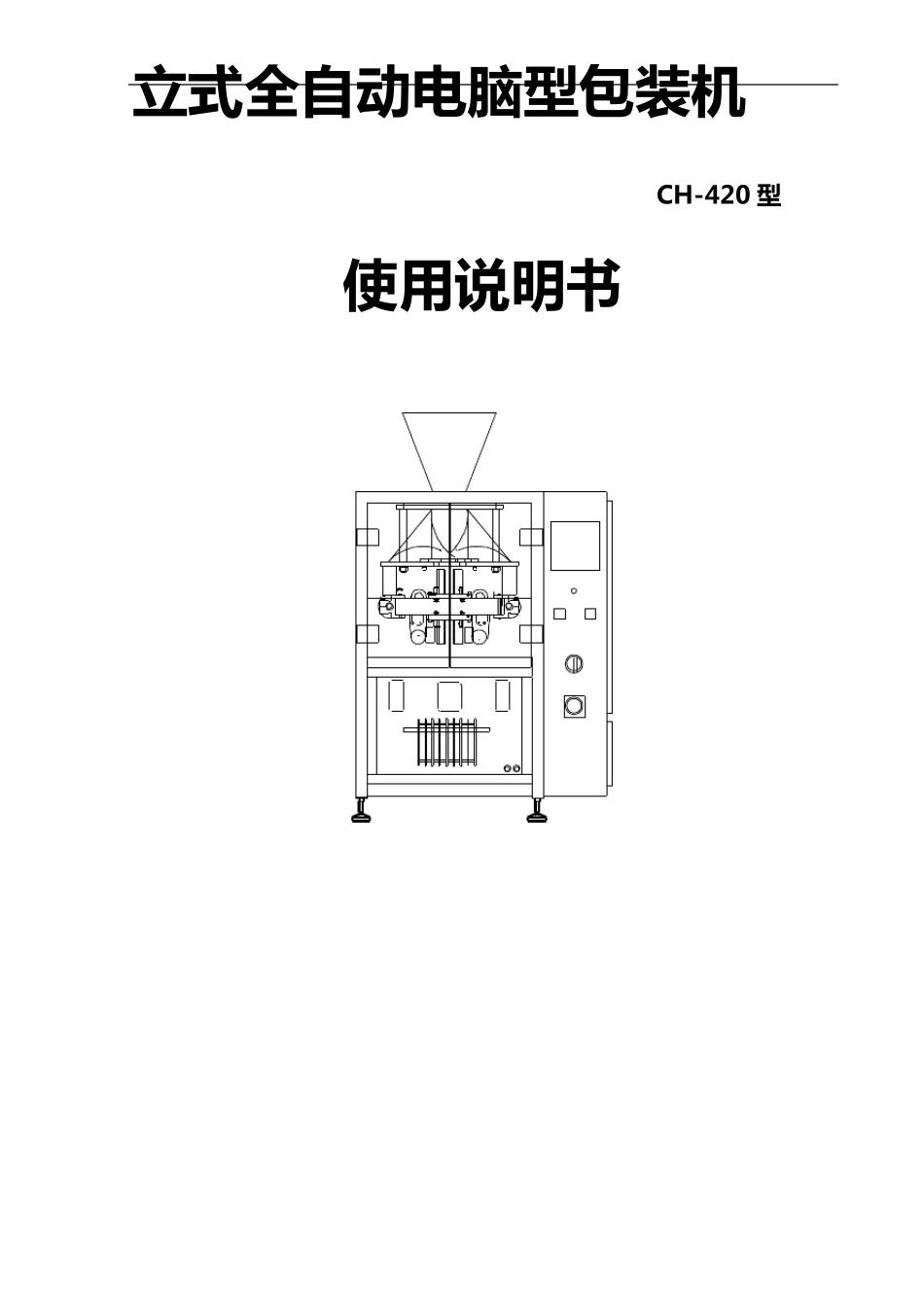

立 式 全 自 动 电 脑 型 包 装 机 CH-420 型 使 用 说 明 书 汉顿包装机械 第 1 页 目 录 一 、 设备说明 P2 1、概述 P2 2、性能和规格 P2 二、 整机配置图 P3 三、 安装须知 P3 四、 人机界面调试方法 P5 五、 设备调整 P8 1、纵封翻边器的调整 P8 2、成型器与垂直加热调整 P8 3、包装袋纵封不齐边时的调整 P9 六、 常见故障原因及排除 P9 七、 操作方法与设备维护 P10 八、 电路原理图一 P11 九、 电路原理图二 P12 十、 420气路图 P13 十一 、 易损件表 P14 十二、 随机配件清单 P14 汉顿包装机械 第 2 页 一 、 设备说明 1、 概述 CH-420全自动包装机系我司引进国外先进技术，并加以消化吸收而生产的一种高品质、高性能的全自动包装机，具有完成自动送料、计量、制袋、充填、封口、打印日期及成品输出等一系列自动功能。本机采用高精度伺服运膜系统、PLC程序控制、先进的触摸式人机界面、光电自动定位跟踪、数字式温控等，使整机的操作更加简单、完善，是食品包装行业提高生产效率，降低劳动强度，提高包装档次的首选设备。 2、 性能和规格 电 源 单相220V/50HZ 总功率 2.5KW 包装材料 OPP/CPP、CPP/PE MST/PE、PET/PE 横封发热片功率（4 片串联） 800W/220VAC 包装膜厚 度 0． 05-0.08mm 纵 封发热管 功率（2 片串联） 500W/220VAC 包装膜最 大 宽 度 420mm 计量范 围 150-1000mL 最 大 制袋尺 寸 210mm(宽 )x300mm(长 ) 使用气 压 6.5MPa 包装速 度 5-60包/分 钟 耗 气 量 600L/min 整机重 量 350kg 外形 尺 寸 1160长 x1100宽 x1760高 适 合 包装物 料 膨 化食品、小 饼 干 、豆 类 、花 生、瓜 子 、茶 叶 等片状 、粒 状 物 品 注：包装速 度示 物 料和 包装量而定。包装材料成卷 使用，外径 :≤ 400mm，骨 架 内 径 Φ75mm，复 合 包装材料厚 度为0.05-0.08mm，要 求 表 面平 整不 得 起 波 浪 型 ，边 缘10mm范 围 内 不 得 印有花 纹 、字样 等（即 底 色 应 纯 净 ），色 标 点 与 底 色 必 须 反 差 明 显 。 汉顿包装机械 第 3 页 二 、 整 机 配 置 图 汉顿包装机械 第 4 页 成品输送机过渡斗横封成型器包装膜打码机 三 、安装须知 1、 包装机、成品输送机接入带有漏电保护的 10A ...
