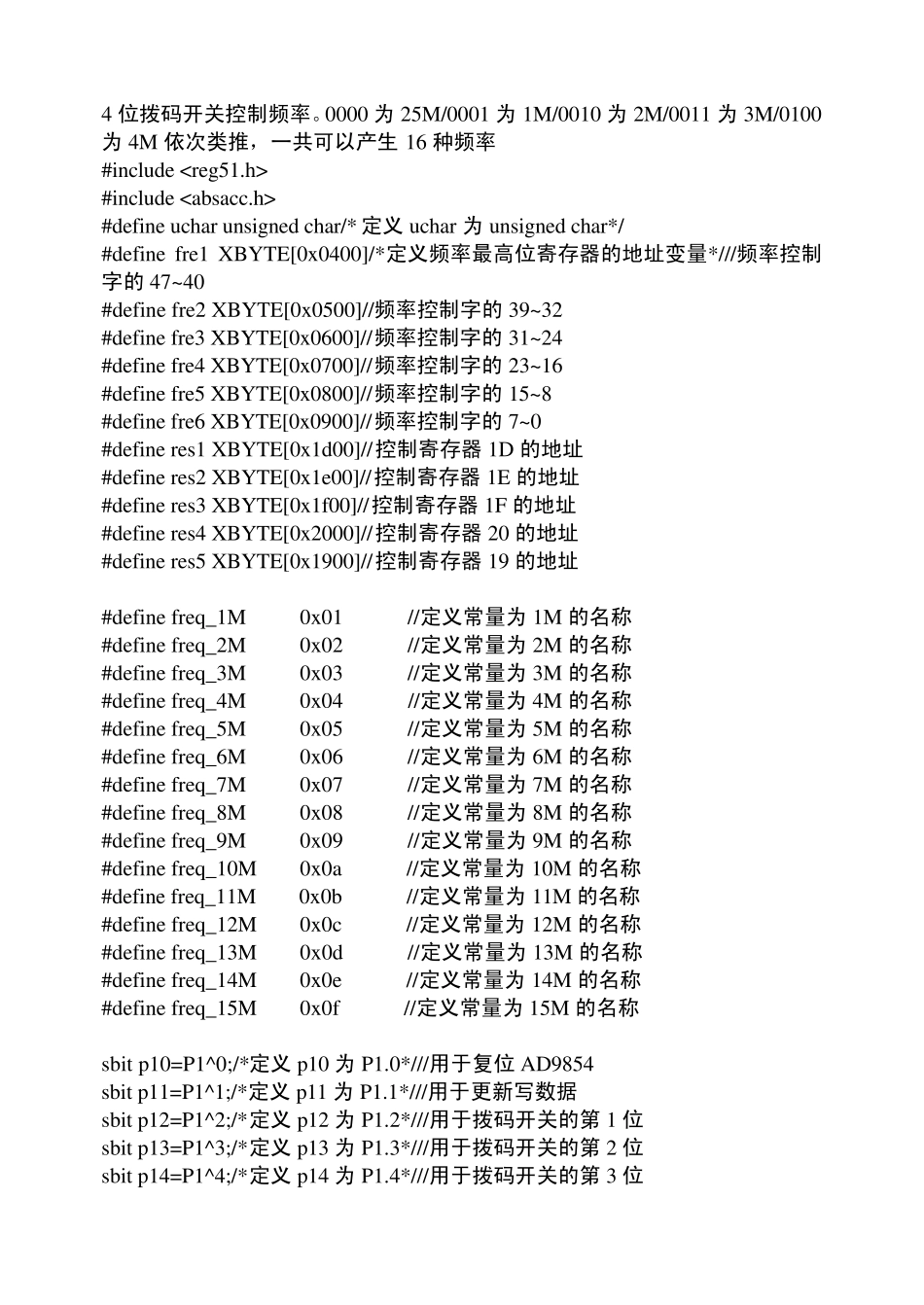

4 位拨码开关控制频率。0000 为 25M/0001 为 1M/0010 为 2M/0011 为 3M/0100为 4M 依次类推，一共可以产生 16 种频率 #include #include #define uchar unsigned char/* 定义 uchar 为 unsigned char*/ #define fre1 XBYTE[0x0400]/*定义频率最高位寄存器的地址变量*///频率控制字的 47~40 #define fre2 XBYTE[0x0500]//频率控制字的 39~32 #define fre3 XBYTE[0x0600]//频率控制字的 31~24 #define fre4 XBYTE[0x0700]//频率控制字的 23~16 #define fre5 XBYTE[0x0800]//频率控制字的 15~8 #define fre6 XBYTE[0x0900]//频率控制字的 7~0 #define res1 XBYTE[0x1d00]//控制寄存器 1D 的地址 #define res2 XBYTE[0x1e00]//控制寄存器 1E 的地址 #define res3 XBYTE[0x1f00]//控制寄存器 1F 的地址 #define res4 XBYTE[0x2000]//控制寄存器 20 的地址 #define res5 XBYTE[0x1900]//控制寄存器 19 的地址 #define freq_1M 0x01 //定义常量为 1M 的名称 #define freq_2M 0x02 //定义常量为 2M 的名称 #define freq_3M 0x03 //定义常量为 3M 的名称 #define freq_4M 0x04 //定义常量为 4M 的名称 #define freq_5M 0x05 //定义常量为 5M 的名称 #define freq_6M 0x06 //定义常量为 6M 的名称 #define freq_7M 0x07 //定义常量为 7M 的名称 #define freq_8M 0x08 //定义常量为 8M 的名称 #define freq_9M 0x09 //定义常量为 9M 的名称 #define freq_10M 0x0a //定义常量为 10M 的名称 #define freq_11M 0x0b //定义常量为 11M 的名称 #define freq_12M 0x0c //定义常量为 12M 的名称 #define freq_13M 0x0d //定义常量为 13M 的名称 #define freq_14M 0x0e //定义常量为 14M 的名称 #define freq_15M 0x0f //定义常量为 15M 的名称 sbit p10=P1^0;/*定义 p10 为 P1.0*///用于复位AD9854 sbit p11=P1^1;/*定义 p11 为 P1.1*///用于更新写数据 sbit p12=P1^2;/*定义 p12 为 P1.2*///用于拨码开关的第 1 位 sbit p13=P1^3;/*定义 p13 为 P1.3*///用于拨码开关的第 2 位 sbit p14=P1^4;/*定义 p14 为 P1.4*///用于拨码开关的第 3 位 sbit p15=P1^5;/*定义p15 为P1.5*///用于拨码开关的第4 位 sbit t0=P3^4;/*定义p14 ...
