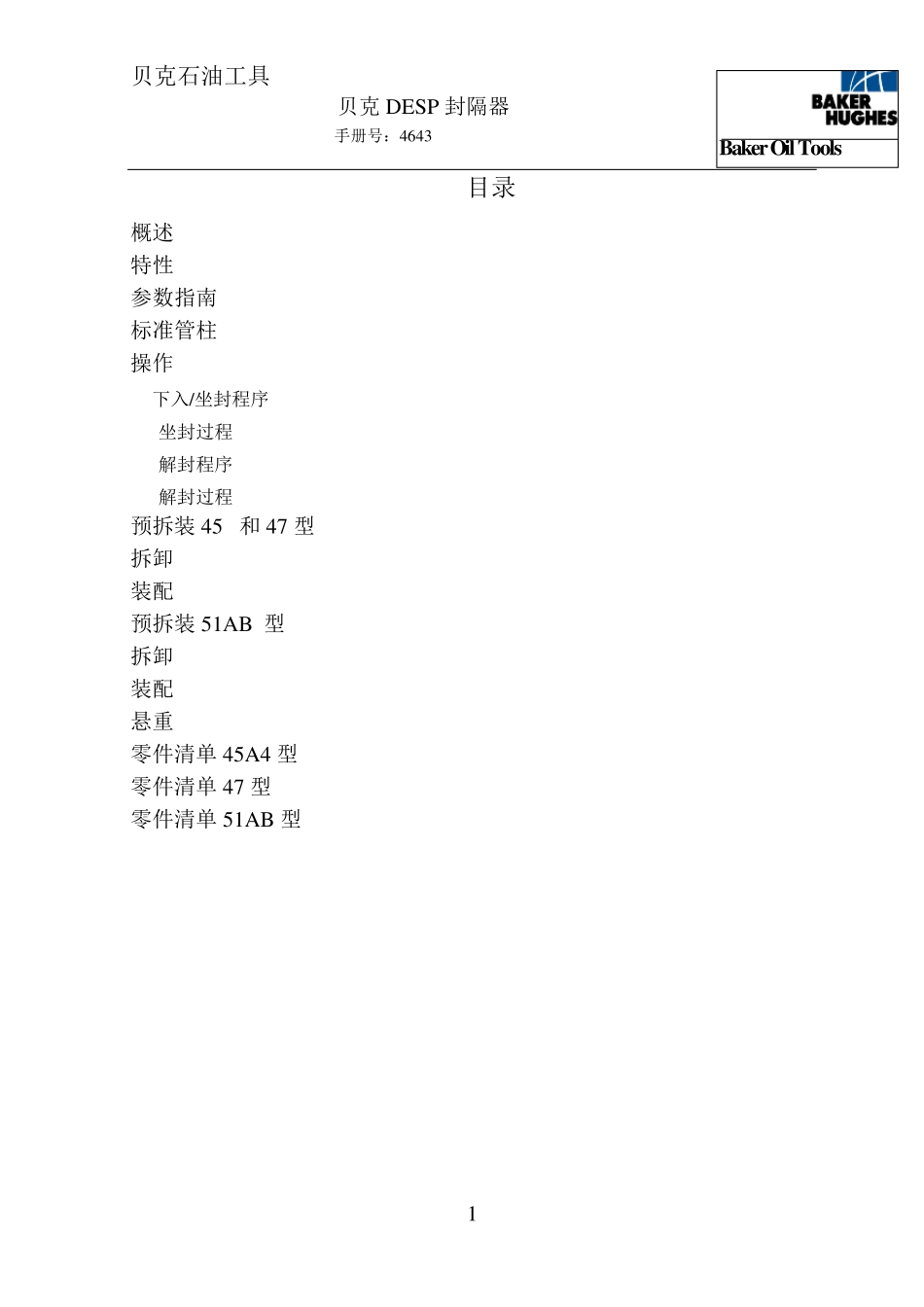

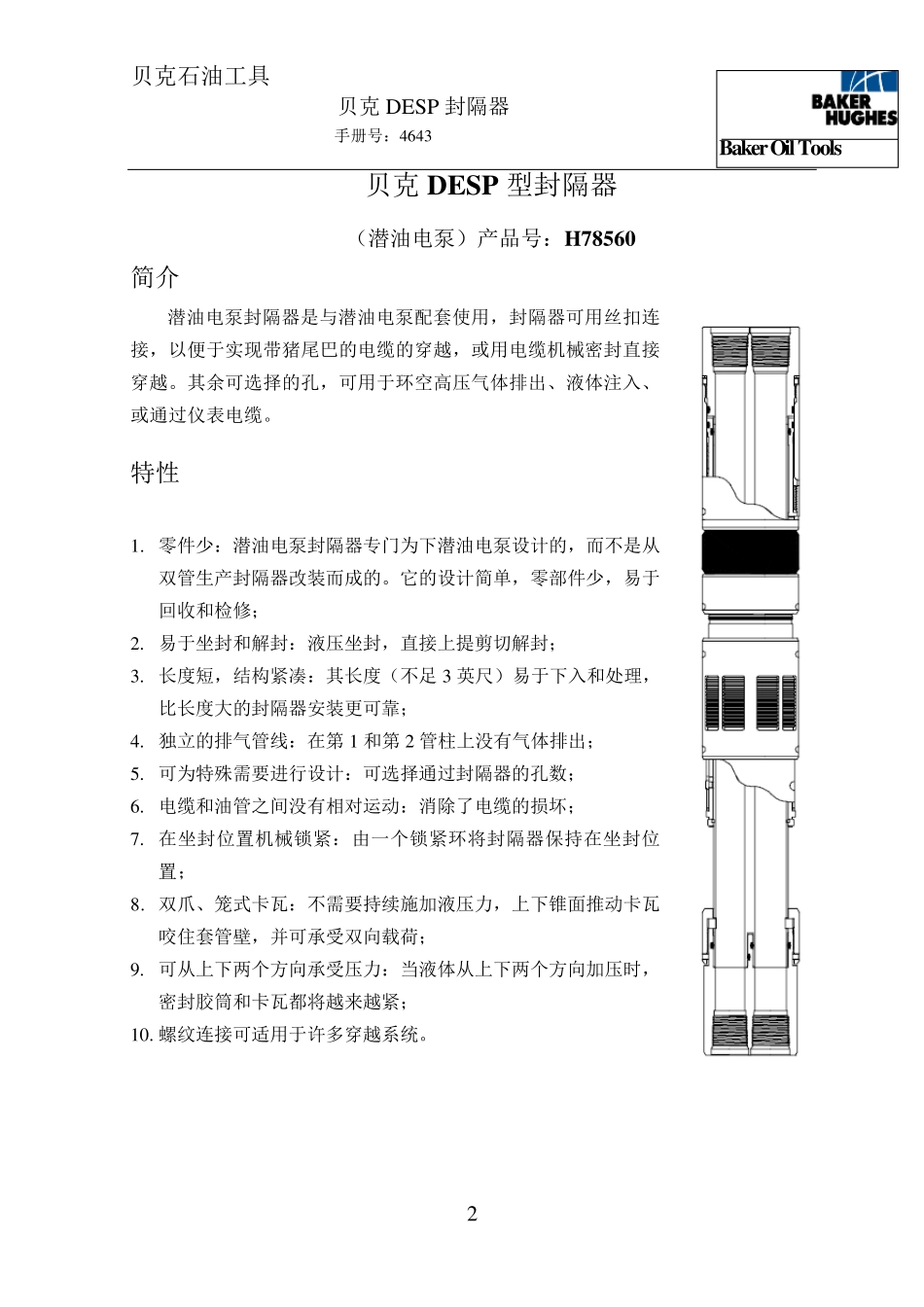

贝克石油工具 贝克DESP 封隔器 手册号：4643 0 Baker Oil Tools 贝克DESP 型封隔器 （潜油电泵）产品号：H78560 贝克石油工具 贝克DESP 封隔器 手册号：4643 1 Baker Oil Tools目录 概述 特性 参数指南 标准管柱 操作 下入/坐封程序 坐封过程 解封程序 解封过程 预拆装 45 和 47 型 拆卸 装配 预拆装 51AB 型 拆卸 装配 悬重 零件清单 45A4 型 零件清单 47 型 零件清单 51AB 型 贝克石油工具 贝克DESP 封隔器 手册号：4643 2 Baker Oil Tools贝克DESP 型封隔器 （潜油电泵）产品号：H78560 简介 潜油电泵封隔器是与潜油电泵配套使用，封隔器可用丝扣连接，以便于实现带猪尾巴的电缆的穿越，或用电缆机械密封直接穿越。其余可选择的孔，可用于环空高压气体排出、液体注入、或通过仪表电缆。 特性 1. 零件少：潜油电泵封隔器专门为下潜油电泵设计的，而不是从双管生产封隔器改装而成的。它的设计简单，零部件少，易于回收和检修； 2. 易于坐封和解封：液压坐封，直接上提剪切解封； 3. 长度短，结构紧凑：其长度（不足 3 英尺）易于下入和处理，比长度大的封隔器安装更可靠； 4. 独立的排气管线：在第 1 和第 2 管柱上没有气体排出； 5. 可为特殊需要进行设计：可选择通过封隔器的孔数； 6. 电缆和油管之间没有相对运动：消除了电缆的损坏； 7. 在坐封位置机械锁紧：由一个锁紧环将封隔器保持在坐封位置； 8. 双爪、笼式卡瓦：不需要持续施加液压力，上下锥面推动卡瓦咬住套管壁，并可承受双向载荷； 9. 可从上下两个方向承受压力：当液体从上下两个方向加压时，密封胶筒和卡瓦都将越来越紧； 10. 螺纹连接可适用于许多穿越系统。 贝克石油工具 贝克DESP 封隔器 手册号：4643 3 Baker Oil Tools参数指南 套管 规格 外径in 重量 最大通过外径外型结构 增加孔额定压差PSI 额定温度°F 45A4 5-1/2 15.5-17#4.645 47 26-29# 5.990 47C4 7 20-26# 6.121 200 51 43.5-47#8.468 51AB 9-5/8 36-47# 8.500 见下表 是 2500* 250 *件第 7 页 标准管柱结构 规格 第 1 管柱 第 2 管柱 第 3 管柱 第 4 管柱 第 5 管柱 2.375 4.6#NU Box X Box 1.931”孔 (3)3/8”NPT Box X 盲孔 0.563”孔 45A4 1.900 2.7#NU Box X Box 1.350” 孔 1.900 2.7#NU Box X Box 1.350” 孔 3/8”NPT Box...
