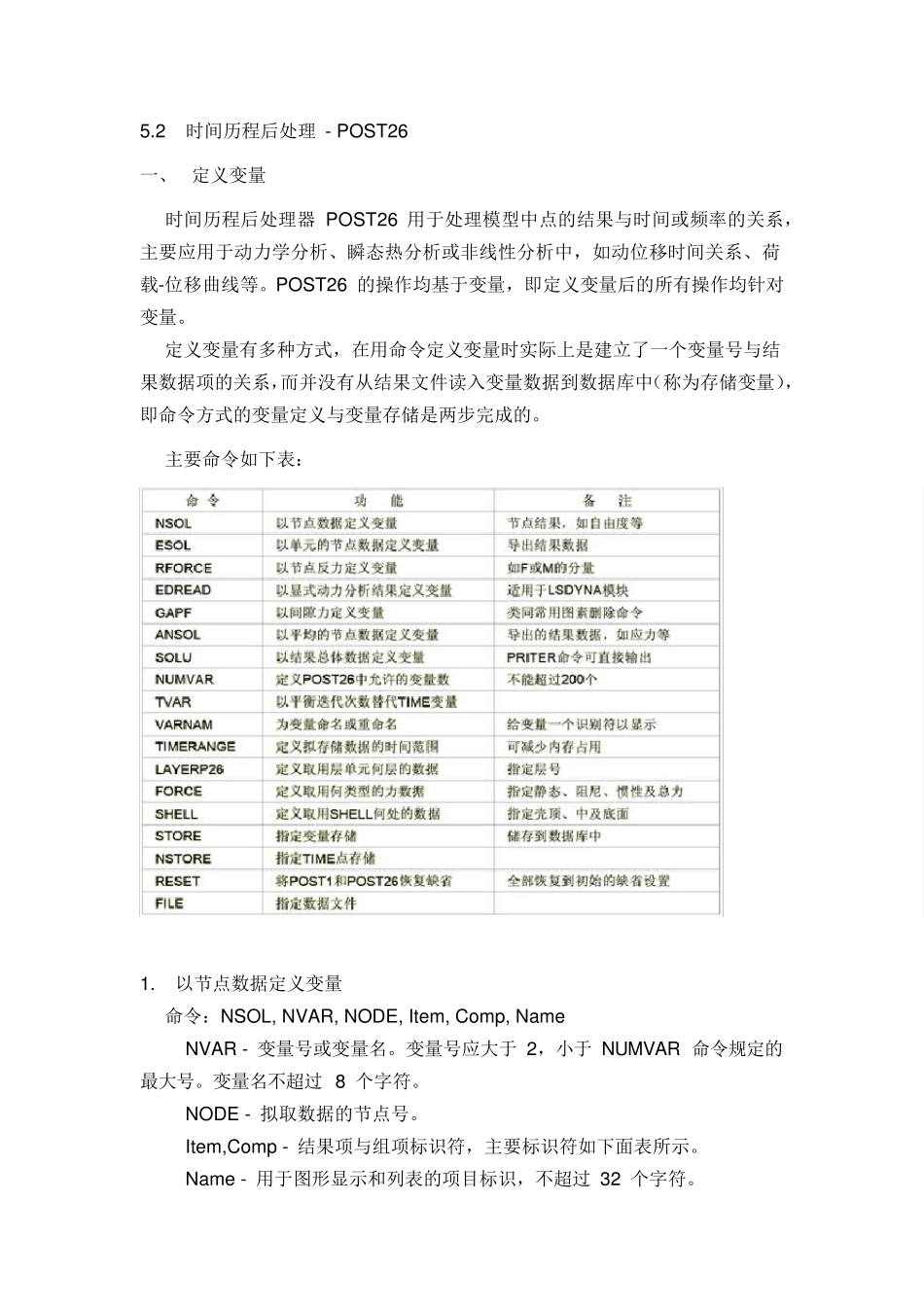

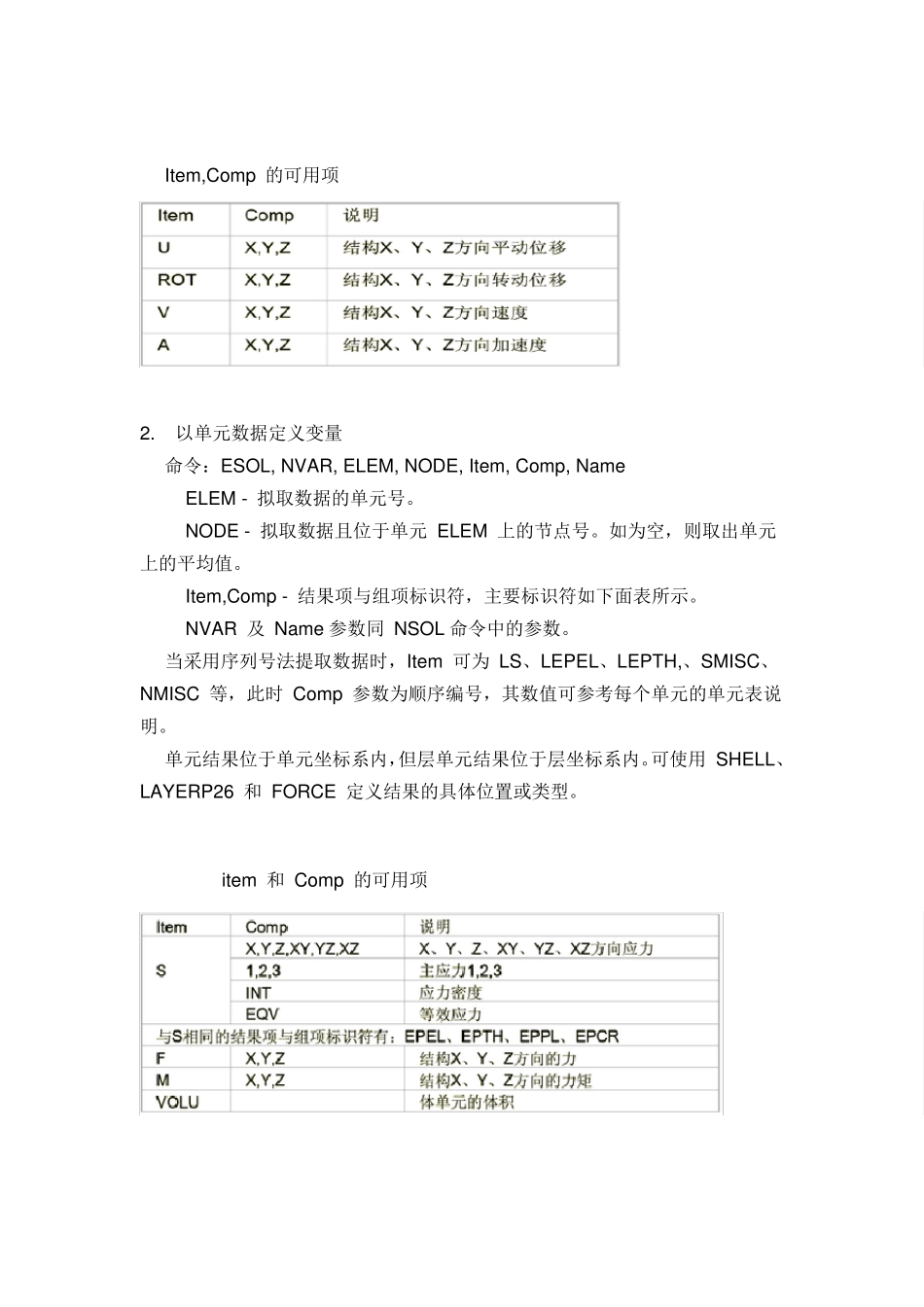

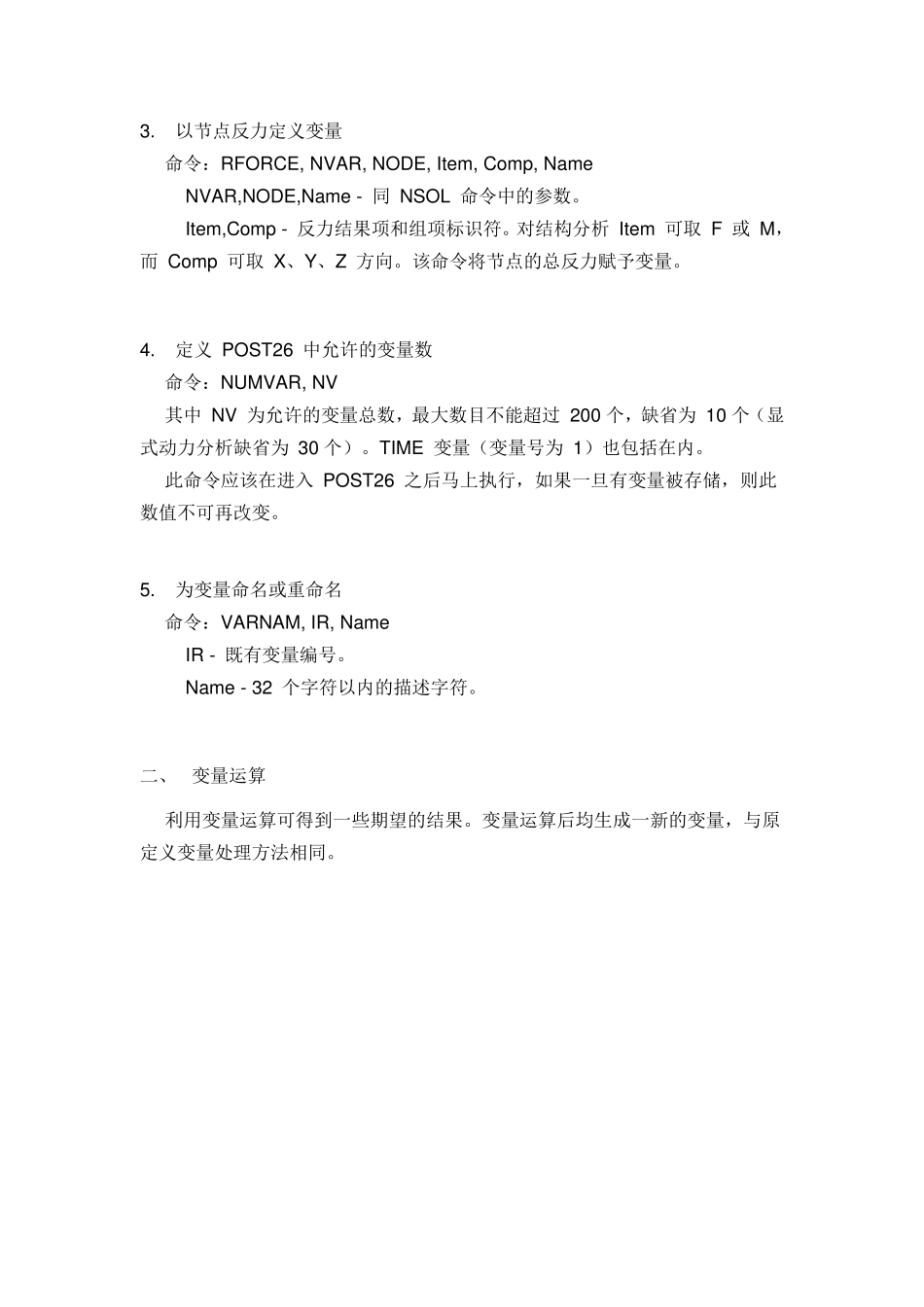

5.2 时间历程后处理 - POST26 一、 定义变量 时间历程后处理器 POST26 用于处理模型中点的结果与时间或频率的关系,主要应用于动力学分析、瞬态热分析或非线性分析中,如动位移-时间关系、荷载-位移曲线等。POST26 的操作均基于变量,即定义变量后的所有操作均针对变量。 定义变量有多种方式,在用命令定义变量时实际上是建立了一个变量号与结果数据项的关系,而并没有从结果文件读入变量数据到数据库中(称为存储变量),即命令方式的变量定义与变量存储是两步完成的。 主要命令如下表: 1. 以节点数据定义变量 命令:NSOL, NVAR, NODE, Item, Comp, Name NVAR - 变量号或变量名。变量号应大于 2,小于 NUMVAR 命令规定的最大号。变量名不超过 8 个字符。 NODE - 拟取数据的节点号。 Item,Comp - 结果项与组项标识符,主要标识符如下面表所示。 Name - 用于图形显示和列表的项目标识,不超过 32 个字符。 Item,Comp 的可用项 2. 以单元数据定义变量 命令:ESOL, NVAR, ELEM, NODE, Item, Comp, Name ELEM - 拟取数据的单元号。 NODE - 拟取数据且位于单元 ELEM 上的节点号。如为空,则取出单元上的平均值。 Item,Comp - 结果项与组项标识符,主要标识符如下面表所示。 NVAR 及 Name 参数同 NSOL 命令中的参数。 当采用序列号法提取数据时,Item 可为 LS、LEPEL、LEPTH,、SMISC、NMISC 等,此时 Comp 参数为顺序编号,其数值可参考每个单元的单元表说明。 单元结果位于单元坐标系内,但层单元结果位于层坐标系内。可使用 SHELL、LAYERP26 和 FORCE 定义结果的具体位置或类型。 item 和 Comp 的可用项 3. 以节点反力定义变量 命令:RFORCE, NVAR, NODE, Item, Comp, Name NVAR,NODE,Name - 同 NSOL 命令中的参数。 Item,Comp - 反力结果项和组项标识符。对结构分析 Item 可取 F 或 M,而 Comp 可取 X、Y、Z 方向。该命令将节点的总反力赋予变量。 4. 定义 POST26 中允许的变量数 命令:NUMVAR, NV 其中 NV 为允许的变量总数,最大数目不能超过 200 个,缺省为 10 个(显式动力分析缺省为 30 个)。TIME 变量(变量号为 1)也包括在内。 此命令应该在进入 POST26 之后马上执行,如果一旦有变量被存储,则此数值不可再改变。 5. 为变量命名或重命名 命令:VARNAM, IR, Name IR - 既有变量编号。 Name - 3...
