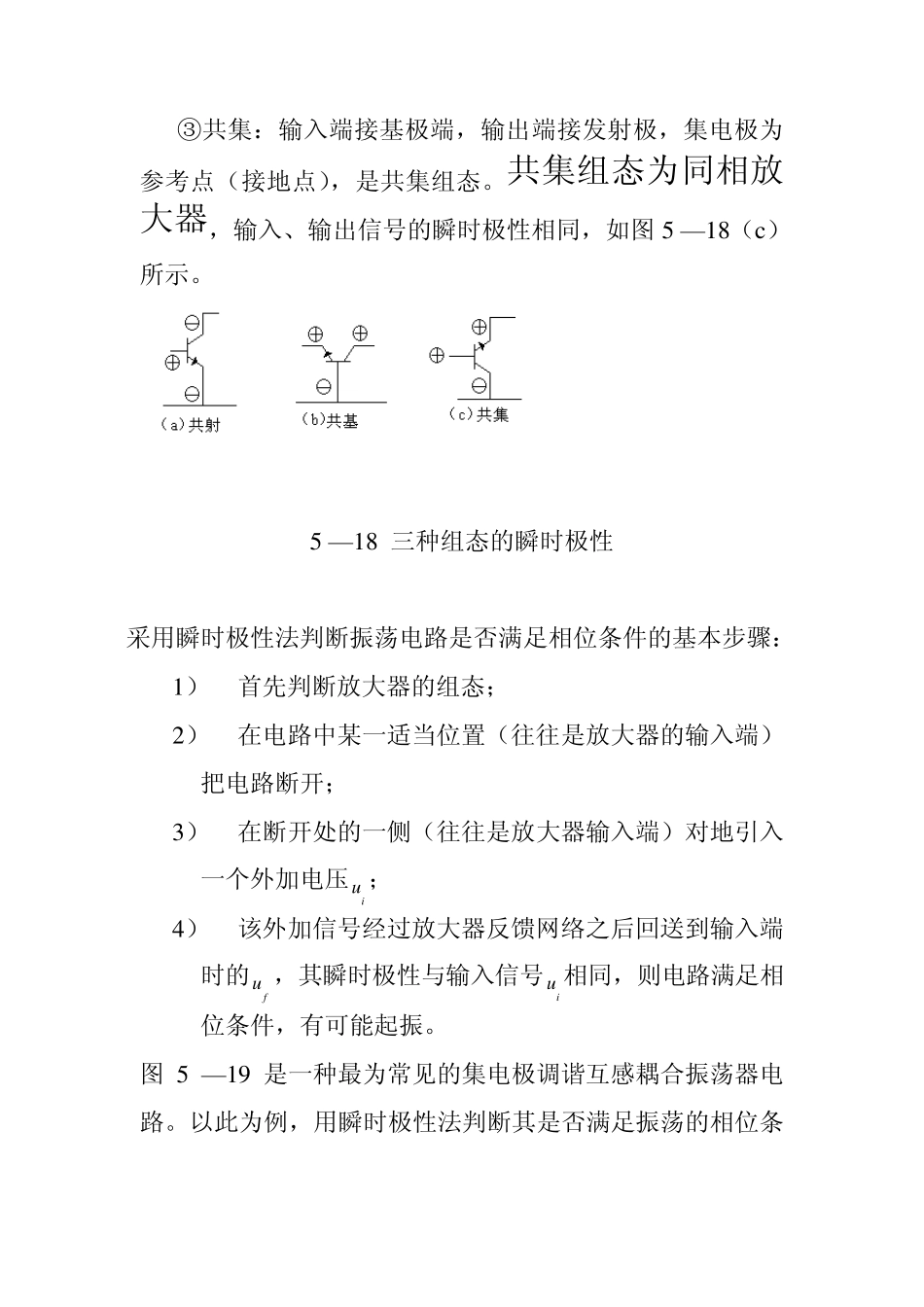

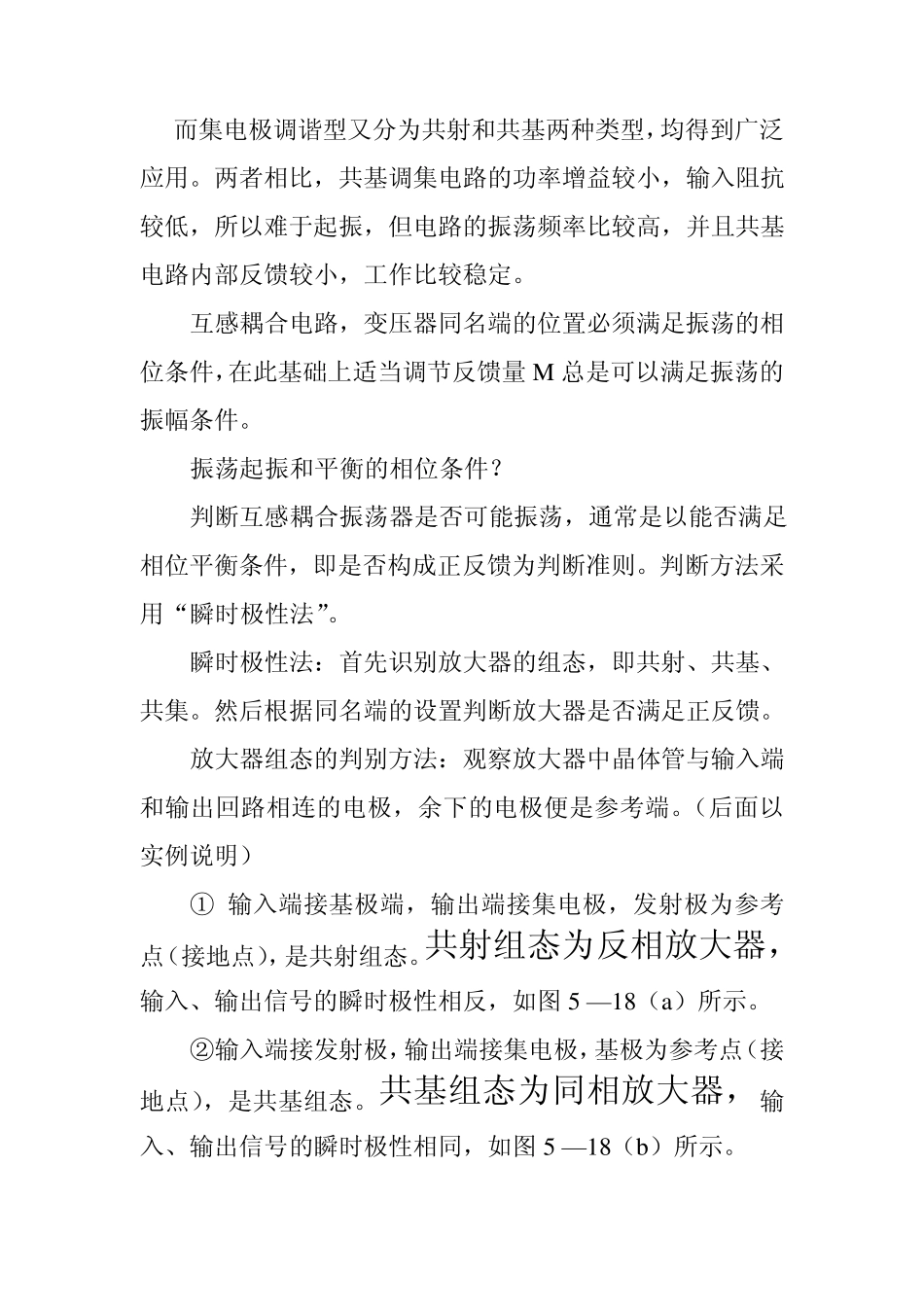

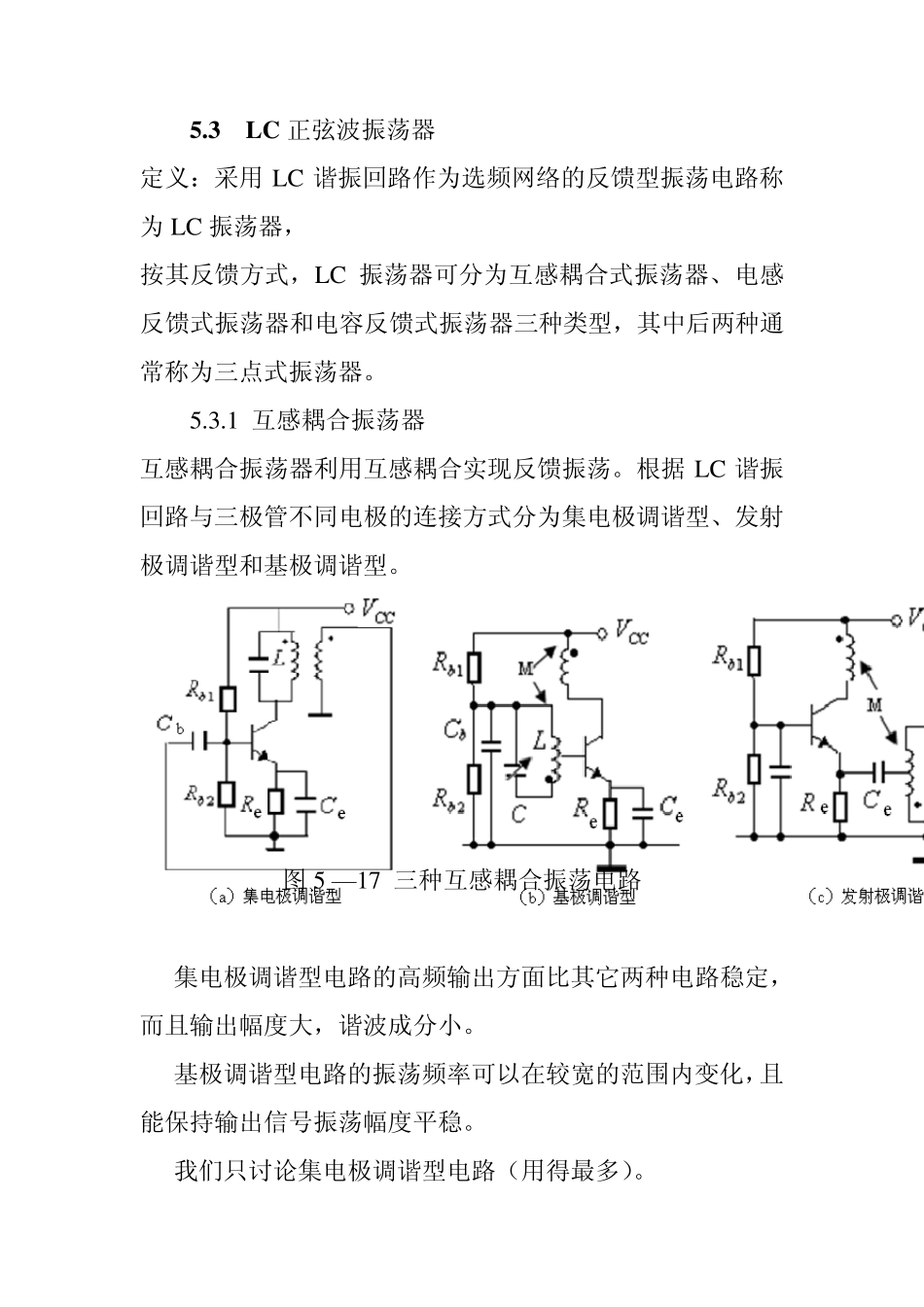

5.3 LC 正弦波振荡器 定义：采用LC 谐振回路作为选频网络的反馈型振荡电路称为LC 振荡器， 按其反馈方式，LC 振荡器可分为互感耦合式振荡器、电感反馈式振荡器和电容反馈式振荡器三种类型，其中后两种通常称为三点式振荡器。 5.3.1 互感耦合振荡器 互感耦合振荡器利用互感耦合实现反馈振荡。根据 LC 谐振回路与三极管不同电极的连接方式分为集电极调谐型、发射极调谐型和基极调谐型。 图 5 —17 三种互感耦合振荡电路 集电极调谐型电路的高频输出方面比其它两种电路稳定，而且输出幅度大，谐波成分小。 基极调谐型电路的振荡频率可以在较宽的范围内变化，且能保持输出信号振荡幅度平稳。 我们只讨论集电极调谐型电路（用得最多）。 而集电极调谐型又分为共射和共基两种类型，均得到广泛应用。两者相比，共基调集电路的功率增益较小，输入阻抗较低，所以难于起振，但电路的振荡频率比较高，并且共基电路内部反馈较小，工作比较稳定。 互感耦合电路，变压器同名端的位置必须满足振荡的相位条件，在此基础上适当调节反馈量M 总是可以满足振荡的振幅条件。 振荡起振和平衡的相位条件？ 判断互感耦合振荡器是否可能振荡，通常是以能否满足相位平衡条件，即是否构成正反馈为判断准则。判断方法采用“瞬时极性法”。 瞬时极性法：首先识别放大器的组态，即共射、共基、共集。然后根据同名端的设置判断放大器是否满足正反馈。 放大器组态的判别方法：观察放大器中晶体管与输入端和输出回路相连的电极，余下的电极便是参考端。（后面以实例说明） ① 输入端接基极端，输出端接集电极，发射极为参考点（接地点），是共射组态。共射组态为反相放大器，输入、输出信号的瞬时极性相反，如图 5 —18（a）所示。 ②输入端接发射极，输出端接集电极，基极为参考点（接地点），是共基组态。共基组态为同相放大器，输入、输出信号的瞬时极性相同，如图 5 —18（b）所示。 ③共集：输入端接基极端，输出端接发射极，集电极为参考点（接地点），是共集组态。共集组态为同相放大器，输入、输出信号的瞬时极性相同，如图 5 —18（c）所示。 5 —18 三种组态的瞬时极性 采用瞬时极性法判断振荡电路是否满足相位条件的基本步骤： 1） 首先判断放大器的组态； 2） 在电路中某一适当位置（往往是放大器的输入端）把电路断开； 3） 在断开处的一侧（往往是放大器输入端）对地引入一个外加电压iu ； 4） 该外加信号经过放大器...
