正弦波同步移相触发电路实验

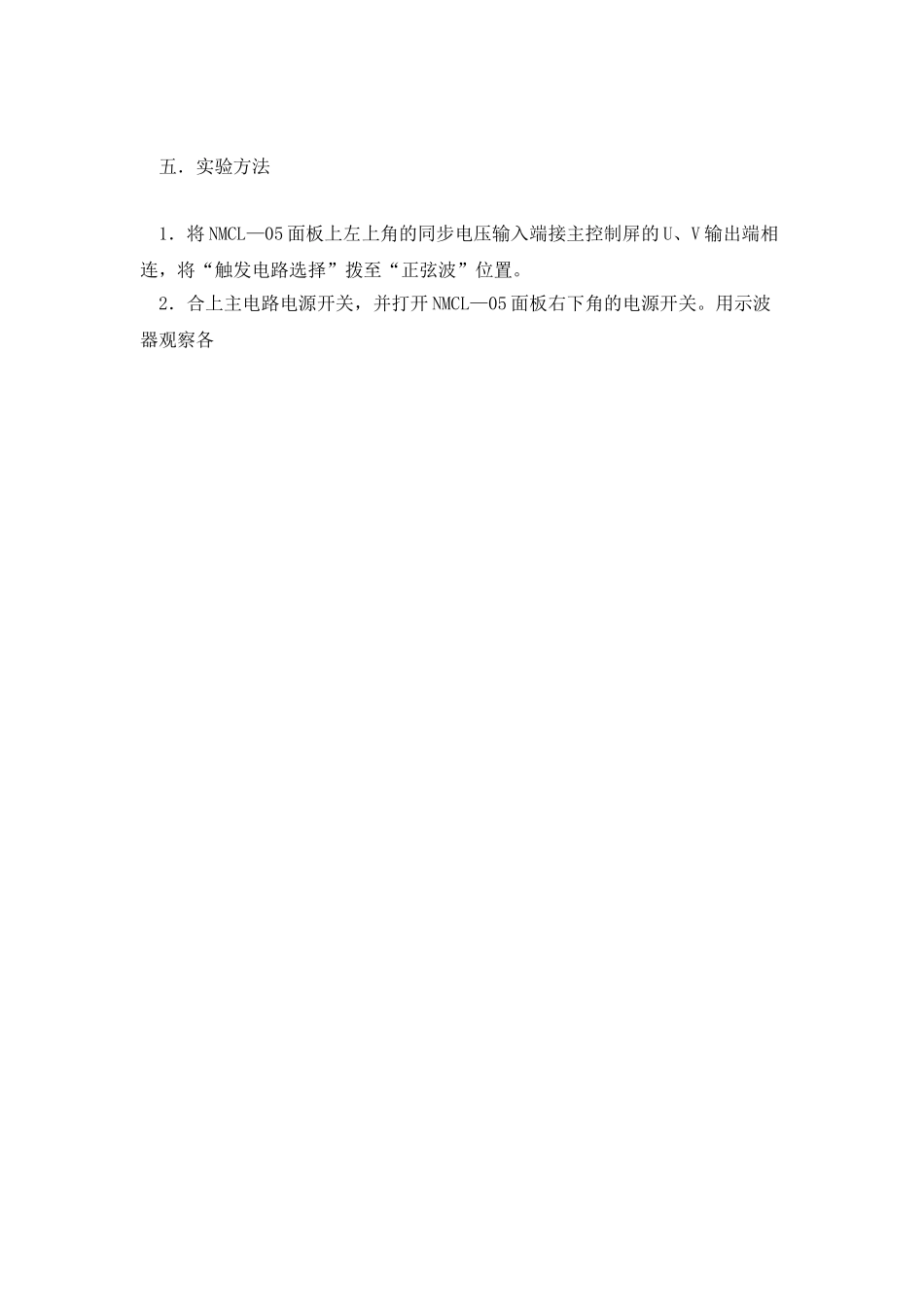

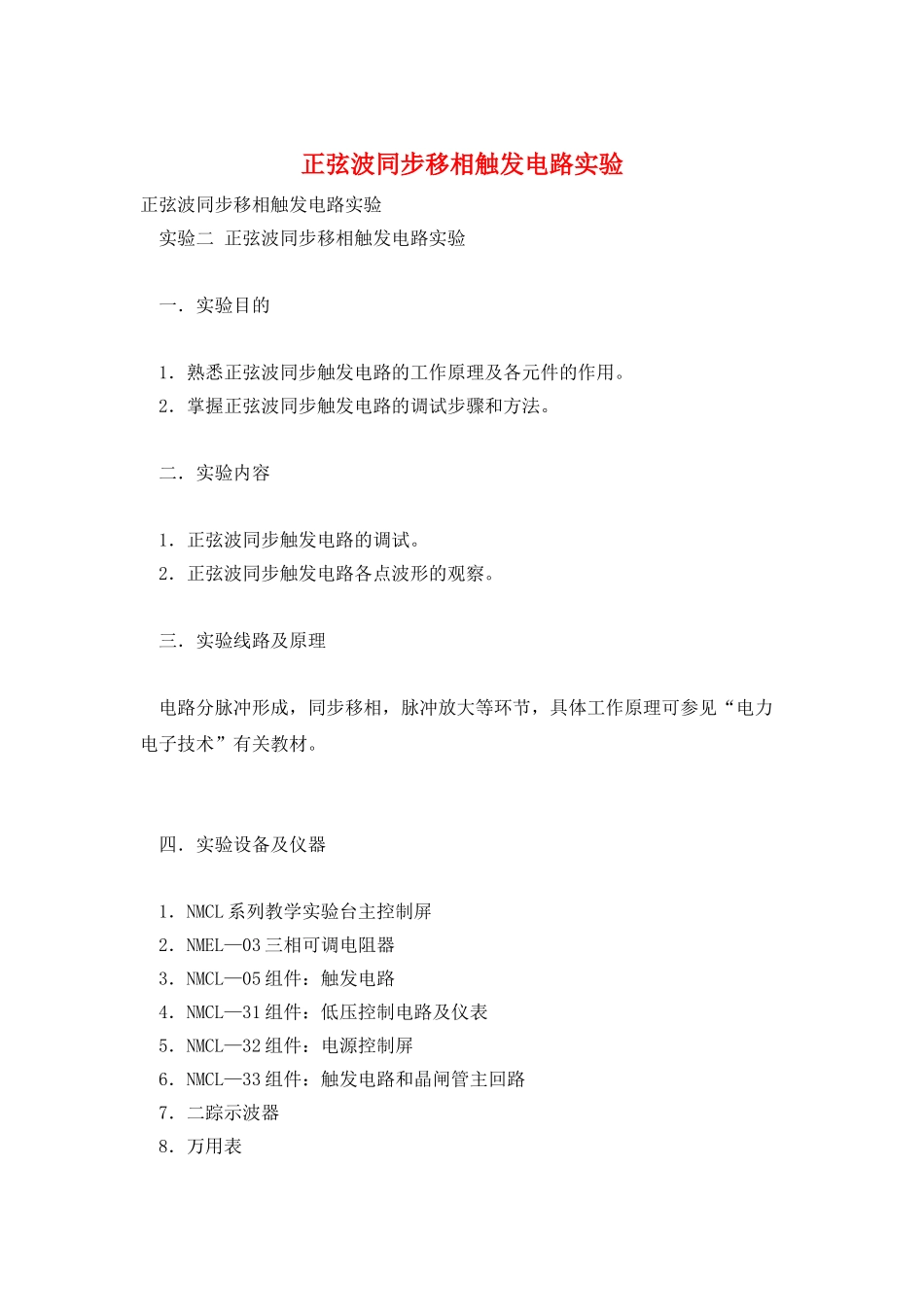

正弦波同步移相触发电路实验正弦波同步移相触发电路实验 实验二 正弦波同步移相触发电路实验 一．实验目的 1．熟悉正弦波同步触发电路的工作原理及各元件的作用。 2．掌握正弦波同步触发电路的调试步骤和方法。 二．实验内容 1．正弦波同步触发电路的调试。 2．正弦波同步触发电路各点波形的观察。 三．实验线路及原理 电路分脉冲形成，同步移相，脉冲放大等环节，具体工作原理可参见“电力电子技术”有关教材。 四．实验设备及仪器 1．NMCL 系列教学实验台主控制屏 2．NMEL—03 三相可调电阻器 3．NMCL—05 组件：触发电路 4．NMCL—31 组件：低压控制电路及仪表 5．NMCL—32 组件：电源控制屏 6．NMCL—33 组件：触发电路和晶闸管主回路 7．二踪示波器 8．万用表 五．实验方法 1．将 NMCL—05 面板上左上角的同步电压输入端接主控制屏的 U、V 输出端相连，将“触发电路选择”拨至“正弦波”位置。 2．合上主电路电源开关，并打开 NMCL—05 面板右下角的电源开关。用示波器观察各
