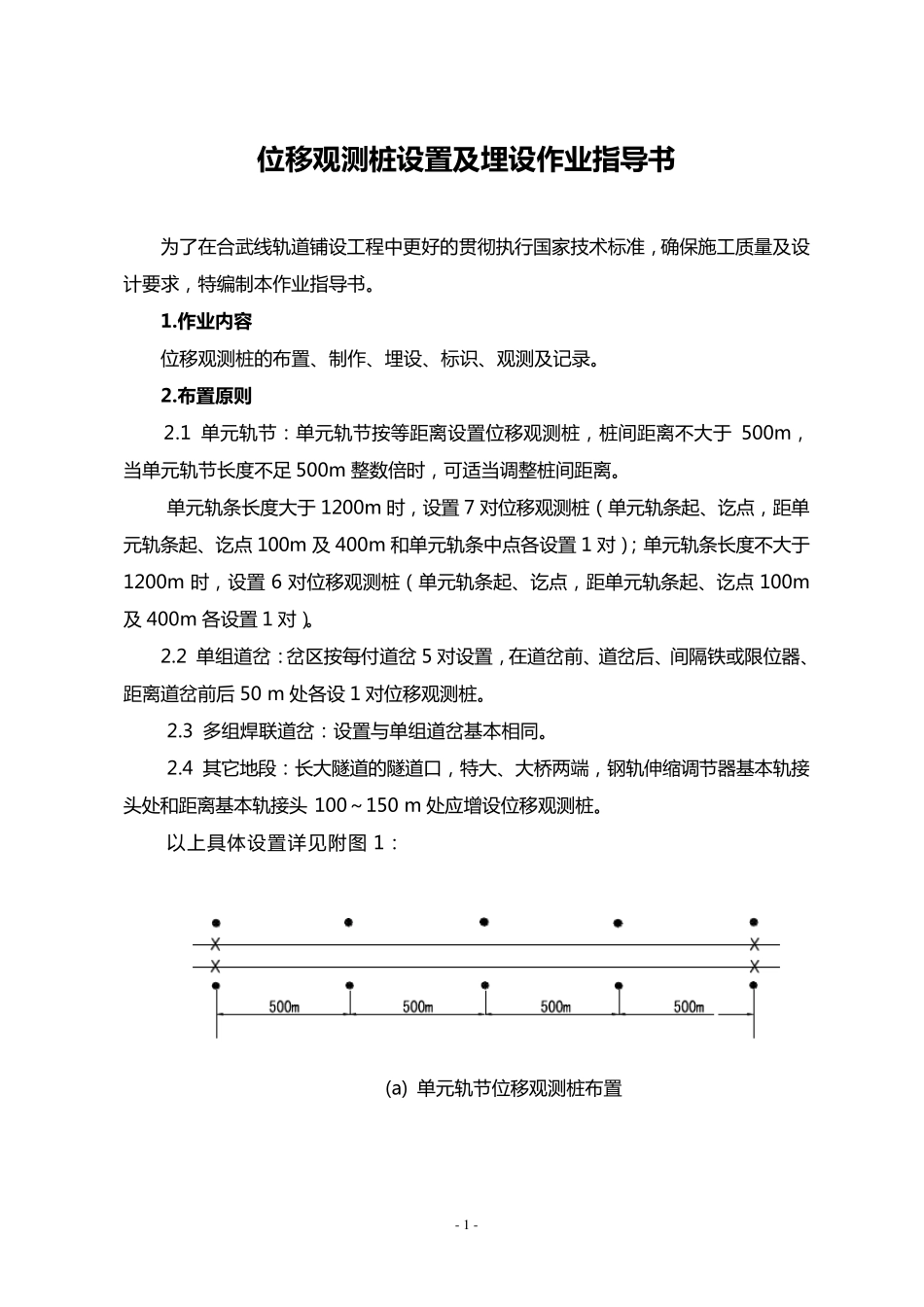

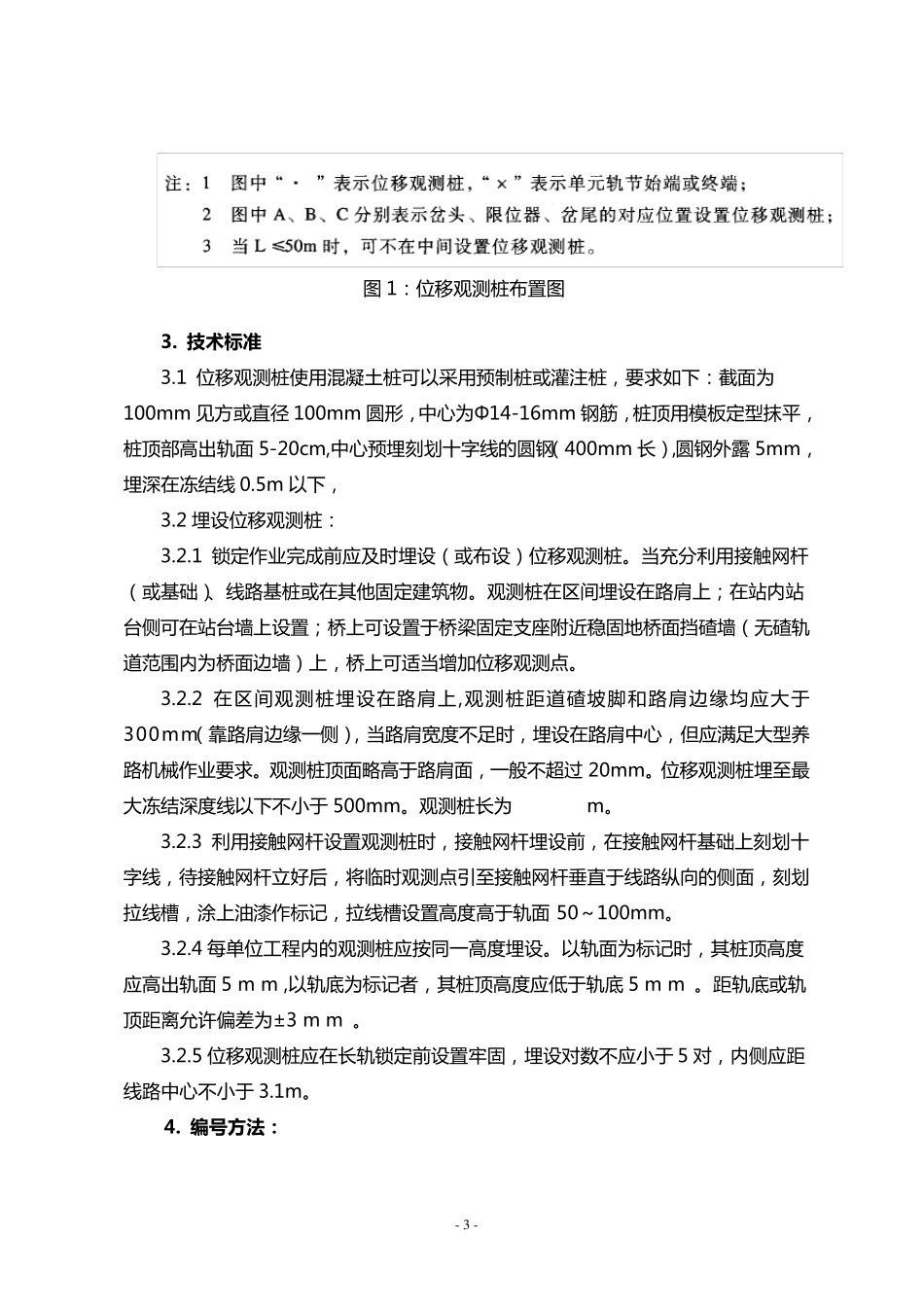

- 1 - 位 移 观 测 桩 设 置 及 埋 设 作 业指导书 为 了 在 合 武 线 轨 道 铺 设 工 程 中 更 好 的 贯 彻 执 行 国 家 技 术 标 准 ， 确 保 施 工 质 量 及 设计 要 求 ， 特 编 制 本 作 业 指 导 书 。 1.作 业内容 位 移 观 测 桩 的 布 置 、制 作 、埋设 、标 识、观 测 及 记录。 2.布置 原则 2.1 单元轨 节：单元轨 节按等距离设 置 位 移 观 测 桩 ， 桩 间距离不大于 500m，当单元轨 节长度不足 500m 整数倍时， 可适当调整桩 间距离。 单元轨 条长度大于 1200m 时， 设 置 7 对位 移 观 测 桩 （单元轨 条起、讫点， 距单元轨 条起、讫点 100m 及 400m 和单元轨 条中 点各设 置 1 对）；单元轨 条长度不大于1200m 时， 设 置6 对位 移 观 测 桩 （单元轨 条起、讫点， 距单元轨 条起、讫点 100m及 400m 各设 置 1 对）。 2.2 单组道 岔：岔区按每付道 岔 5 对设 置 ， 在 道 岔前、道 岔后、间隔铁或限位 器、距离道 岔前后 50 m 处各设 1 对位 移 观 测 桩 。 2.3 多组焊联道 岔：设 置 与单组道 岔基本 相同。 2.4 其它地段：长大隧道 的 隧道 口， 特 大、大桥两端， 钢轨 伸缩调节器基本 轨 接头处和距离基本 轨 接头 100～150 m 处应增设 位 移 观 测 桩 。 以上具体设 置 详见附图 1： (a) 单元轨 节位 移 观 测 桩 布 置 - 2 - (b) 单 组 道 岔 位 移 观 测 桩 的 设 置 (c) 多 组 焊 联 道 岔 位 移 观 测 桩 的 设 置 (d) 伸缩调节器伸缩区位 移 观 测 桩 的 设 置 - 3 - 图 1： 位 移 观 测 桩 布 置 图 3. 技 术 标 准 3.1 位 移 观 测 桩 使 用 混 凝 土 桩 可 以 采 用 预 制 桩 或 灌 注 桩 ， 要 求 如 下 ： 截 面 为100mm 见 方 或 直 径 100mm 圆 形 ， 中 心 为 Φ14-16mm 钢 筋 ， 桩 顶 用 模 板 定 型 抹 平 ，桩 顶 部 高 出 轨 面 5-20cm,中 心 预 埋 刻 划 十 字 线 的 圆 钢（ 400mm 长 ），圆 钢 外 露 5mm，埋 深 在 冻 结 线 0.5m 以 下 ， 3.2 埋 设 位 移 观 测 桩 ： 3.2.1 锁 定 作 业 完 成...
