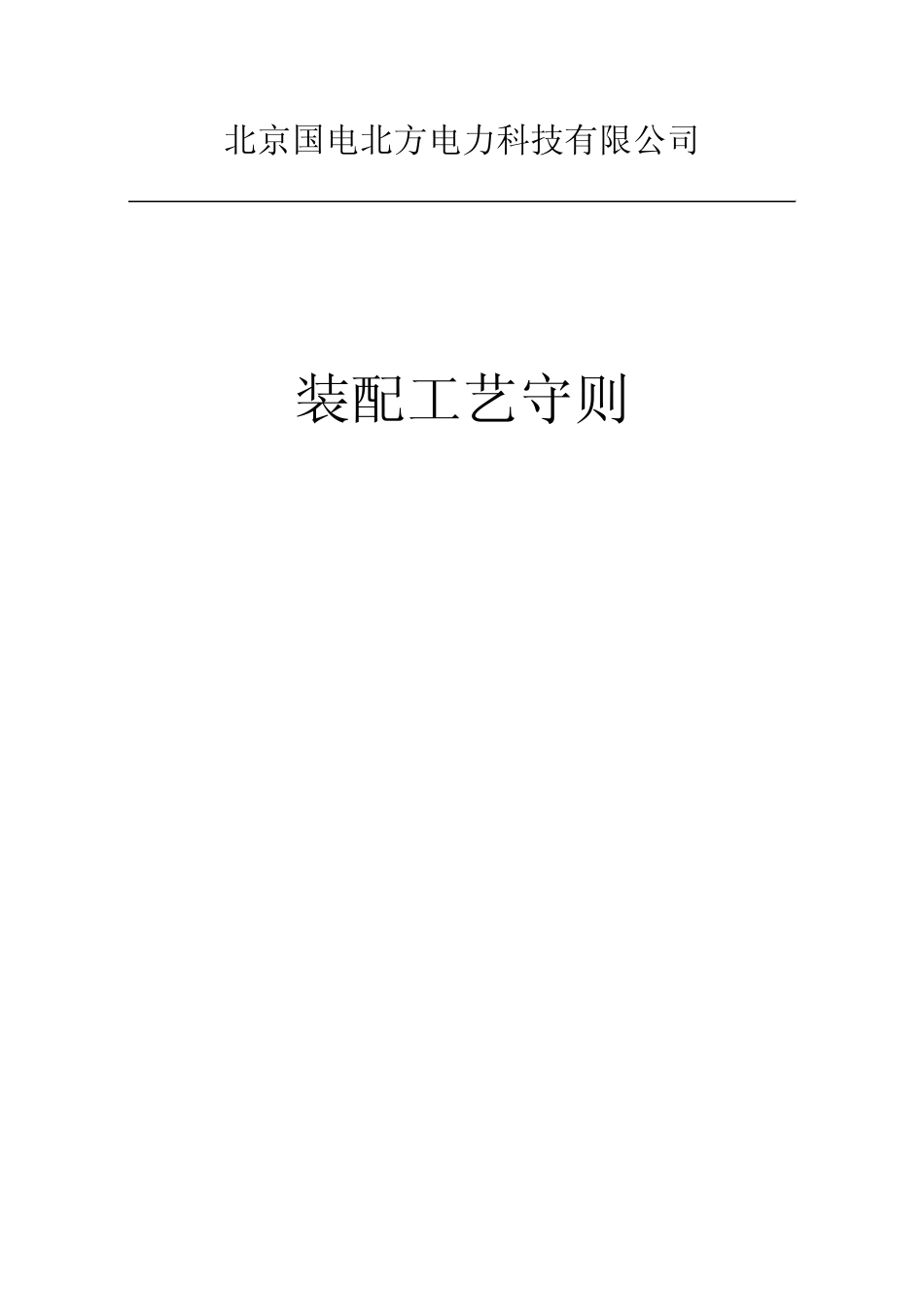

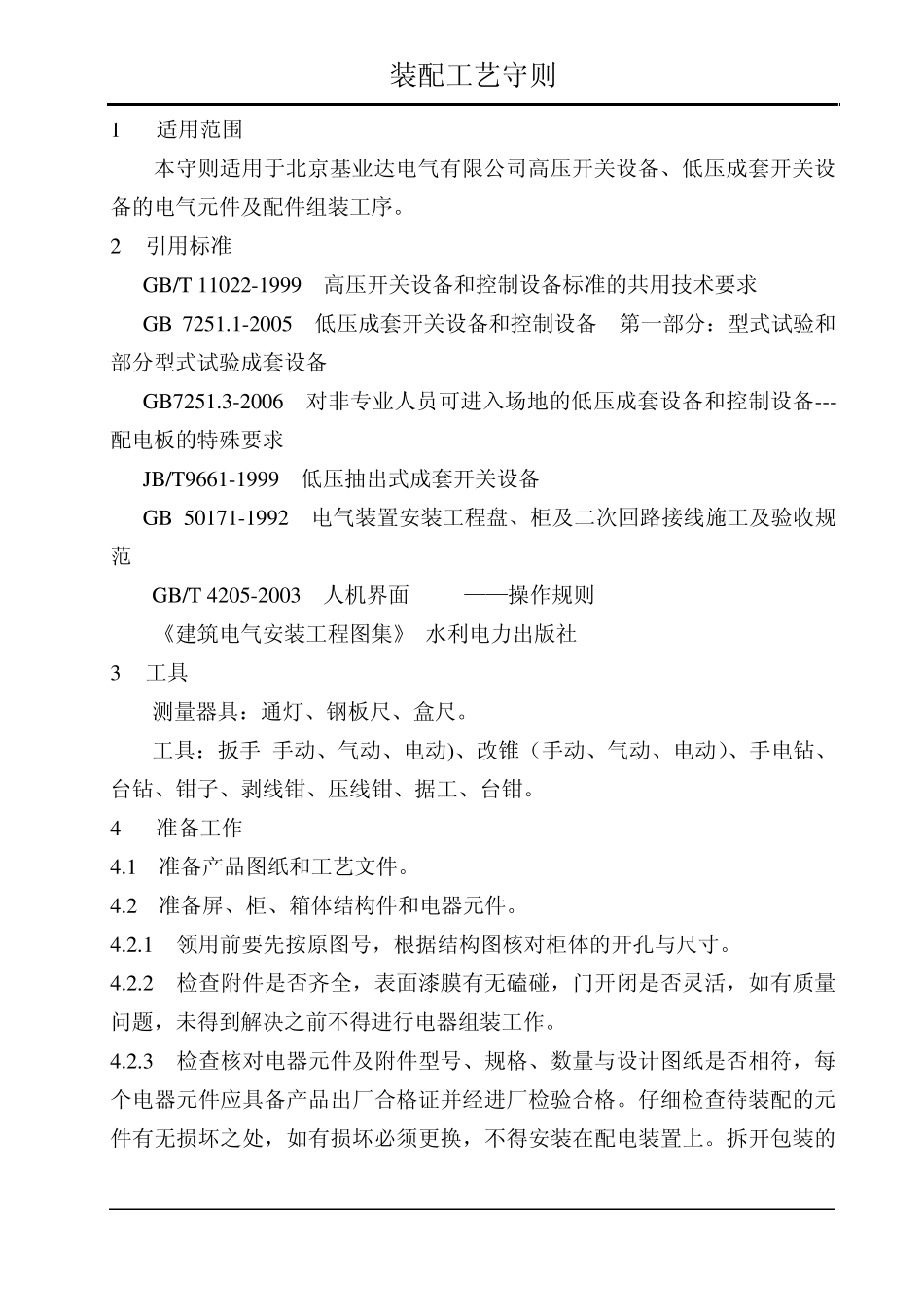

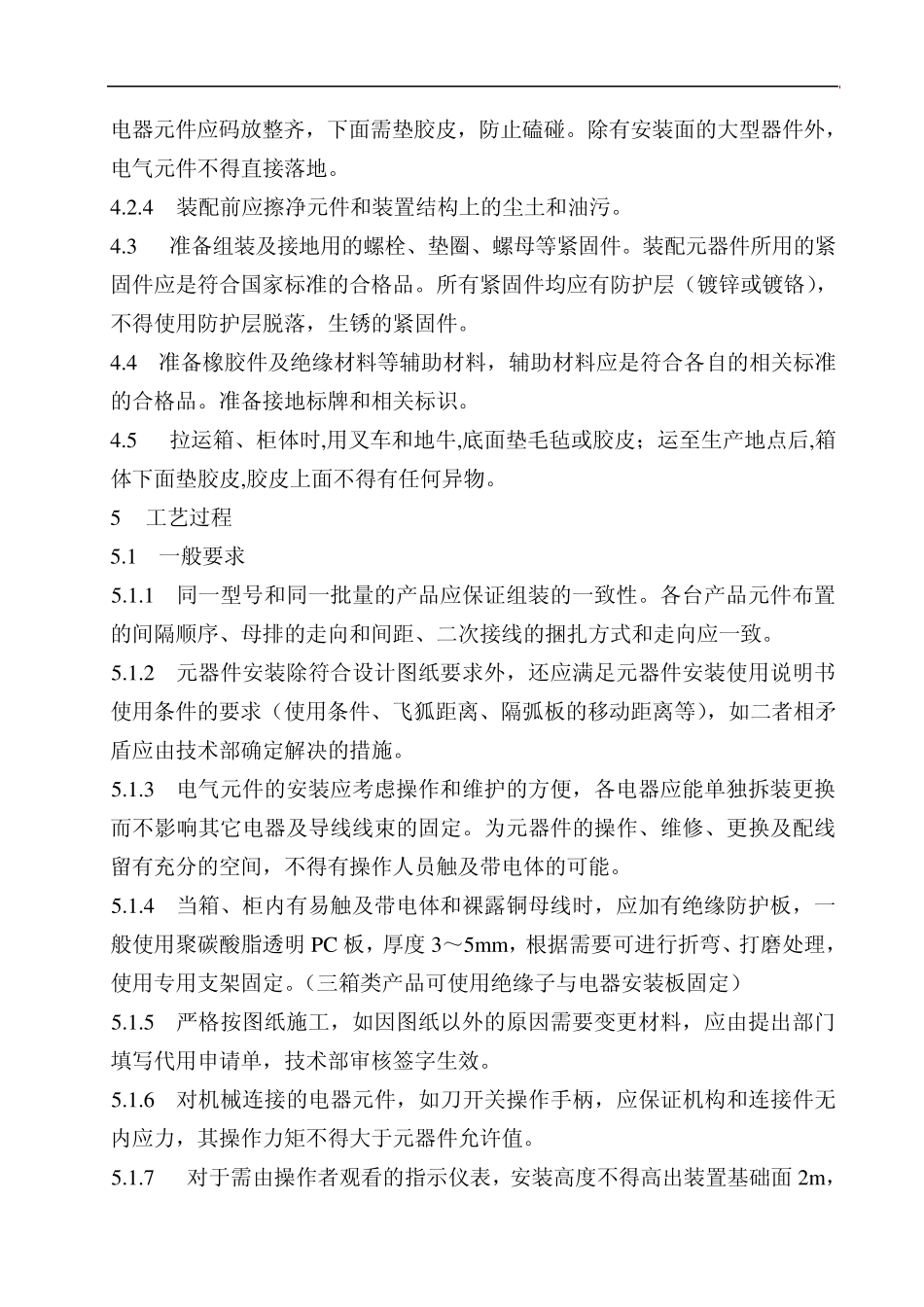

北京国电北方电力科技有限公司 装配工艺守则 装配工艺守则 1 适用范围 本守则适用于北京基业达电气有限公司高压开关设备、低压成套开关设备的电气元件及配件组装工序。 2 引用标准 GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求 GB 7251.1-2005 低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验成套设备 GB7251.3-2006 对非专业人员可进入场地的低压成套设备和控制设备---配电板的特殊要求 JB/T 9661-1999 低压抽出式成套开关设备 GB 50171-1992 电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB/T 4205-2003 人机界面(MMI)——操作规则 《建筑电气安装工程图集》(水利电力出版社) 3 工具 测量器具：通灯、钢板尺、盒尺。 工具：扳手(手动、气动、电动)、改锥（手动、气动、电动）、手电钻、台钻、钳子、剥线钳、压线钳、据工、台钳。 4 准备工作 4.1 准备产品图纸和工艺文件。 4.2 准备屏、柜、箱体结构件和电器元件。 4.2.1 领用前要先按原图号，根据结构图核对柜体的开孔与尺寸。 4.2.2 检查附件是否齐全，表面漆膜有无磕碰，门开闭是否灵活，如有质量问题，未得到解决之前不得进行电器组装工作。 4.2.3 检查核对电器元件及附件型号、规格、数量与设计图纸是否相符，每个电器元件应具备产品出厂合格证并经进厂检验合格。仔细检查待装配的元件有无损坏之处，如有损坏必须更换，不得安装在配电装置上。拆开包装的 2 电器元件应码放整齐，下面需垫胶皮，防止磕碰。除有安装面的大型器件外，电气元件不得直接落地。 4.2.4 装配前应擦净元件和装置结构上的尘土和油污。 4.3 准备组装及接地用的螺栓、垫圈、螺母等紧固件。装配元器件所用的紧固件应是符合国家标准的合格品。所有紧固件均应有防护层（镀锌或镀铬），不得使用防护层脱落，生锈的紧固件。 4.4 准备橡胶件及绝缘材料等辅助材料，辅助材料应是符合各自的相关标准的合格品。准备接地标牌和相关标识。 4.5 拉运箱、柜体时,用叉车和地牛,底面垫毛毡或胶皮；运至生产地点后,箱体下面垫胶皮,胶皮上面不得有任何异物。 5 工艺过程 5.1 一般要求 5.1.1 同一型号和同一批量的产品应保证组装的一致性。各台产品元件布置的间隔顺序、母排的走向和间距、二次接线的捆扎方式和走向应一致。 5.1.2 元器件安装除符合设计图纸要求外，还应满足元器件安装使用说明书使用条件的要求（使用条件、飞狐距离、隔...
