500KV变电站电气主接线讲义(陈建华)VIP专享

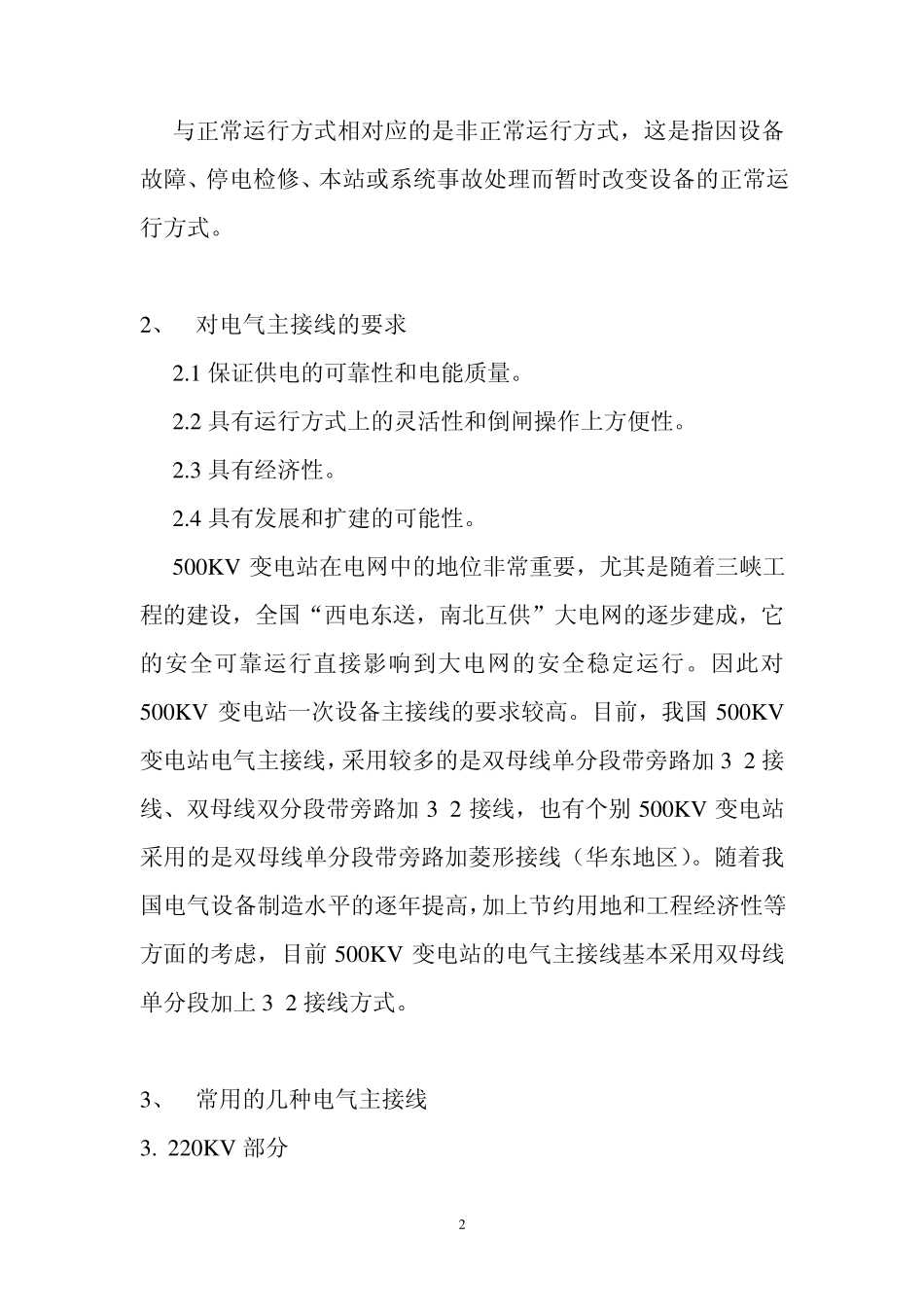

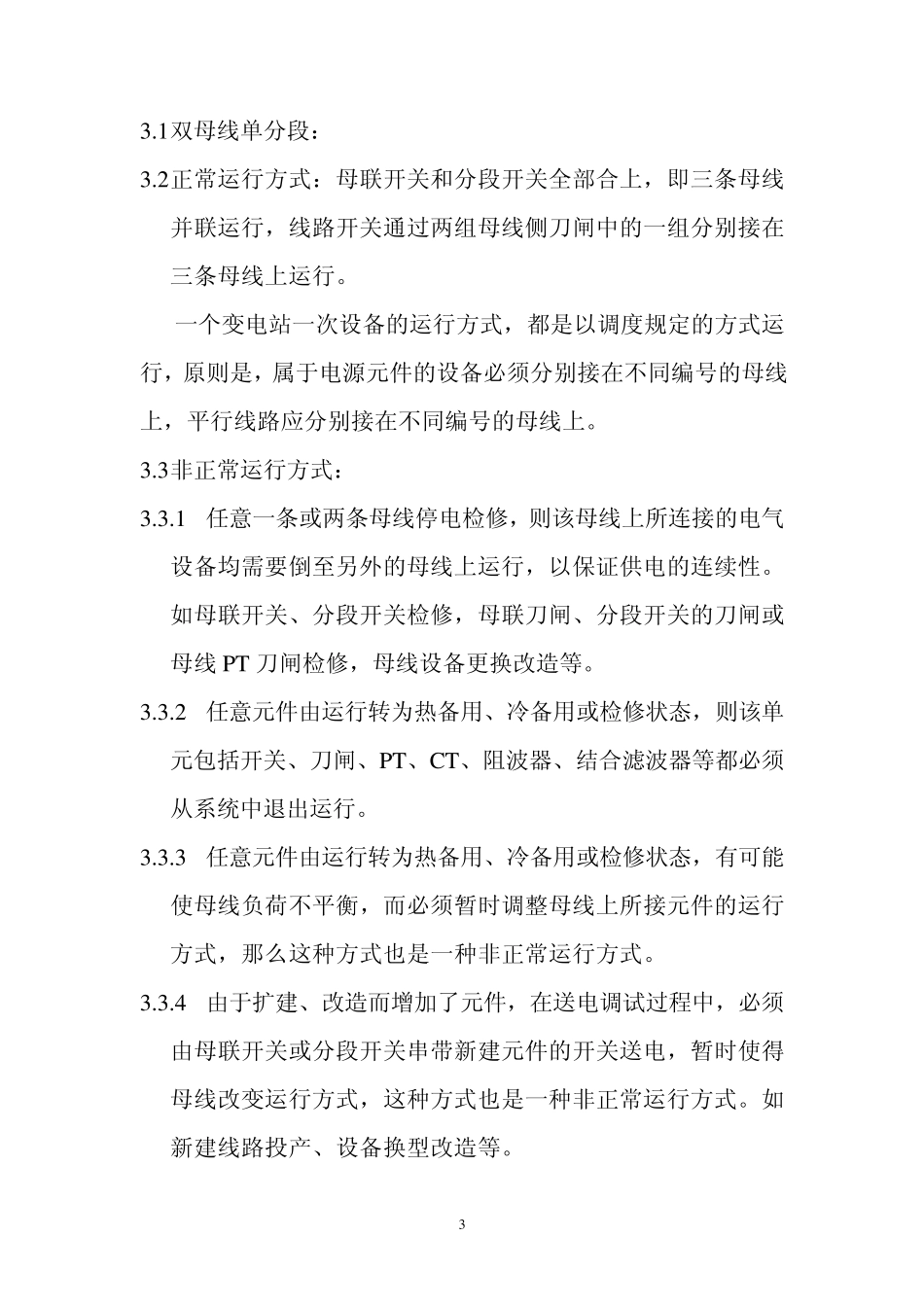

1 500KV 变电站电气主接线及倒闸操作管理 1 、 概念 1 .1 变电站电气主接线，是指由变压器、开关、刀闸、互感器、母线、避雷器等电气设备按一定的顺序连接，用来汇集和分配电能的电路，也称为一次设备主接线图。 1 .2 把这种全部由一次设备组成的电路绘制在图纸上，就是我们的电气主接线图。在电气主接线图中，所有的电气设备均用国家和电力行业规定的文字和符号表示，并且按它们的“正常状态”画出。所谓“正常状态”，就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。 1 .3 需要注意的是，电气设备的正常状态和正常运行方式是两个不同的概念，正常状态有两层含义：一是作为电气主接线图来讲所包含的上面讲到的一层含义，也就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。另外一层含义，是指设备的各项功能正常，在额定的电压、电流作用下能长期运行的一种状态。而正常运行方式是指在本站设备或系统正常运行情况下，管辖调度所规定的经常采用的一种运行方式。只要本站设备正常，就必须按照有关调度规定的方式运行，除有管辖权的调度以外的其他人员是无权改变设备的运行方式的。 2 与正常运行方式相对应的是非正常运行方式，这是指因设备故障、停电检修、本站或系统事故处理而暂时改变设备的正常运行方式。 2、 对电气主接线的要求 2.1 保证供电的可靠性和电能质量。 2.2 具有运行方式上的灵活性和倒闸操作上方便性。 2.3 具有经济性。 2.4 具有发展和扩建的可能性。 500K V 变电站在电网中的地位非常重要，尤其是随着三峡工程的建设，全国“西电东送，南北互供”大电网的逐步建成，它的安全可靠运行直接影响到大电网的安全稳定运行。因此对500K V 变电站一次设备主接线的要求较高。目前，我国500K V变电站电气主接线，采用较多的是双母线单分段带旁路加 3/2 接线、双母线双分段带旁路加 3/2 接线，也有个别 500K V 变电站采用的是双母线单分段带旁路加菱形接线（华东地区）。随着我国电气设备制造水平的逐年提高，加上节约用地和工程经济性等方面的考虑，目前 500K V 变电站的电气主接线基本采用双母线单分段加上3/2 接线方式。 3、 常用的几种电气主接线 3. 220K V 部分 3 3.1 双母线单分段： 3.2 正常运行方式：母联开关和分段开关全部合上，即三条母线并联运行，线路开关通过两组母线侧刀闸中的一组分别接在三条...
