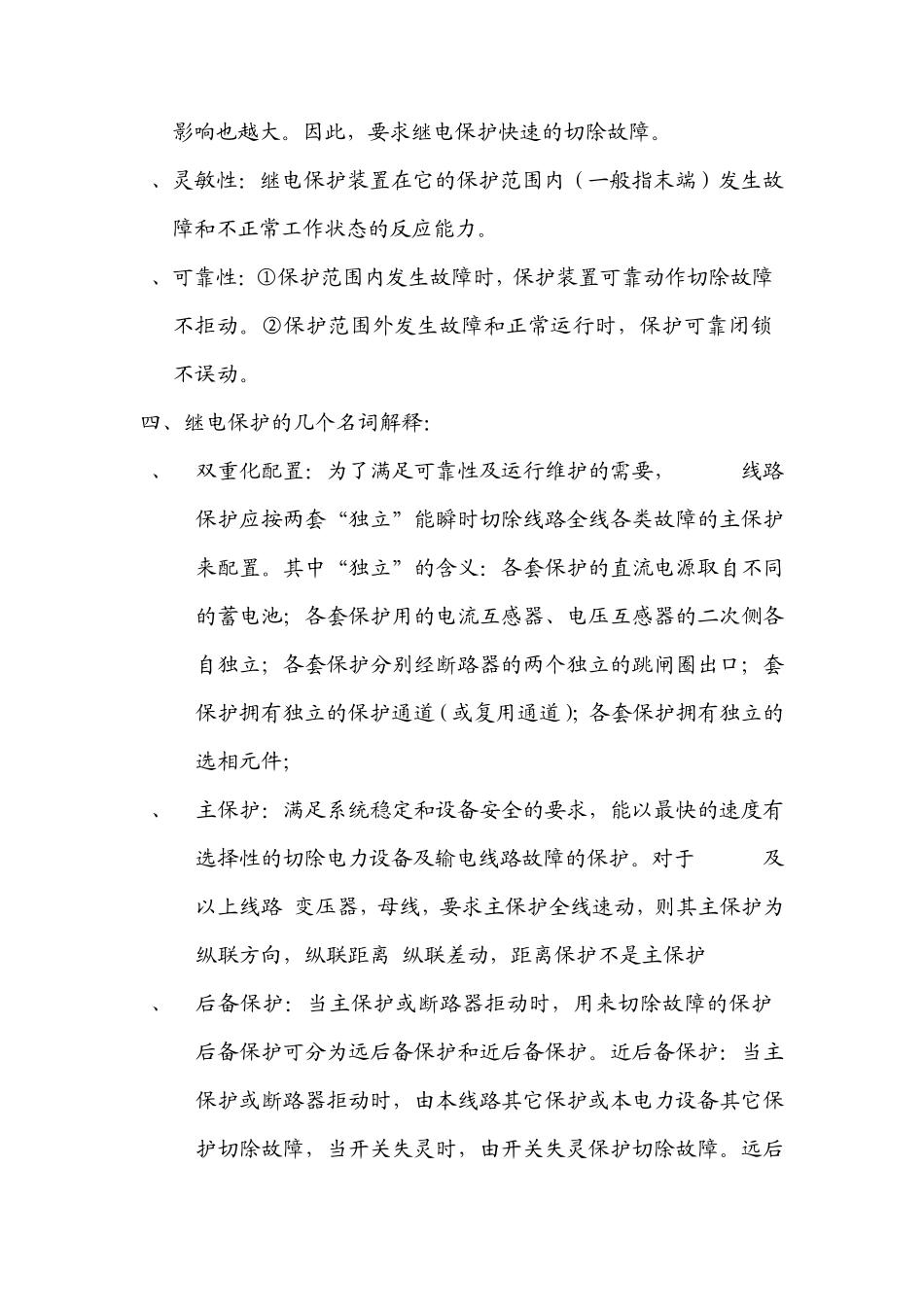

500kV 变电站电气二次部分介绍及保护配置 葛磊 电力系统继电保护的基本知识 一、 电力系统继电保护的作用： 1、电力系统的故障类型： 电力系统故障可分为：单相接地故障 D（1）、两相接地故障 D（1.1）、两相短路故障 D（2）、三相短路故障 D（3）、线路断线故障 2、电力系统故障产生的原因： 外部原因：雷击，大风，地震造成的倒杆，线路覆冰造成冰闪，线路污秽造成污闪；内部原因：设备绝缘损坏，老化；系统中运行，检修人员误操作。 3、电力系统的不正常工作状态： 电力系统不正常工作状态：电力系统中电气设备的正常工作遭到破坏，但未发展成故障。如：电力设备过负荷，如：发电机，变压器 线路过负荷；电力系统过电压；电力系统振荡；电力系统低频，低压。 二、 继电保护的基本任务： 继电保护装置的基本任务是当电力系统中的电力元件发生故障时，向运行值班人员及时发出警告信号，或者向所控制的断路器发出跳闸命令，以终止这些事件发展。 三、 电力系统对继电保护的基本要求：（四性） 1、选择性：电力系统故障时，使停电范围最小的切除故障的方式。 2、快速性：电力系统故障对设备人身，系统稳定的影响与故障的持续时间密切相关，故障持续时间越长，设备损坏越严重；对系统影响也越大。因此，要求继电保护快速的切除故障。 3、灵敏性：继电保护装置在它的保护范围内（一般指末端）发生故障和不正常工作状态的反应能力。 4、可靠性：①保护范围内发生故障时，保护装置可靠动作切除故障,不拒动。②保护范围外发生故障和正常运行时，保护可靠闭锁,不误动。 四、 继电保护的几个名词解释： 1、 双重化配置：为了满足可靠性及运行维护的需要，500KV线路保护应按两套“独立”能瞬时切除线路全线各类故障的主保护来配置。其中“独立”的含义：各套保护的直流电源取自不同的蓄电池；各套保护用的电流互感器、电压互感器的二次侧各自独立；各套保护分别经断路器的两个独立的跳闸圈出口；套保护拥有独立的保护通道（或复用通道）；各套保护拥有独立的选相元件； 2、 主保护：满足系统稳定和设备安全的要求，能以最快的速度有选择性的切除电力设备及输电线路故障的保护。对于 220KV及以上线路,变压器，母线，要求主保护全线速动，则其主保护为纵联方向，纵联距离,纵联差动，距离保护不是主保护. 3、 后备保护：当主保护或断路器拒动时，用来切除故障的保护.后备保护可分为远后备保护和近后备保护。近后备保护：当主...
