500T汽车吊性能表

500T汽车吊性能表_第1页
1/43
500T汽车吊性能表_第2页
2/43
500T汽车吊性能表_第3页
3/43

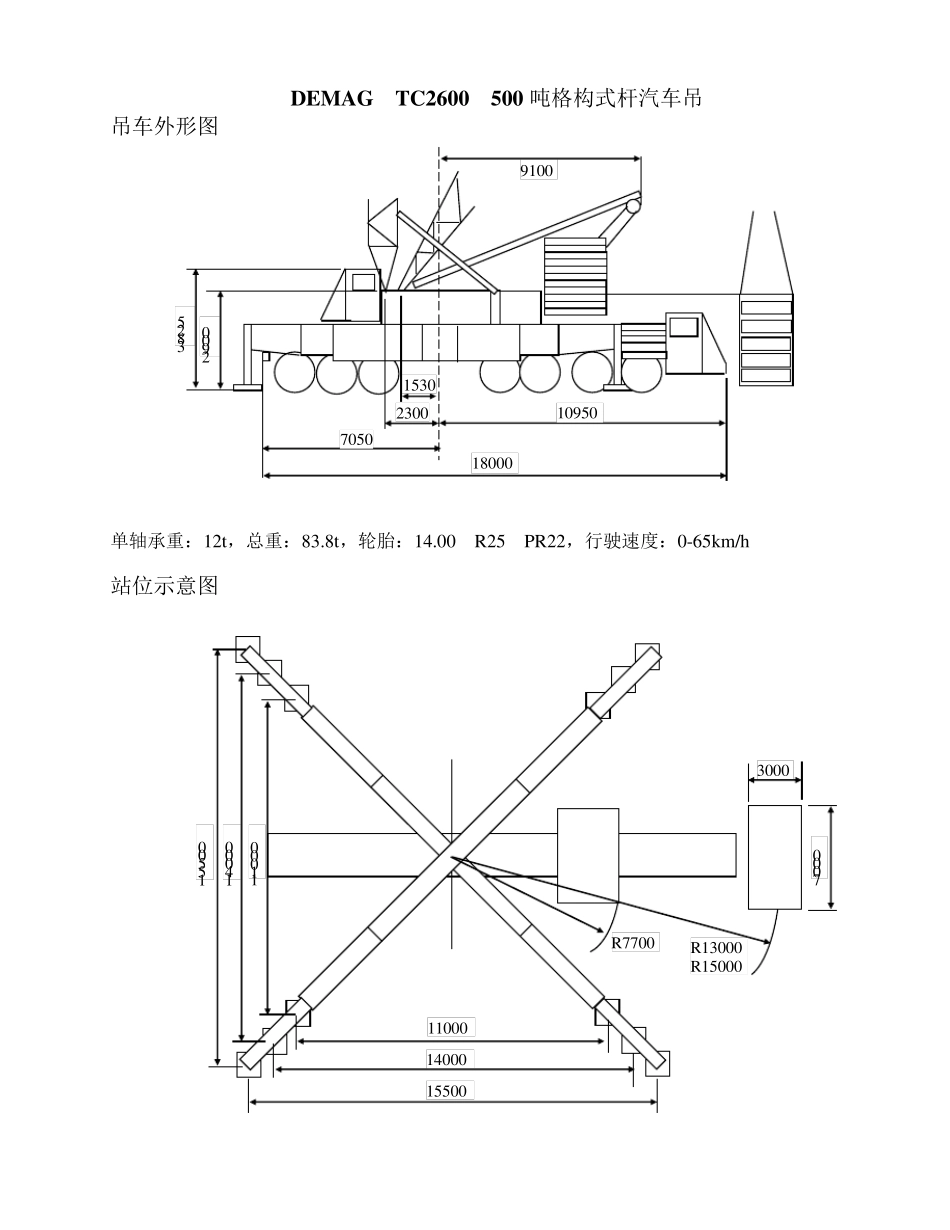

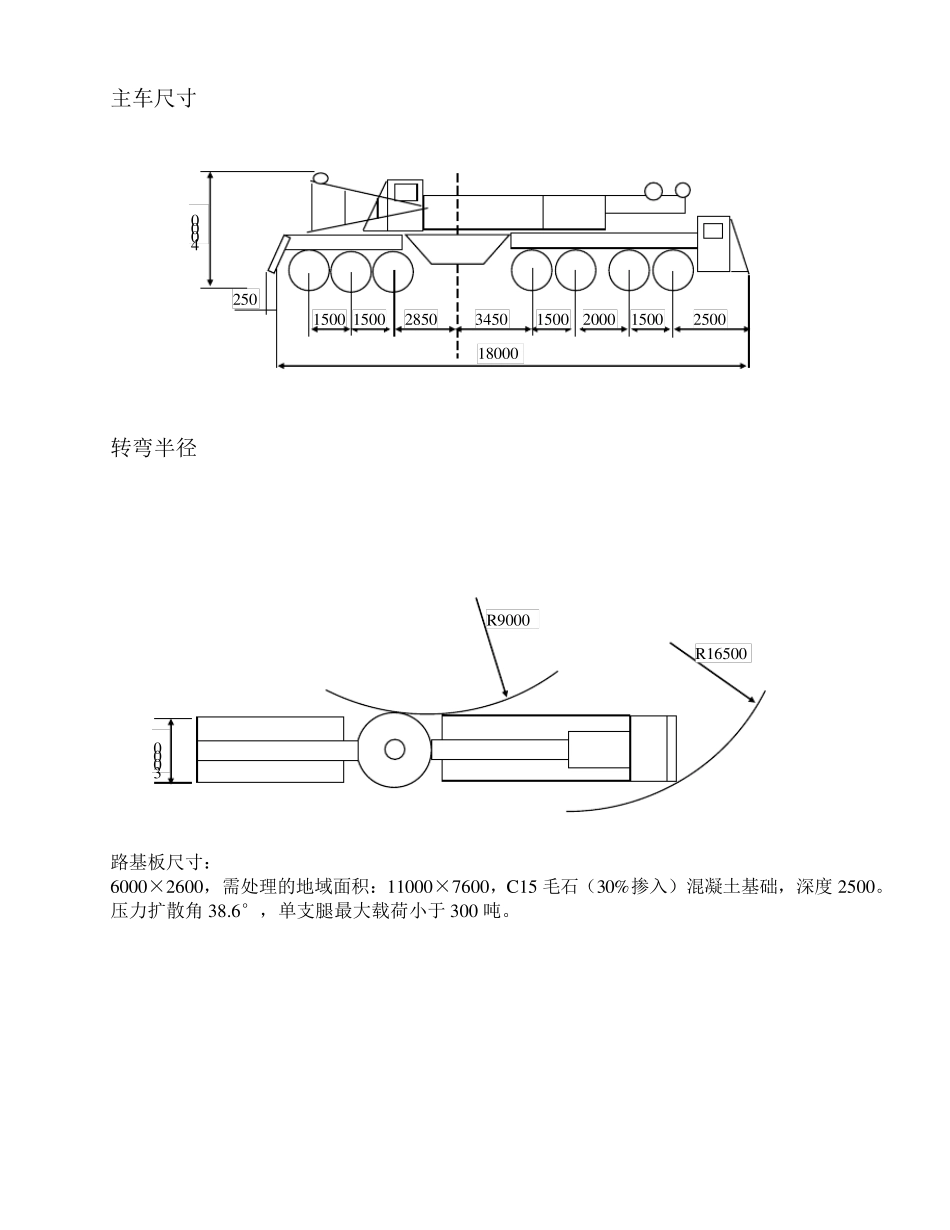

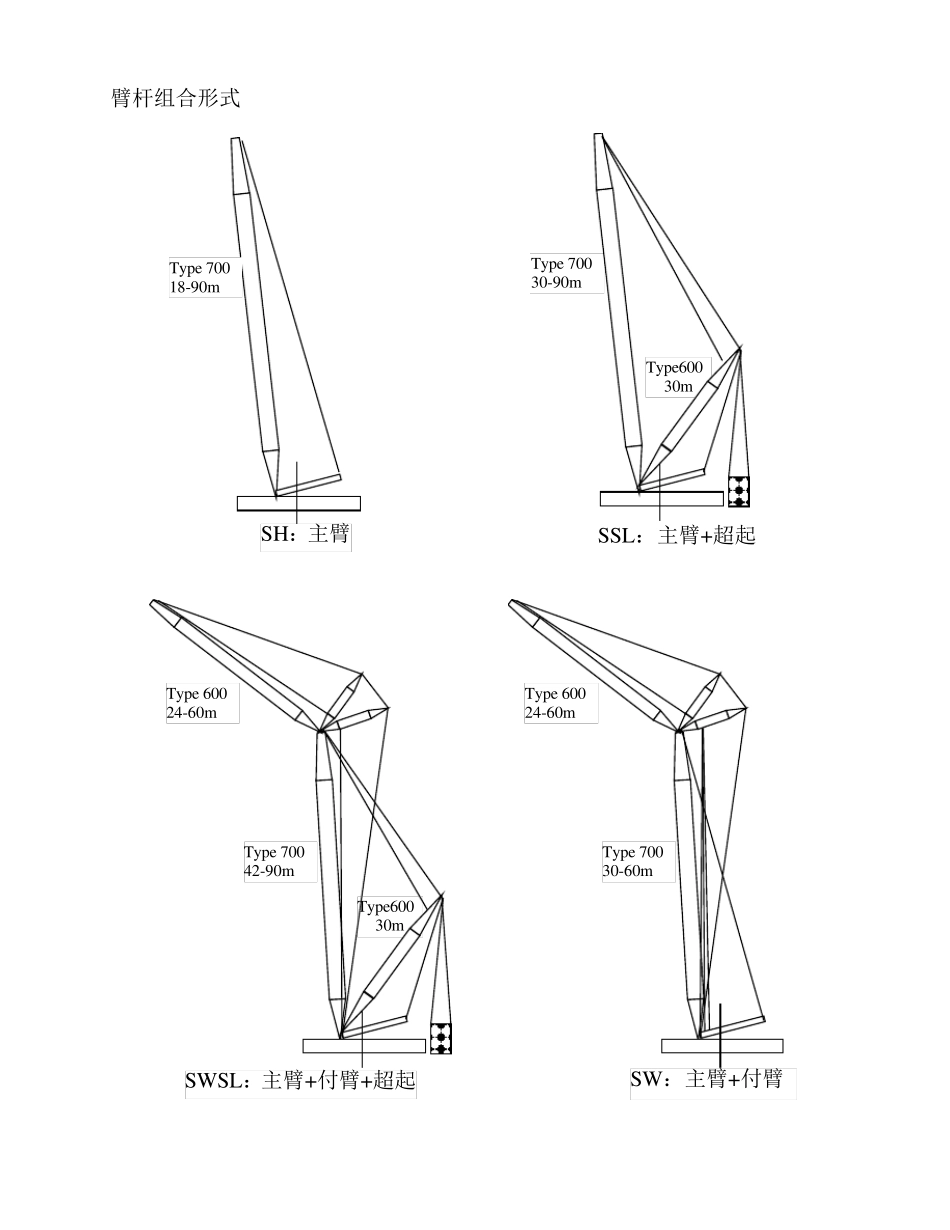

DEMAG TC2600 500 吨格构式杆汽车吊 吊车外形图 单轴承重:12t,总重:83.8t,轮胎:14.00 R25 PR22,行驶速度:0-65km/h 站位示意图 10950 9100 1530 2300 7050 2900 3825 18000 15500 14000 11000 15500 14000 11000 R7700 R13000 R15000 3000 7000 主车尺寸 转弯半径 路基板尺寸: 6000×2600,需处理的地域面积:11000×7600,C 15 毛石(30%掺入)混凝土基础,深度2500。 压力扩散角38.6°,单支腿最大载荷小于 300 吨。 1500 250 4000 18000 1500 2850 3450 1500 2000 1500 2500 R 9000 R 16500 3000 臂杆组合形式 Type 700 18-90m SH:主臂 Type 700 30-90m Type600 30m SSL:主臂+超起 Type 700 42-90m Type600 30m SWSL:主臂+付臂+超起 Type 600 24-60m Type 700 30-60m SW:主臂+付臂 Type 600 24-60m 工作速度(无级变速) 部位 速度:最大m/分 单绳拉力KN 卷扬绳长m 1 卷扬 74 133 850 2 卷扬 74 133 850 主臂卷扬 41 870 E 卷扬 35 2×225 飞臂卷扬 41 670 回转 1RPM 吊钩 起重量 t 滑轮数 穿绳倍率 自重 t 安全限位m 500★ 2×11 2×22 9.475 4.6 300★ 2×5 2×11 8.810 4.3 250 11 22 4.620 4.6 150 5 11 5.450 4.3 42 1 3 2.610 2.7 16 1.000 ★双钩可分解为单钩。 风速及风压 性能表依据的数值:风速:9.8m/s,许用风压:60N/m2,载荷的迎风面积取:1.2m2/t。 使用中不得超过下表的数据: 主臂长度m 风速m/s 许用风压 N/m2 至 42 15.0 140 48-72 12.5 97 超过 72 9.8 60 通常按许用风压 60N/m2,载荷的迎风面积取:1.0m2/t计算。 风压×面积=风压×面积 风速=SQR(风压×1.6) DEMAG TC2600 500 吨格构式汽车吊最大地面承压力 SH 重型主臂,支腿范围15.5×15.5m SH 重型主臂,支腿范围14×14m 主臂长 m 配重 t 半径 m 载荷 t 承压力 N/cm2 主臂长 m 配重 t 半径 m 载荷 t 承压力 N/cm2 18 148 5 500 274 18 148 6 432 270 24 148 7 373 250 24 148 7 373 259 30 148 7 370 250 30 148 7 370 259 36 148 7 369 251 36 148 7 369 260 42 148 8 323 242 42 148 8 323 251 48 148 8 309 235 48 148 8 309 244 54 148 9 281 234 54 148 9 281 243 60...
