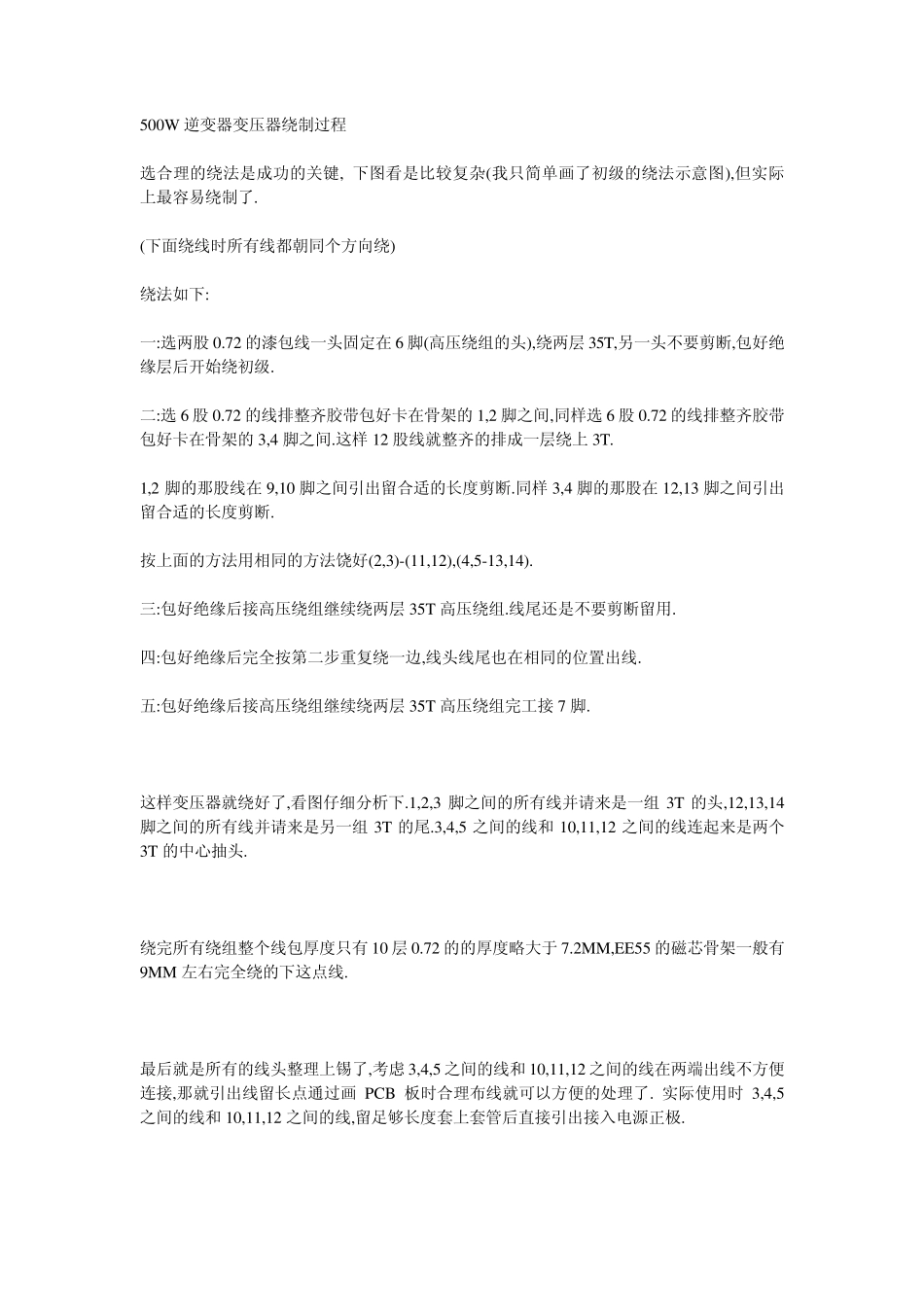

500W逆变器变压器绕制过程

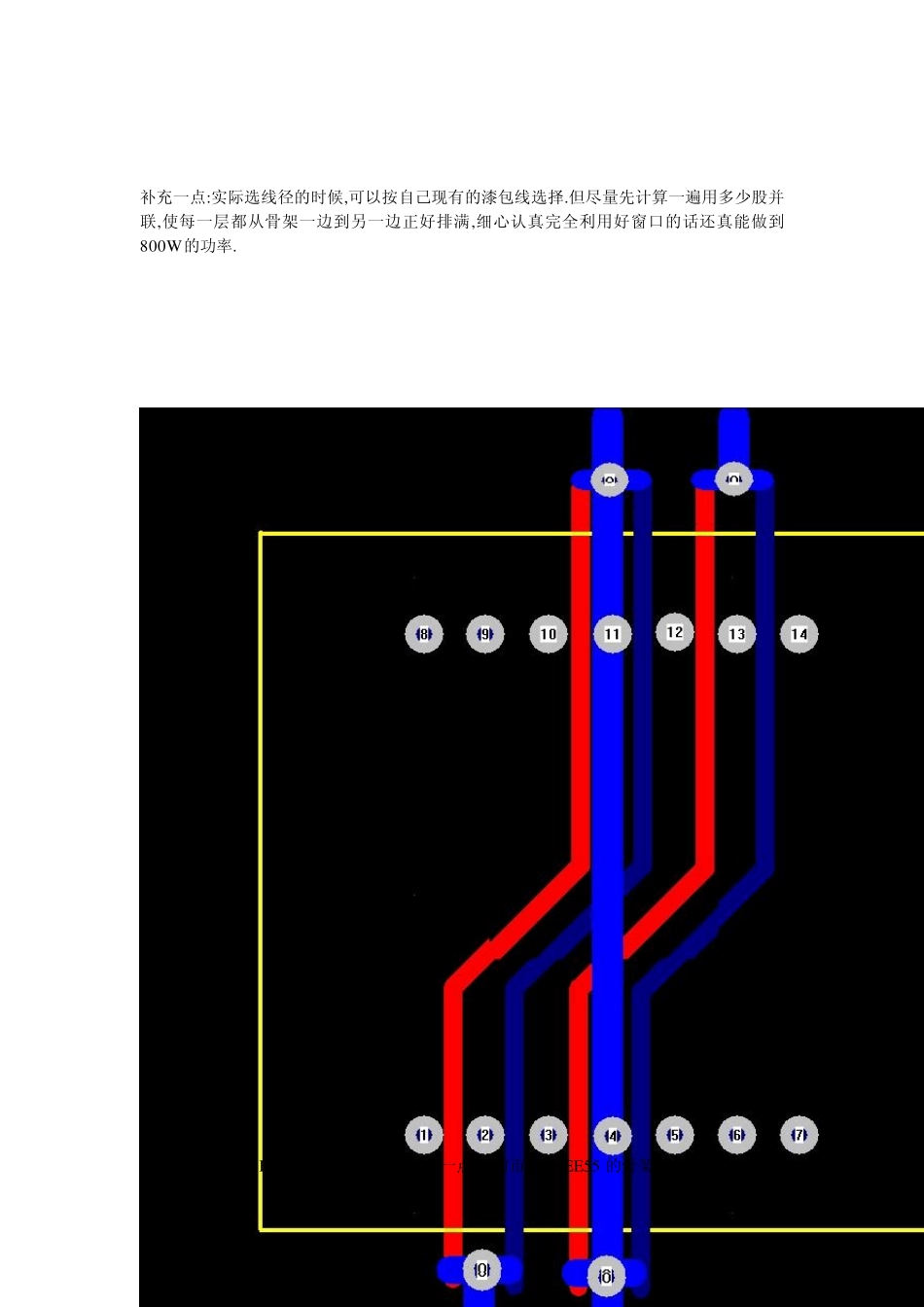

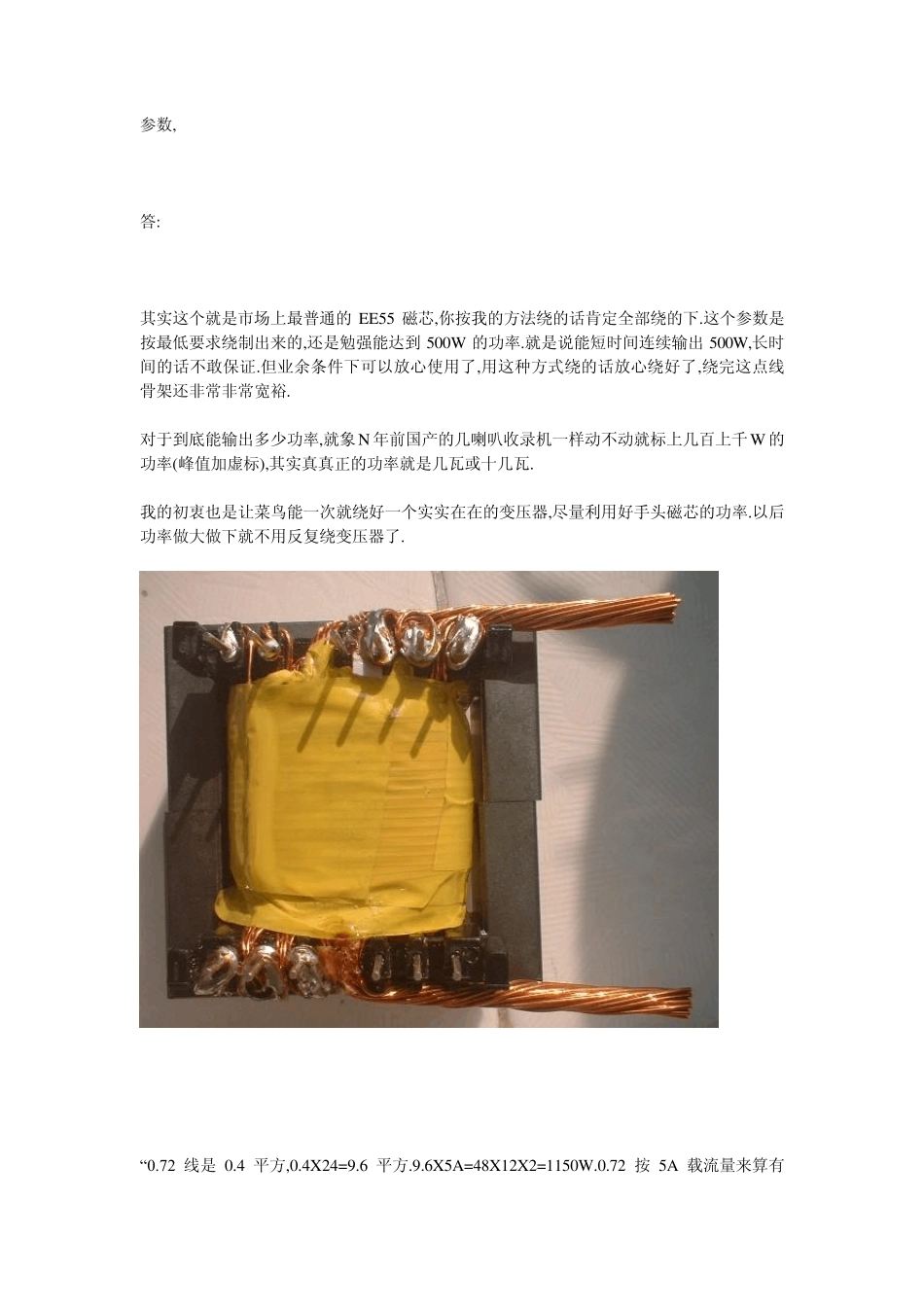

500W 逆变器变压器绕制过程 选合理的绕法是成功的关键, 下图看是比较复杂(我只简单画了初级的绕法示意图),但实际上最容易绕制了. (下面绕线时所有线都朝同个方向绕) 绕法如下: 一:选两股 0.72 的漆包线一头固定在 6 脚(高压绕组的头),绕两层 35T,另一头不要剪断,包好绝缘层后开始绕初级. 二:选6 股 0.72 的线排整齐胶带包好卡在骨架的1,2 脚之间,同样选6 股 0.72 的线排整齐胶带包好卡在骨架的3,4 脚之间.这样 12 股线就整齐的排成一层绕上3T. 1,2 脚的那股线在 9,10 脚之间引出留合适的长度剪断.同样 3,4 脚的那股在 12,13 脚之间引出留合适的长度剪断. 按上面的方法用相同的方法饶好(2,3)-(11,12),(4,5-13,14). 三:包好绝缘后接高压绕组继续绕两层 35T 高压绕组.线尾还是不要剪断留用. 四:包好绝缘后完全按第二步重复绕一边,线头线尾也在相同的位置出线. 五:包好绝缘后接高压绕组继续绕两层 35T 高压绕组完工接 7 脚. 这样变压器就绕好了,看图仔细分析下.1,2,3 脚之间的所有线并请来是一组 3T 的头,12,13,14脚之间的所有线并请来是另一组 3T 的尾.3,4,5 之间的线和 10,11,12 之间的线连起来是两个3T 的中心抽头. 绕完所有绕组整个线包厚度只有10 层 0.72 的的厚度略大于 7.2MM,EE55 的磁芯骨架一般有9MM 左右完全绕的下这点线. 最后就是所有的线头整理上锡了,考虑 3,4,5 之间的线和 10,11,12 之间的线在两端出线不方便连接,那就引出线留长点通过画PCB 板时合理布线就可以方便的处理了. 实际使用时 3,4,5之间的线和 10,11,12 之间的线,留足够长度套上套管后直接引出接入电源正极. 补充一点:实际选线径的时候,可以按自己现有的漆包线选择.但尽量先计算一遍用多少股并联,使每一层都从骨架一边到另一边正好排满,细心认真完全利用好窗口的话还真能做到800W 的功率. 问: 这个参数绕制的 EE55 不止 500W 吧?还有一点:目前市场上 EE55 的骨架很少能容下你给的参数, 答: 其实这个就是市场上最普通的EE55 磁芯,你按我的方法绕的话肯定全部绕的下.这个参数是按最低要求绕制出来的,还是勉强能达到500W 的功率.就是说能短时间连续输出500W,长时间的话不敢保证.但业余条件下可以放心使用了,用这种方式绕的话放心绕好了,绕完这点线骨架还非常非常宽裕. 对于到底能输出多少功率,就象N 年前国产的几喇叭收录机一样动不动就标上几百上千 W 的功率(峰值加虚标),其实真真正的...
