500千伏广南变电站工程

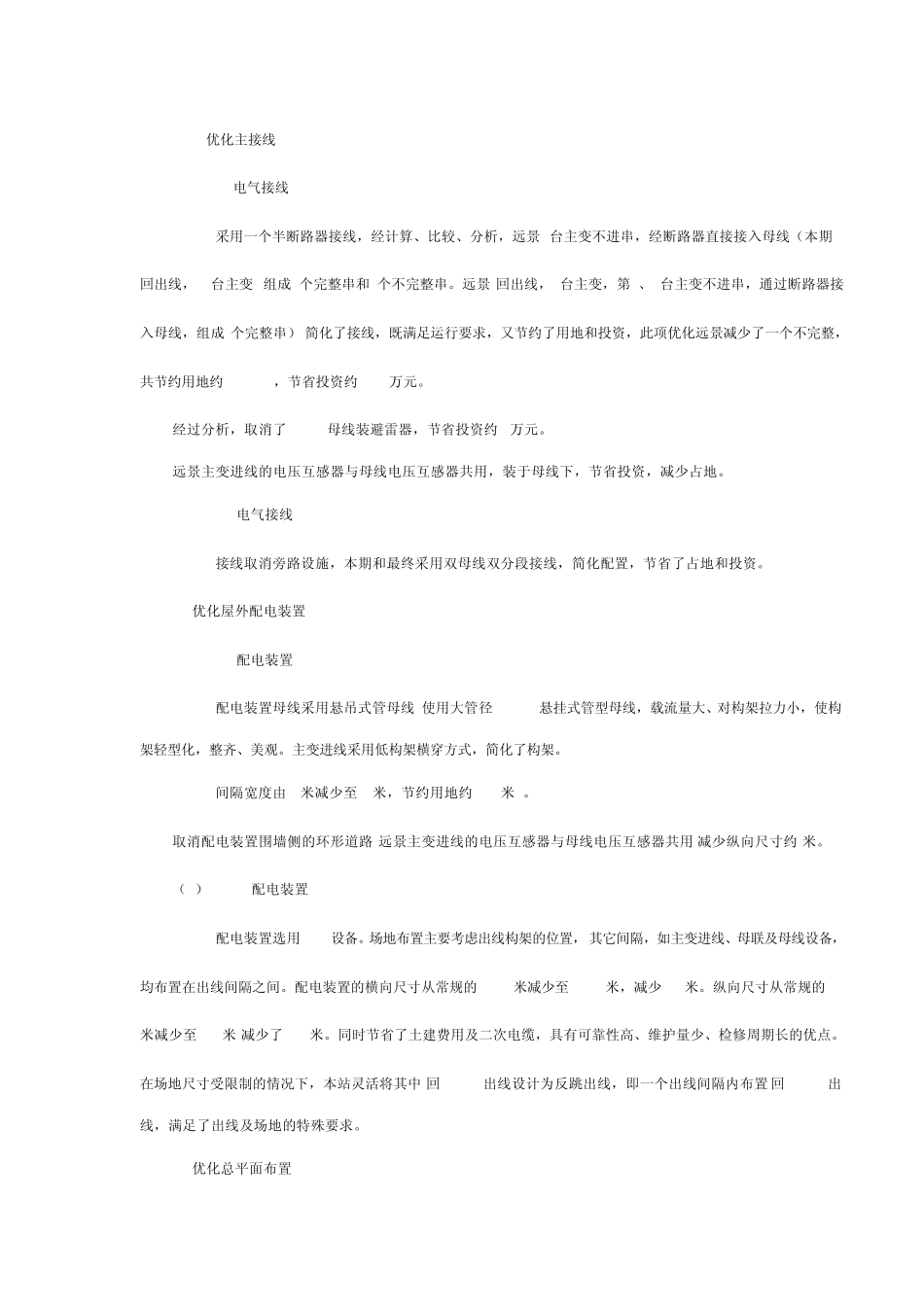

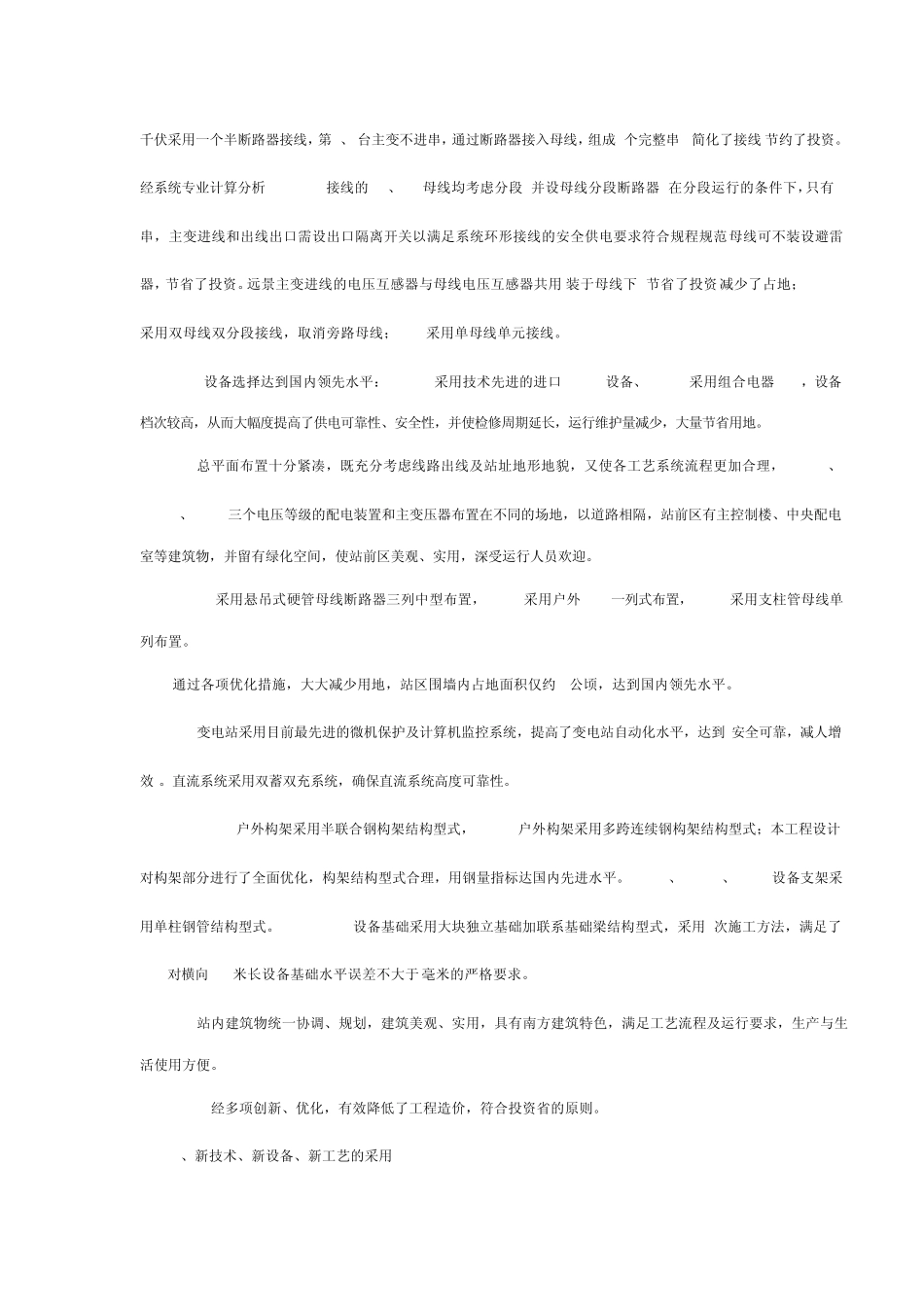

500千伏广南变电站工程一、工程概况500kV 广南变电站的供电范围为广州市的番禺区、海珠区、芳村区以及天河区的珠江新城一带,2005年向上述区域的15座 220kV 变电站供电(其中3座供电1-2台主变),这 15座 220kV 站的电力部分来自黄埔B 厂、珠江电厂以及北郊-罗涌-荔湾的220kV 线路送入的电力。广南输变电工程的建设, 大大改善了广州南部电网220kV 电源线不足的局面, 改善了广州南部电网的结构, 提高了对广州南部电网的供电能力, 并提高了广州电网供电的可靠性。广南站处于广东500kV 主网架的中心位置, 是一座枢纽变电站。1.2 建设规模（ 1）主变压器容量：本期2×1000兆伏安，最终4×1000兆伏安（ 2） 500kV 出线：本期4回 , 最终为6回（ 3） 220kV 出线：本期14回最终16回（ 4） 35kV 无功补偿装置：本期：电容器组：2×（ 2×60兆乏） ，电抗器组： 2×（ 2×60兆乏）最终：电容器组：4×（ 3×60兆乏） ，电抗器组：4×（ 2×60兆乏）二 . 设计创新成果1、设计特点(1) 站址选择合理：500kV 广南变电站位于广州市番禺区南村镇坑头村与白水村之间，属珠江三角洲网河区域。站址为非农田保护用地，符合当地城镇规划，不影响当地的土地开发利用；站址处于负荷中心，站址四周较为开阔,进出线走廊条件较好，配套线路投资省，网架结构合理。站址北面为金山大道，站址交通便利，占用山丘高差小，地质情况良好，基础处理费用较少。(2)根据工程特点精心设计，电气主接线正确、先进，高标准地满足了安全、可靠、灵活、经济的要求。500千伏采用一个半断路器接线，第3、4台主变不进串，通过断路器接入母线，组成4个完整串,简化了接线,节约了投资。经系统专业计算分析, 500kV接线的1M、2M母线均考虑分段,并设母线分段断路器,在分段运行的条件下，只有2串，主变进线和出线出口需设出口隔离开关以满足系统环形接线的安全供电要求,符合规程规范;母线可不装设避雷器，节省了投资。远景主变进线的电压互感器与母线电压互感器共用,装于母线下,节省了投资,减少了占地；220kV采用双母线双分段接线，取消旁路母线；35kV采用单母线单元接线。(3)设备选择达到国内领先水平： 500kV采用技术先进的进口H-GIS设备、220kV采用组合电器GIS，设备档次较高，从而大幅度提高了供电可靠性、安全性，并使检修周期延长，运行维护量减少，大量节省用地。(4)总平面布置十分紧凑，既充分考虑线路出线及站址地形地貌，又使各工艺系统流程更加合理，5...
