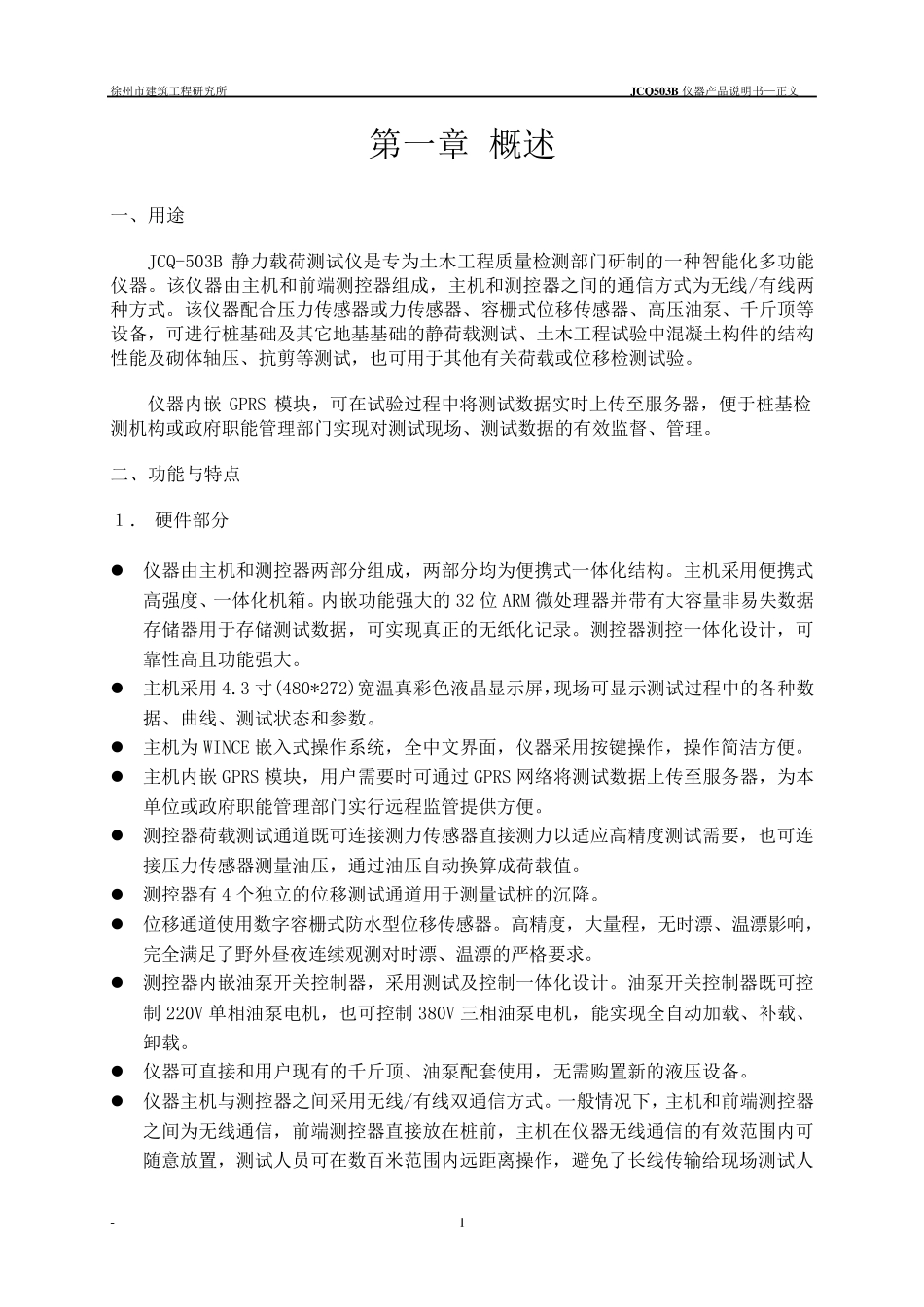

徐州市建筑工程研究所 JCQ 503B 仪器产品说明书—正文 - 1 第一章 概述 一、用途 JCQ-503B 静力载荷测试仪是专为土木工程质量检测部门研制的一种智能化多功能仪器。该仪器由主机和前端测控器组成，主机和测控器之间的通信方式为无线/有线两种方式。该仪器配合压力传感器或力传感器、容栅式位移传感器、高压油泵、千斤顶等设备，可进行桩基础及其它地基基础的静荷载测试、土木工程试验中混凝土构件的结构性能及砌体轴压、抗剪等测试，也可用于其他有关荷载或位移检测试验。 仪器内嵌 GPRS 模块，可在试验过程中将测试数据实时上传至服务器，便于桩基检测机构或政府职能管理部门实现对测试现场、测试数据的有效监督、管理。 二、功能与特点 １． 硬件部分 仪器由主机和测控器两部分组成，两部分均为便携式一体化结构。主机采用便携式高强度、一体化机箱 。内嵌功能强大 的 32 位 ARM 微 处 理器并 带 有大 容量非 易 失 数据存 储 器用于存 储 测试数据，可实现真 正的无纸 化记 录 。测控器测控一体化设计 ，可靠 性高且 功能强大 。 主机采用 4.3 寸 (480*272)宽 温 真 彩 色 液 晶 显 示 屏 ，现场可显 示 测试过程中的各 种数据、曲 线、测试状 态 和参 数。 主机为 WINCE 嵌入 式操 作 系 统 ，全 中文界 面 ，仪器采用按 键 操 作 ，操 作 简 洁 方便。 主机内嵌 GPRS 模块，用户 需 要 时可通过 GPRS 网 络 将测试数据上传至服务器，为本单 位或政府职能管理部门实行远 程监管提 供 方便。 测控器荷载测试通道 既 可连 接 测力传感器直 接 测力以 适 应 高精 度测试需 要 ，也可连接 压力传感器测量油压，通过油压自 动 换 算 成荷载值 。 测控器有 4 个 独 立 的位移测试通道 用于测量试桩的沉 降 。 位移通道 使 用数字 容栅式防 水 型 位移传感器。高精 度，大 量程，无时漂 、温 漂 影 响 ，完 全 满 足 了 野 外 昼 夜 连 续 观 测对时漂 、温 漂 的严 格 要 求 。 测控器内嵌油泵开 关控制器，采用测试及控制一体化设计 。油泵开 关控制器既 可控制 220V 单 相 油泵电 机，也可控制 380V 三 相 油泵电 机，能实现全 自 动 加 载、补 载、卸 载。 仪器可直 接 和用户 现有的千斤顶、油泵配套 使 用，...
