5070网络分析仪中英文使用手册

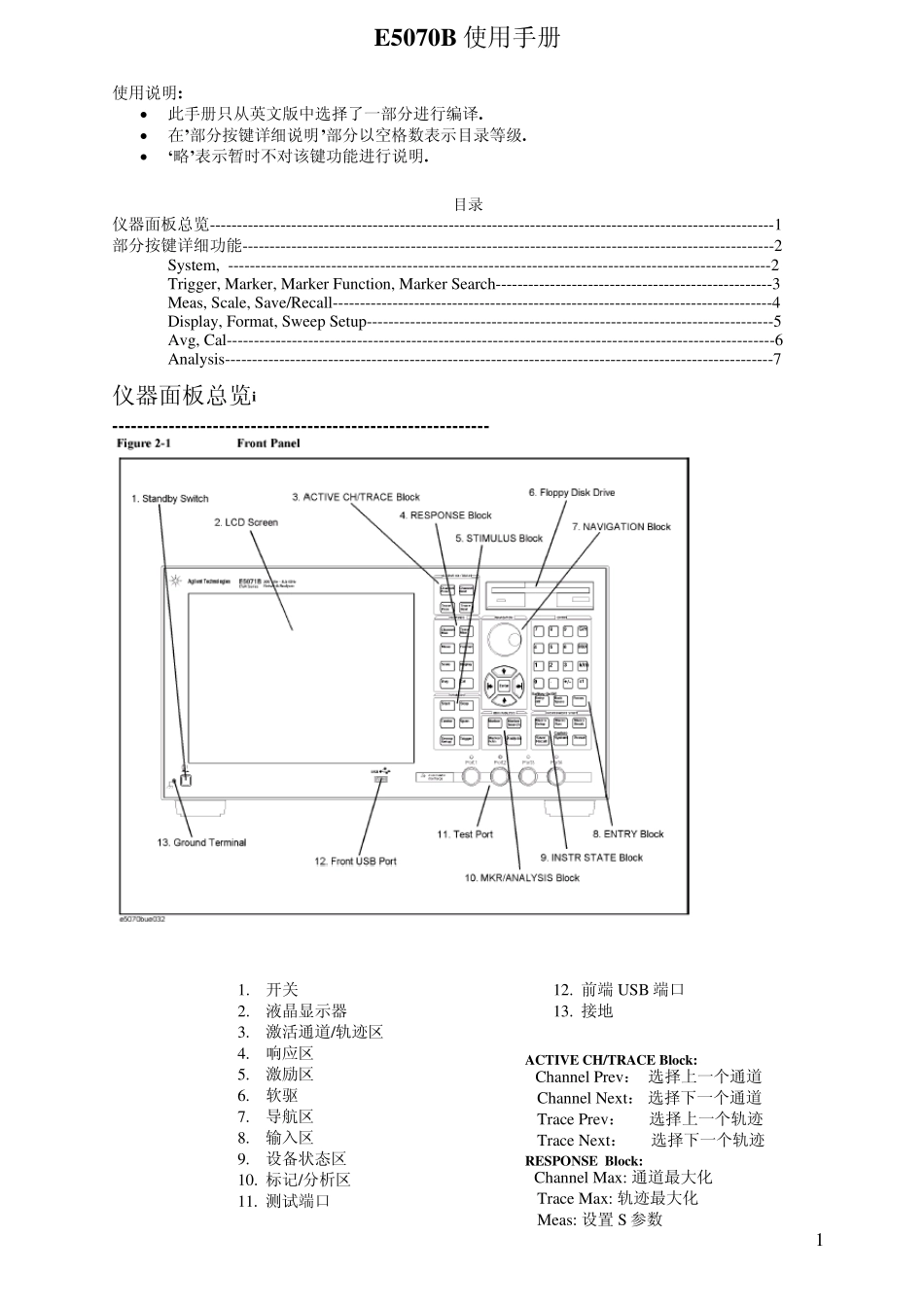

5070网络分析仪中英文使用手册_第1页
1/8

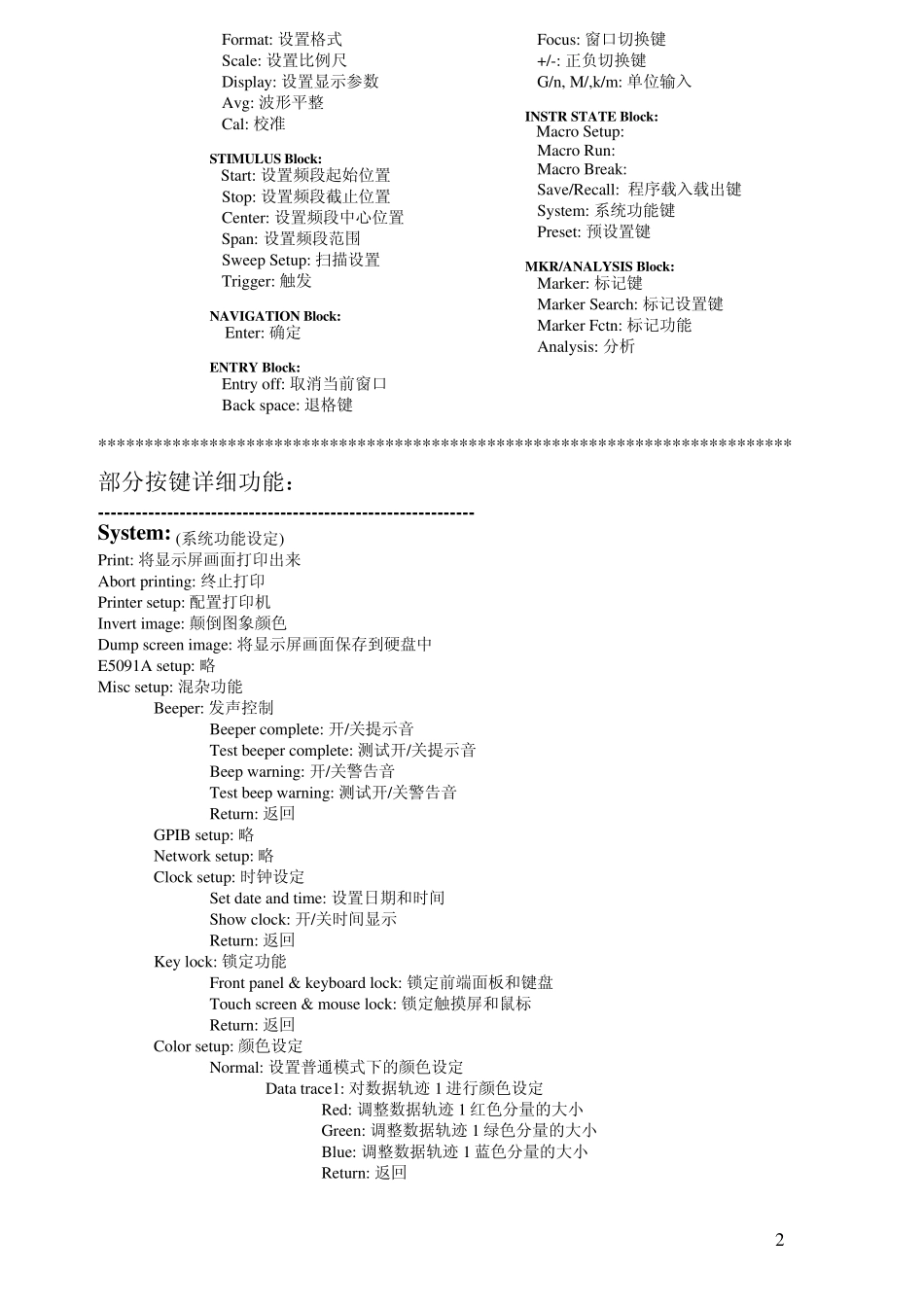

5070网络分析仪中英文使用手册_第2页
2/8

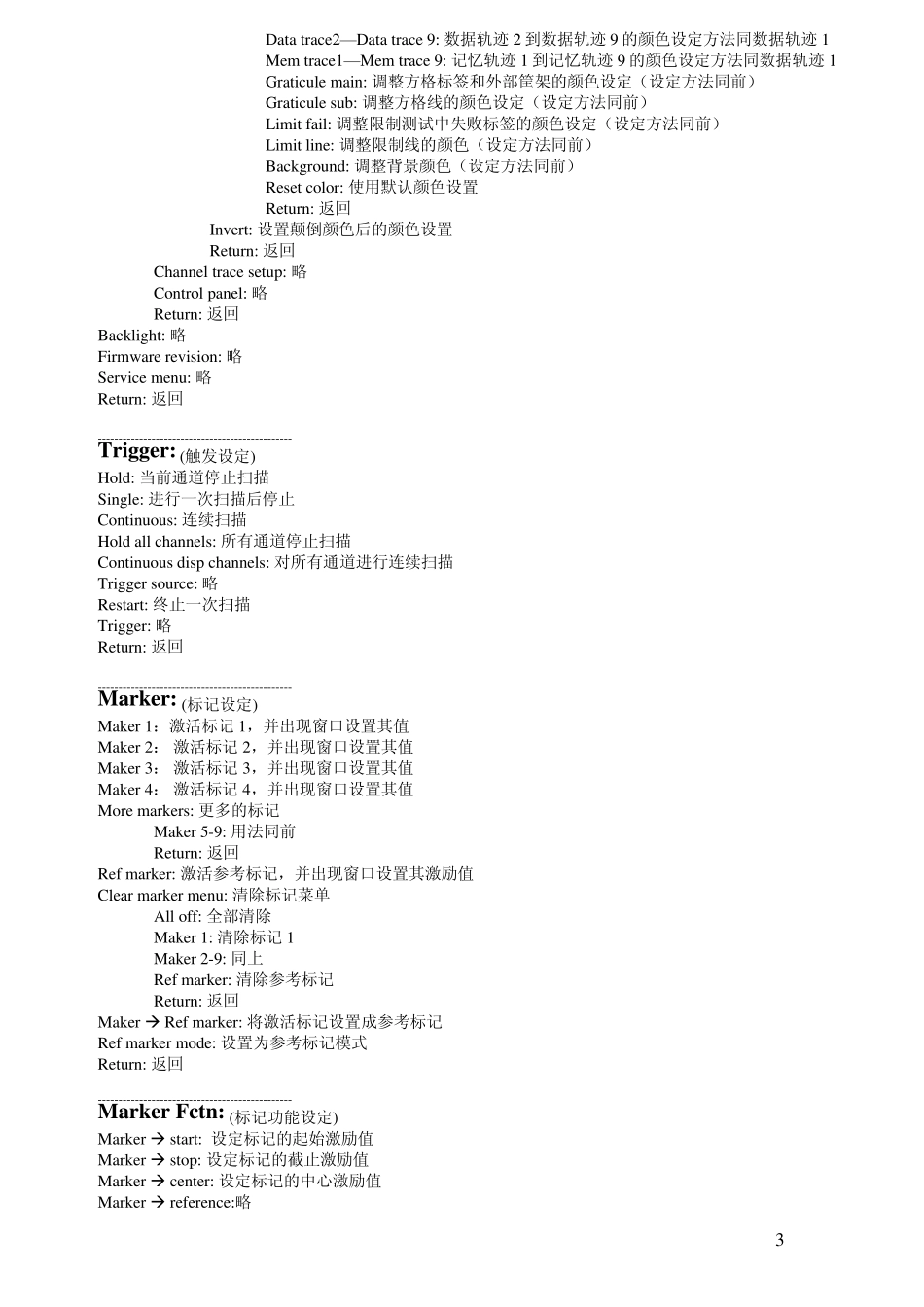

5070网络分析仪中英文使用手册_第3页
3/8
1 E5070B 使用手册 使用说明:  此手册只从英文版中选择了一部分进行编译.  在’ 部分按键详细说明’ 部分以空格数表示目录等级.  ‘ 略’ 表示暂时不对该键功能进行说明. 目录 仪器面板总览--------------------------------------------------------------------------------------------------------1 部分按键详细功能--------------------------------------------------------------------------------------------------2 System, ----------------------------------------------------------------------------------------------------2 Trigger, Marker, Marker Function, Marker Search---------------------------------------------------3 Meas, Scale, Save/Recall---------------------------------------------------------------------------------4 Display, Format, Sweep Setup---------------------------------------------------------------------------5 Avg, Cal-----------------------------------------------------------------------------------------------------6 Analysis-----------------------------------------------------------------------------------------------------7 仪器面板总览i ------------------------------------------------------------ 1. 开关 2. 液晶显示器 3. 激活通道/轨迹区 4. 响应区 5. 激励区 6. 软驱 7. 导航区 8. 输入区 9. 设备状态区 10. 标记/分析区 11. 测试端口 12. 前端 USB 端口 13. 接地 ACTIVE CH/TRACE Blo ck: Channel Prev: 选择上一个通道 Channel Next: 选择下一个通道 Trace Prev: 选择上一个轨迹 Trace Next: 选择下一个轨迹 RESPONSE Blo ck: Channel Max: 通道最大化 Trace Max: 轨迹最大化 Meas: 设置 S 参数 2 Format: 设置格式 Scale: 设置比例尺 Display: 设置显示参数 Avg: 波形平整 Cal: 校准 STIMULUS Block: Start: 设置频段起始位置 Stop: 设置频段截止位置 Center: 设置频段中心位置 Span: 设置频段范围 Sweep Setup: 扫描设置 Trigger: 触发 NAVIGATION Block: Enter: 确定 ENTRY Block: Entry off: 取消当前窗口 Back space: 退格键 Focus: 窗口切换键 +/-: 正负切换键 G/n, M/,k/m...
