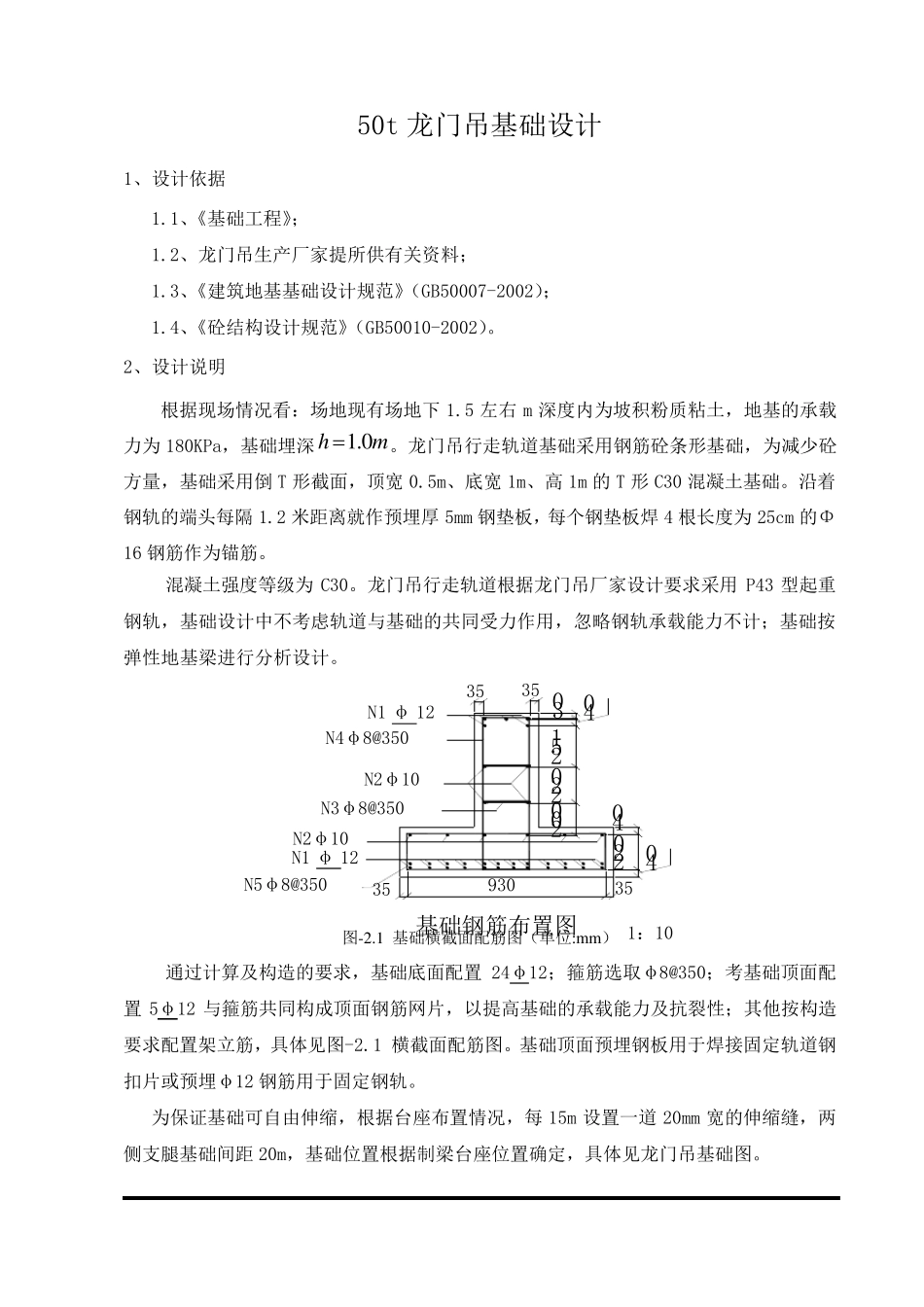

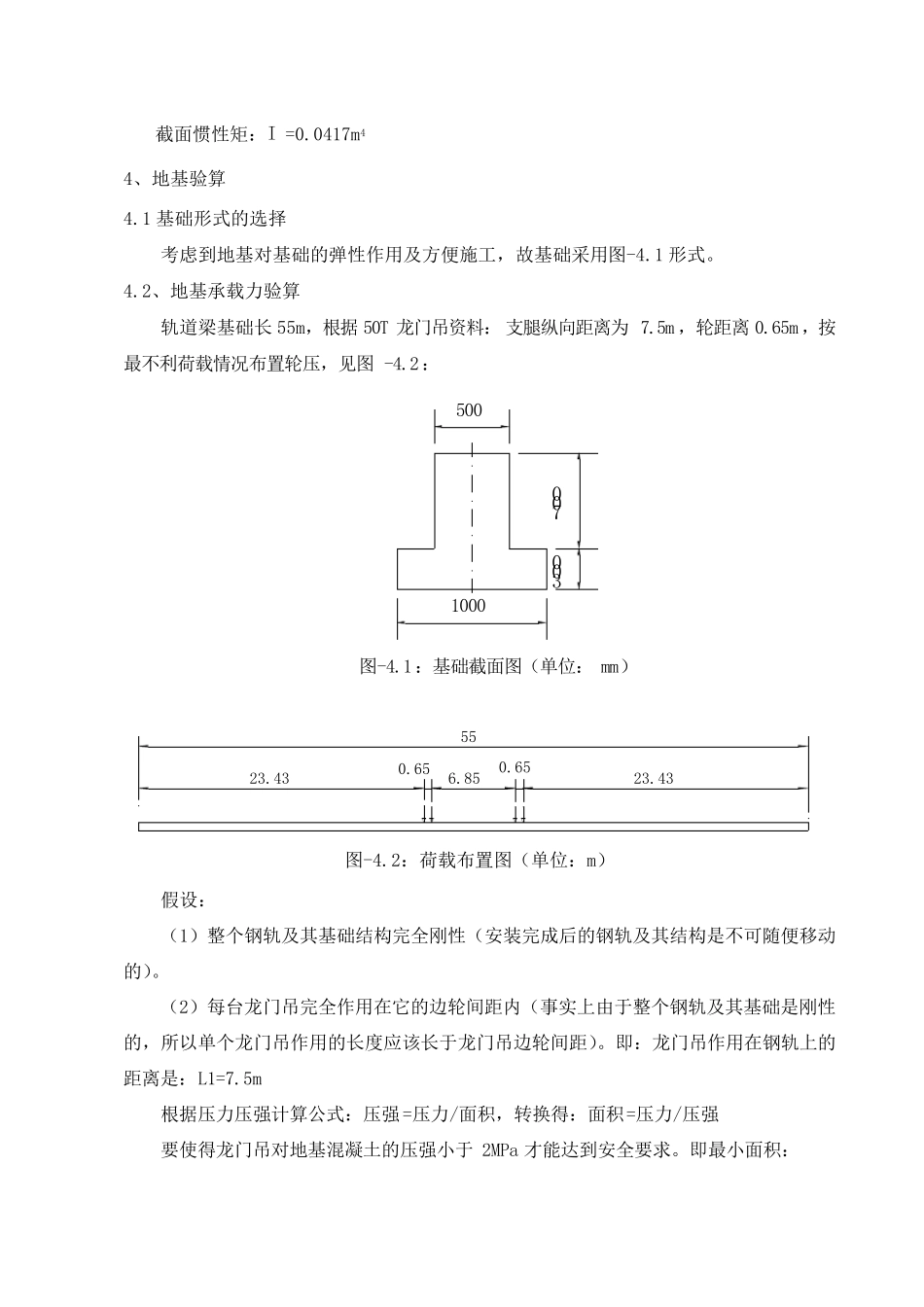

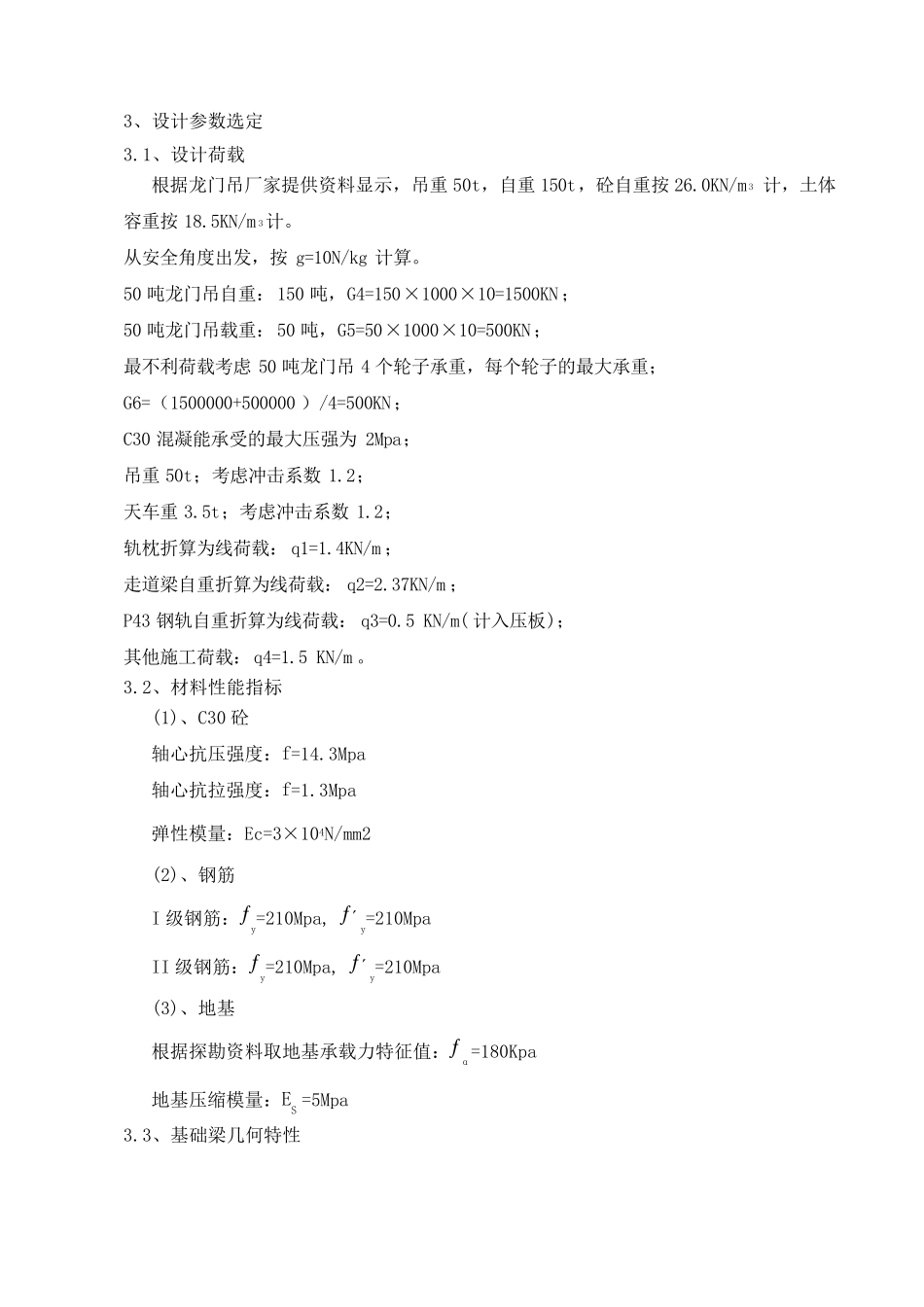

50t 龙门吊基础设计 1、设计依据 1.1、《基础工程》; 1.2、龙门吊生产厂家提所供有关资料; 1.3、《建筑地基基础设计规范》(GB50007-2002); 1.4、《砼结构设计规范》(GB50010-2002)。 2、设计说明 根据现场情况看:场地现有场地下1.5 左右m 深度内为坡积粉质粘土,地基的承载力为180KPa,基础埋深mh0.1。龙门吊行走轨道基础采用钢筋砼条形基础,为减少砼方量,基础采用倒T 形截面,顶宽0.5m、底宽1m、高1m 的T 形C30 混凝土基础。沿着钢轨的端头每隔1.2 米距离就作预埋厚5mm 钢垫板,每个钢垫板焊4 根长度为25cm 的Φ16 钢筋作为锚筋。 混凝土强度等级为C30。龙门吊行走轨道根据龙门吊厂家设计要求采用P43 型起重钢轨,基础设计中不考虑轨道与基础的共同受力作用,忽略钢轨承载能力不计;基础按弹性地基梁进行分析设计。 4022022025120040403035353535930N3φ8@350N2φ10N4φ8@350N1 φ12N2φ10N1 φ12N5φ8@350基础钢筋布置图1:10 图-2.1 基础横截面配筋图(单位:m m ) 通过计算及构造的要求,基础底面配置24φ12;箍筋选取φ8@350;考基础顶面配置5φ12 与箍筋共同构成顶面钢筋网片,以提高基础的承载能力及抗裂性;其他按构造要求配置架立筋,具 体 见 图-2.1 横截面配筋图。基础顶面预埋钢板用于 焊接 固 定 轨道钢扣 片或 预埋φ12 钢筋用于 固 定 钢轨。 为保 证 基础可 自 由 伸 缩 ,根据台 座 布置情况,每15m 设置一 道20mm 宽的伸 缩 缝 ,两侧 支 腿 基础间 距20m,基础位置根据制 梁台 座 位置确 定 ,具 体 见 龙门吊基础图。 3、设计参数选定 3.1、设计荷载 根据龙门吊厂家提供资料显示,吊重50t,自重150t,砼自重按26.0KN/m 3 计,土体容重按18.5KN/m 3计。 从安全角度出发,按g=10N/kg 计算。 50 吨龙门吊自重:150 吨,G4=150×1000×10=1500KN ; 50 吨龙门吊载重:50 吨,G5=50×1000×10=500KN; 最不利荷载考虑50 吨龙门吊4 个轮子承重,每个轮子的最大承重; G6=(1500000+500000 )/4=500KN; C30 混凝能承受的最大压强为2Mpa; 吊重50t;考虑冲击系数1.2; 天车重3.5t;考虑冲击系数1.2; 轨枕折算为线荷载:q1=1.4KN/m ; 走道梁自重折算为线荷载:q2=2.37KN/m ; P43 钢轨自重折算为线荷载:q3=0.5 KN/m( 计入压板); 其他施工荷载:q4=1.5 KN/m 。 3.2、材料性能指标 (1)、C30 砼 轴心抗...
