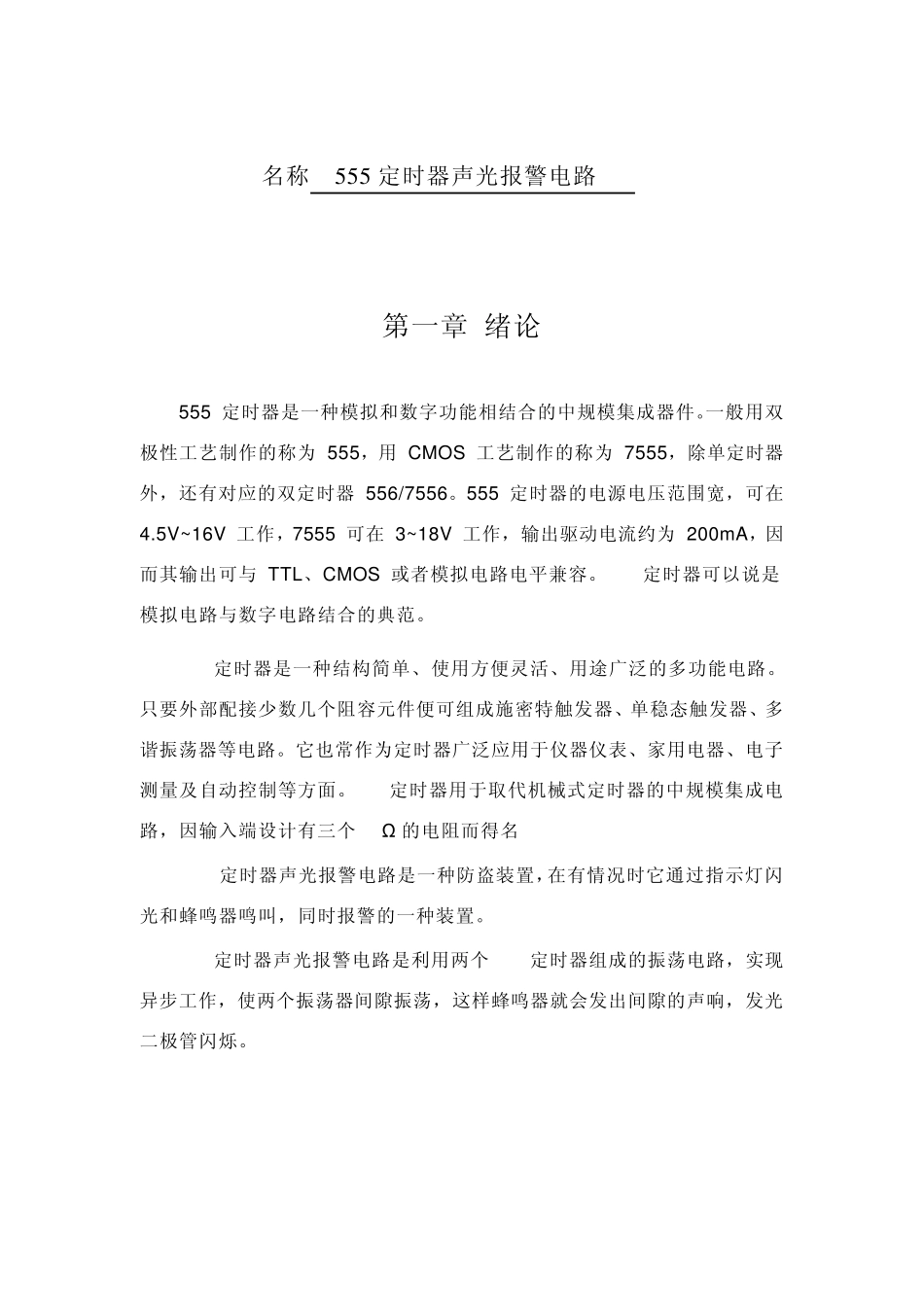

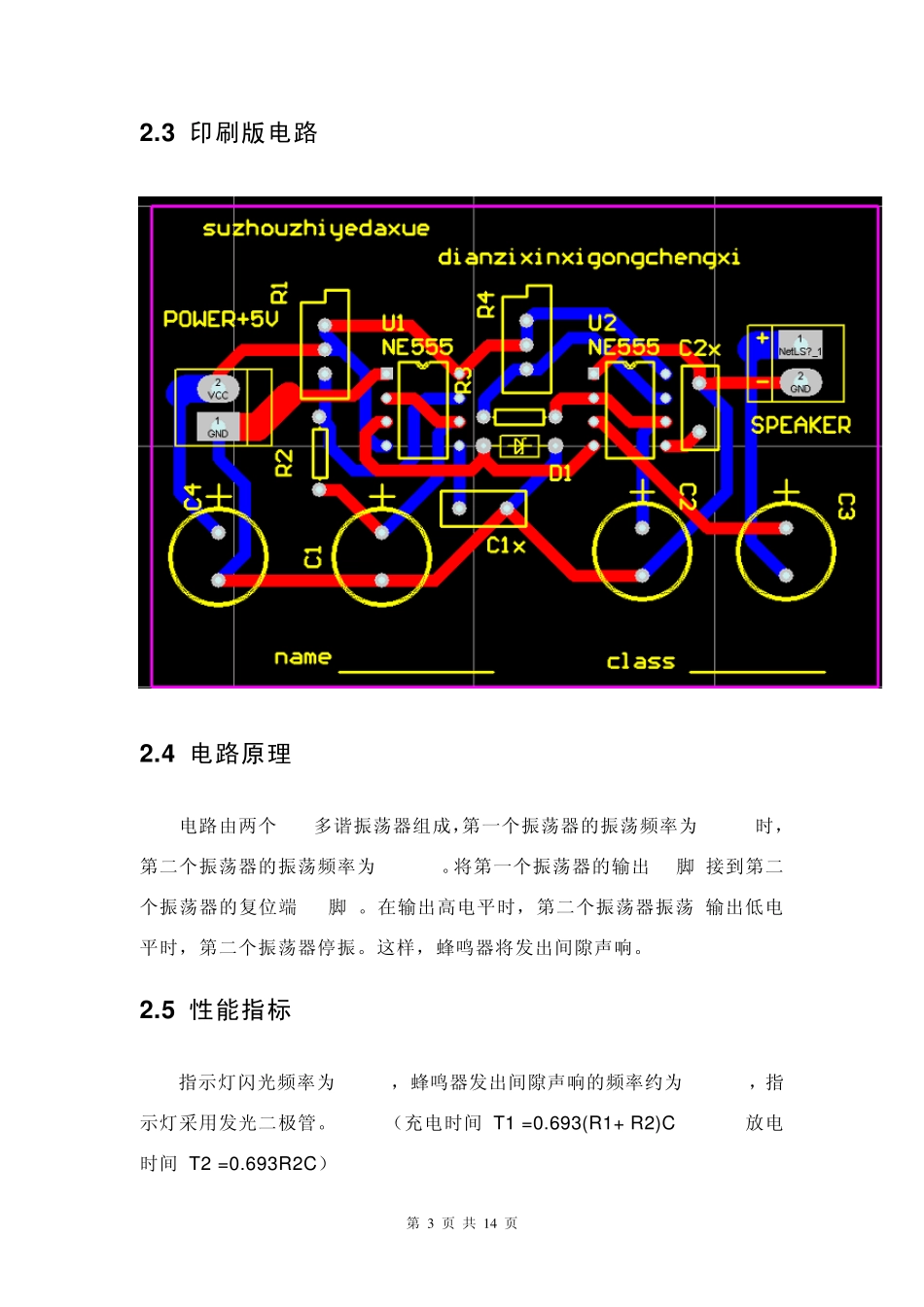

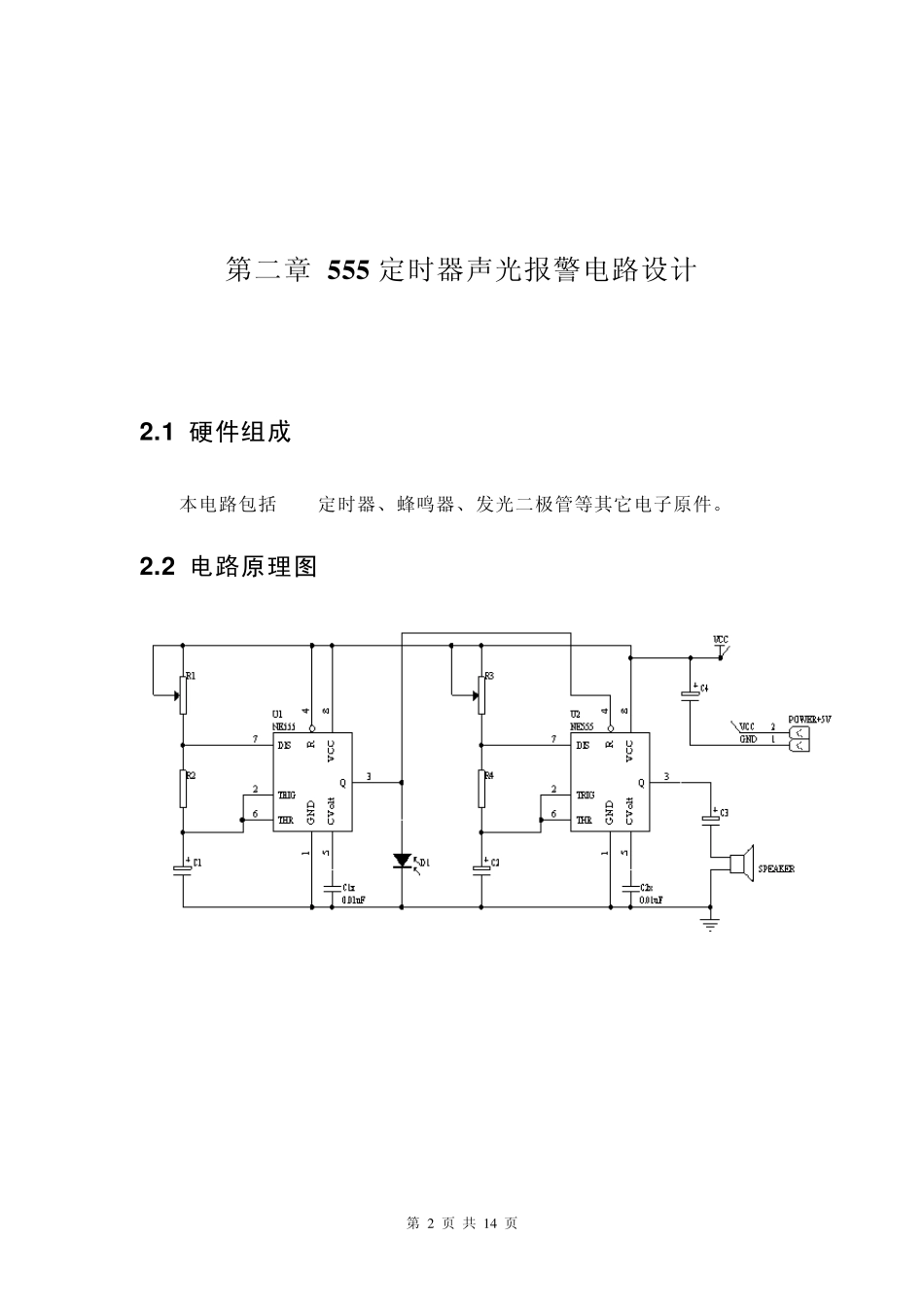

名称 5 5 5 定时器声光报警电路 第一章 绪论 555 定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为 555，用 CMOS 工艺制作的称为 7555，除单定时器外，还有对应的双定时器 556/7556。555 定时器的电源电压范围宽，可在 4.5V~16V 工作，7555 可在 3~18V 工作，输出驱动电流约为 200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。555定时器可以说是模拟电路与数字电路结合的典范。 555定时器是一种结构简单、使用方便灵活、用途广泛的多功能电路。只要外部配接少数几个阻容元件便可组成施密特触发器、单稳态触发器、多谐振荡器等电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。555定时器用于取代机械式定时器的中规模集成电路，因输入端设计有三个 5kΩ 的电阻而得名 555定时器声光报警电路是一种防盗装置，在有情况时它通过指示灯闪光和蜂鸣器鸣叫，同时报警的一种装置。 555定时器声光报警电路是利用两个 555定时器组成的振荡电路，实现异步工作，使两个振荡器间隙振荡，这样蜂鸣器就会发出间隙的声响，发光二极管闪烁。 第 2 页 共 1 4 页 第二章 5 5 5 定时器声光报警电路设计 2 .1 硬件组成 本电路包括555定时器、蜂鸣器、发光二极管等其它电子原件。 2 .2 电路原理图 第 3 页 共 1 4 页 2 .3 印刷版电路 2 .4 电路原理 电路由两个555多谐振荡器组成，第一个振荡器的振荡频率为1~2Hz时，第二个振荡器的振荡频率为1000Hz。将第一个振荡器的输出(3脚)接到第二个振荡器的复位端(4脚)。在输出高电平时，第二个振荡器振荡;输出低电平时，第二个振荡器停振。这样，蜂鸣器将发出间隙声响。 2 .5 性能指标 指示灯闪光频率为1~2Hz，蜂鸣器发出间隙声响的频率约为1000Hz，指示灯采用发光二极管。 （充电时间 T1 =0.693(R1+ R2)C 放电时间 T2 =0.693R2C） 第 4 页 共 1 4 页 第三章 主要元器件原理及相关计算 3 .1 测量值 3.1 编号 器件名称 数量 理论值 测量值 R1 电位器 1 10kΩ 9.89 kΩ R2 电阻 1 2kΩ 2.03 kΩ R3 电位器 1 20kΩ 19.8 kΩ R4 电阻 1 2kΩ 2.05 kΩ C1X 碳膜电容 1 0.01μ F C2X 碳膜电容 1 0.01μ F C1 电解电容 1 100μ F C2 电解电容 1 0.1μ F C3 电解电容 1 4.7μ F C4 电解电容 1 10μ F 蜂鸣器 ...
