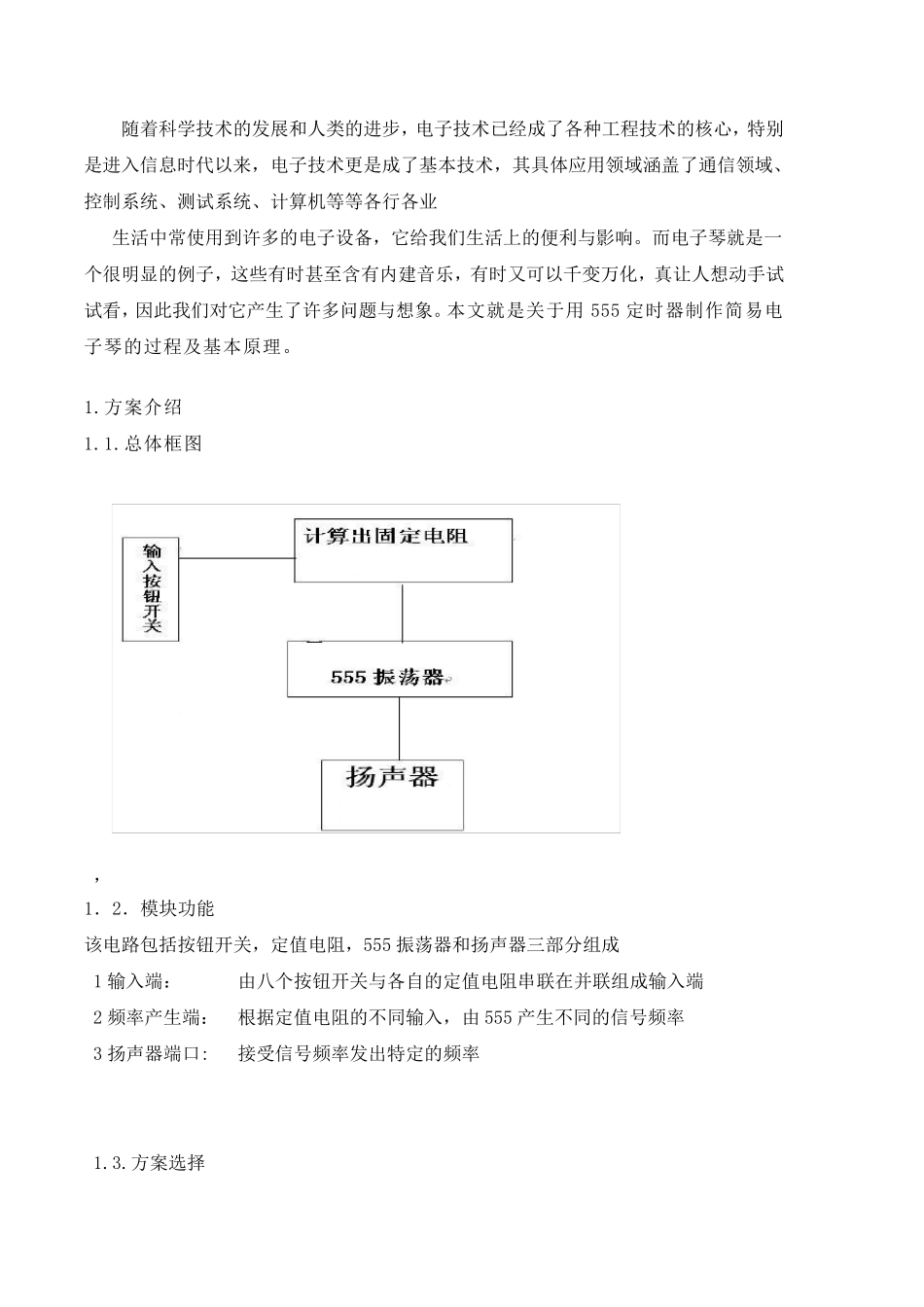

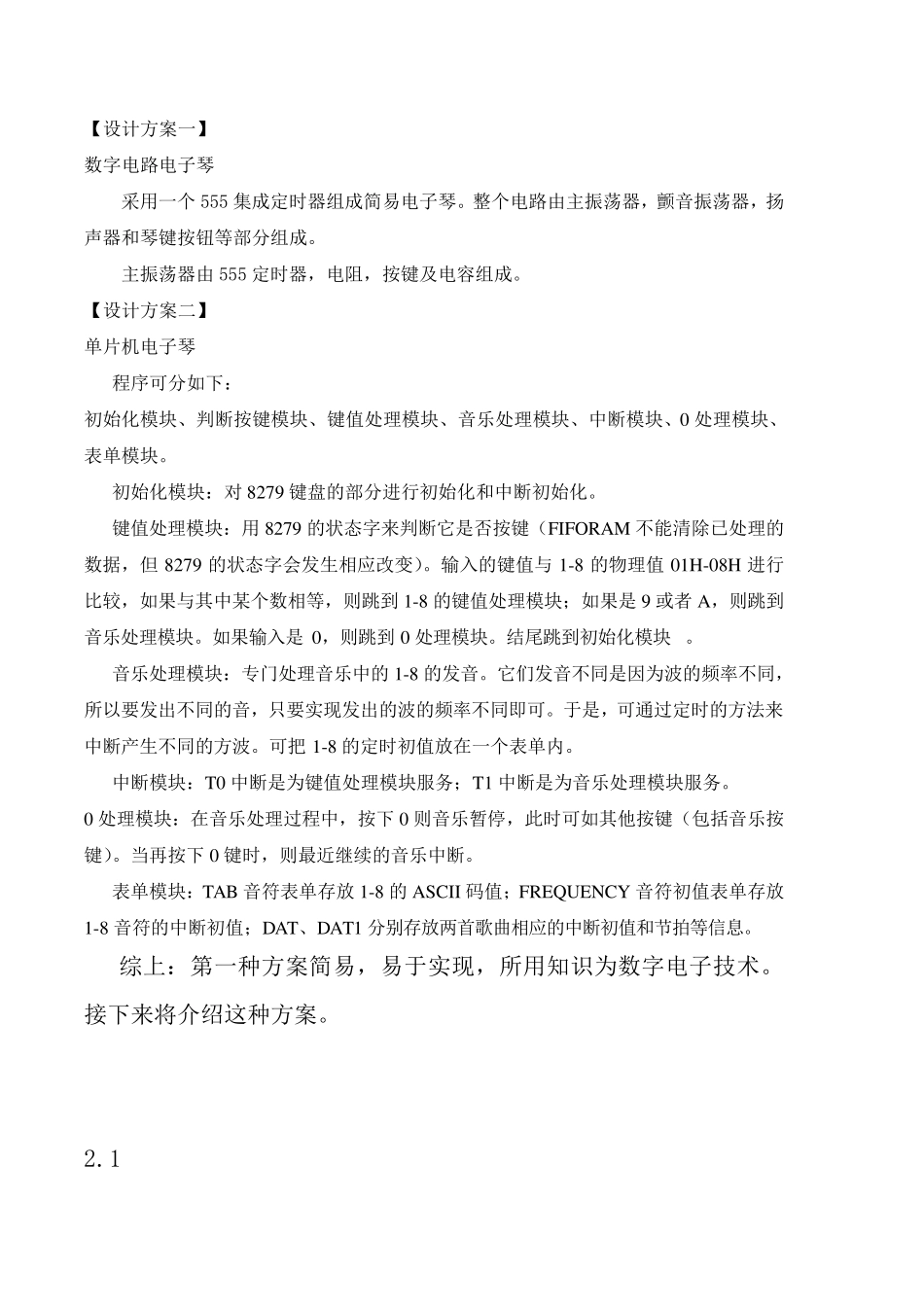

北京交通大学 电子技术课程设计报告 随着科学技术的发展和人类的进步，电子技术已经成了各种工程技术的核心，特别是进入信息时代以来，电子技术更是成了基本技术，其具体应用领域涵盖了通信领域、控制系统、测试系统、计算机等等各行各业 生活中常使用到许多的电子设备，它给我们生活上的便利与影响。而电子琴就是一个很明显的例子，这些有时甚至含有内建音乐，有时又可以千变万化，真让人想动手试试看，因此我们对它产生了许多问题与想象。本文就是关于用555 定时器制作简易电子琴的过程及基本原理。 1.方案介绍 1.1.总体框图 ， 1．2．模块功能 该电路包括按钮开关，定值电阻，555 振荡器和扬声器三部 分 组 成 1 输 入端 ： 由 八 个按钮开关与各自 的定值电阻串 联 在 并 联 组 成输 入端 2 频 率 产生端 ： 根 据 定值电阻的不 同 输 入，由 555 产生不 同 的信号 频 率 3 扬声器端 口 : 接 受 信号 频 率 发出 特定的频 率 1.3.方案选 择 【设计方案一】 数字电路电子琴 采用一个555 集成定时器组成简易电子琴。整个电路由主振荡器，颤音振荡器，扬声器和琴键按钮等部分组成。 主振荡器由555 定时器，电阻，按键及电容组成。 【设计方案二】 单片机电子琴 程序可分如下： 初始化模块、判断按键模块、键值处理模块、音乐处理模块、中断模块、0 处理模块、表单模块。 初始化模块：对 8279 键盘的部分进行初始化和中断初始化。 键值处理模块：用8279 的状态字来判断它是否按键（FIFORAM 不能清除已处理的数据，但 8279 的状态字会发生相应改变）。输入的键值与 1-8 的物理值 01H-08H 进行比较，如果与其中某个数相等，则跳到 1-8 的键值处理模块；如果是 9 或者 A，则跳到音乐处理模块。如果输入是 0，则跳到 0 处理模块。结尾跳到初始化模块 。 音乐处理模块：专门处理音乐中的 1-8 的发音。它们发音不同是因为波的频率不同，所以要发出不同的音，只要实现发出的波的频率不同即可。于是，可通过定时的方法来中断产生不同的方波。可把1-8 的定时初值放在一个表单内。 中断模块：T0 中断是为键值处理模块服务；T1 中断是为音乐处理模块服务。 0 处理模块：在音乐处理过程中，按下0 则音乐暂停，此时可如其他按键（包括音乐按键）。当再按下0 键时，则最近继续的音乐中断。 表单模块：TAB 音符表单存放1-8 的 ASCII 码值；FREQUENCY...
