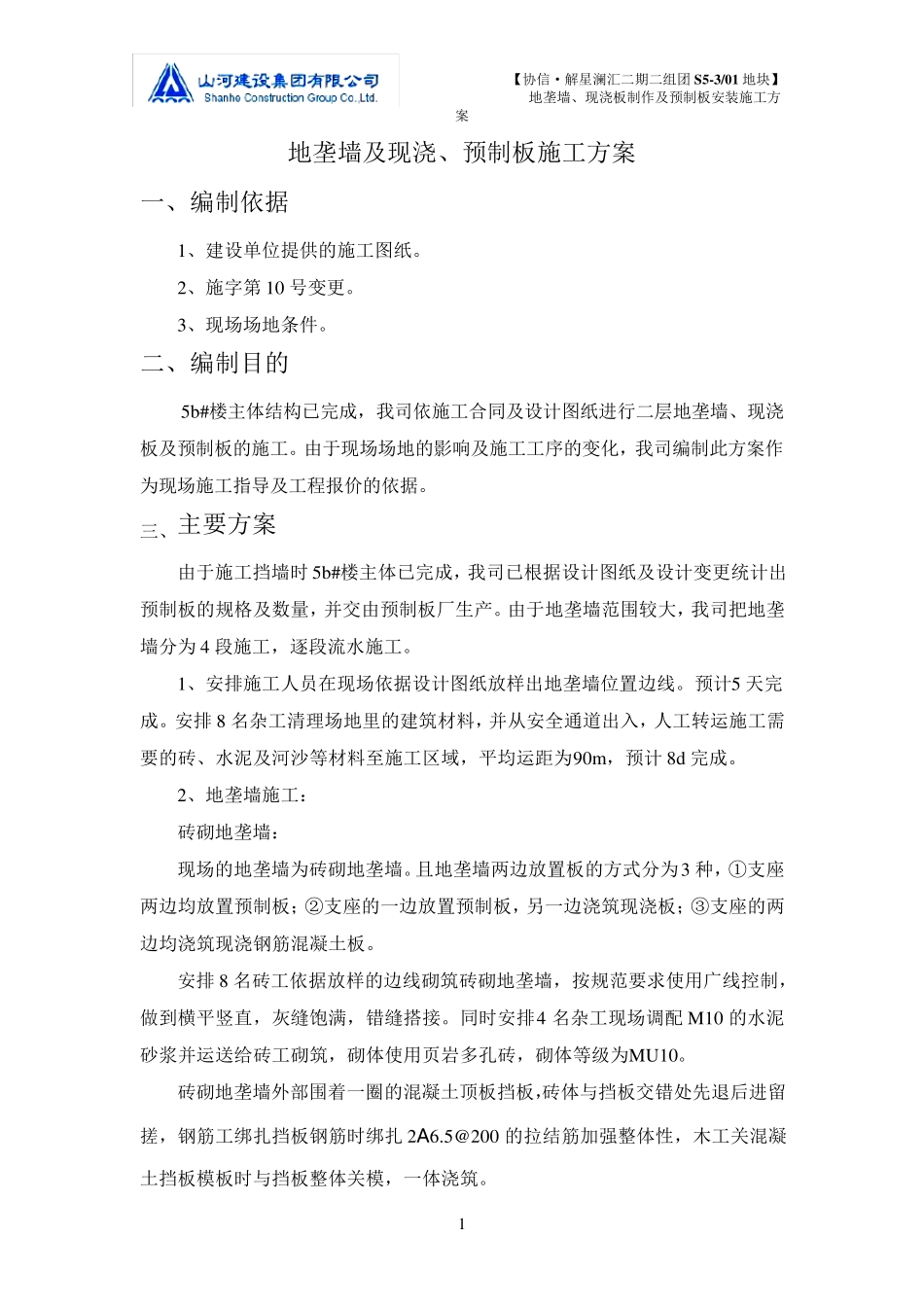

【协信·解星澜汇二期二组团 S5-3/01 地块】 地垄墙、现浇板制作及预制板安装施工方案 1 地垄墙及现浇、预制板施工方案 一、编制依据 1、建设单位提供的施工图纸。 2、施字第 10 号变更。 3、现场场地条件。 二、编制目的 5b#楼主体结构已完成,我司依施工合同及设计图纸进行二层地垄墙、现浇板及预制板的施工。由于现场场地的影响及施工工序的变化,我司编制此方案作为现场施工指导及工程报价的依据。 三、主要方案 由于施工挡墙时 5b#楼主体已完成,我司已根据设计图纸及设计变更统计出预制板的规格及数量,并交由预制板厂生产。由于地垄墙范围较大,我司把地垄墙分为 4 段施工,逐段流水施工。 1、安排施工人员在现场依据设计图纸放样出地垄墙位置边线。预计5 天完成。安排 8 名杂工清理场地里的建筑材料,并从安全通道出入,人工转运施工需要的砖、水泥及河沙等材料至施工区域,平均运距为90m ,预计 8d 完成。 2、地垄墙施工: 砖砌地垄墙: 现场的地垄墙为砖砌地垄墙。且地垄墙两边放置板的方式分为3 种,①支座两边均放置预制板;②支座的一边放置预制板,另一边浇筑现浇板;③支座的两边均浇筑现浇钢筋混凝土板。 安排 8 名砖工依据放样的边线砌筑砖砌地垄墙,按规范要求使用广线控制,做到横平竖直,灰缝饱满,错缝搭接。同时安排4 名杂工现场调配 M10 的水泥砂浆并运送给砖工砌筑,砌体使用页岩多孔砖,砌体等级为MU10。 砖砌地垄墙外部围着一圈的混凝土顶板挡板,砖体与挡板交错处先退后进留搓,钢筋工绑扎挡板钢筋时绑扎 2A6.5@200 的拉结筋加强整体性,木工关混凝土挡板模板时与挡板整体关模,一体浇筑。 【协信·解星澜汇二期二组团 S5-3/01 地块】 地垄墙、现浇板制作及预制板安装施工方案 2 由于地垄墙上要放置预制板或现浇板。如果地垄墙上部只放置预制板,则只需要把砖体砌筑至预制板底标高下 20mm;如果地垄墙上部制作现浇板则必须制作钢筋混凝土支座。其中钢筋混凝土支座分为 2 种。 ①两边都为现浇板的支座,在顶部、中部、底部各配置 2C14 的纵筋,箍筋选用 A6@150,同时预留 A6@150 的门子箍。支座一次结构部分从砖砌地垄墙顶部完成至现浇板底,宽度为 200mm。支座剩余部分随现浇板结构浇筑。 【协信·解星澜汇二期二组团 S5-3/01 地块】 地垄墙、现浇板制作及预制板安装施工方案 3 ②一边为预制板,一边为现浇板的支座,在顶部配置 2C12 的纵筋,中部及底...
