5TLD型单梁桥式起重机技术要求VIP专享

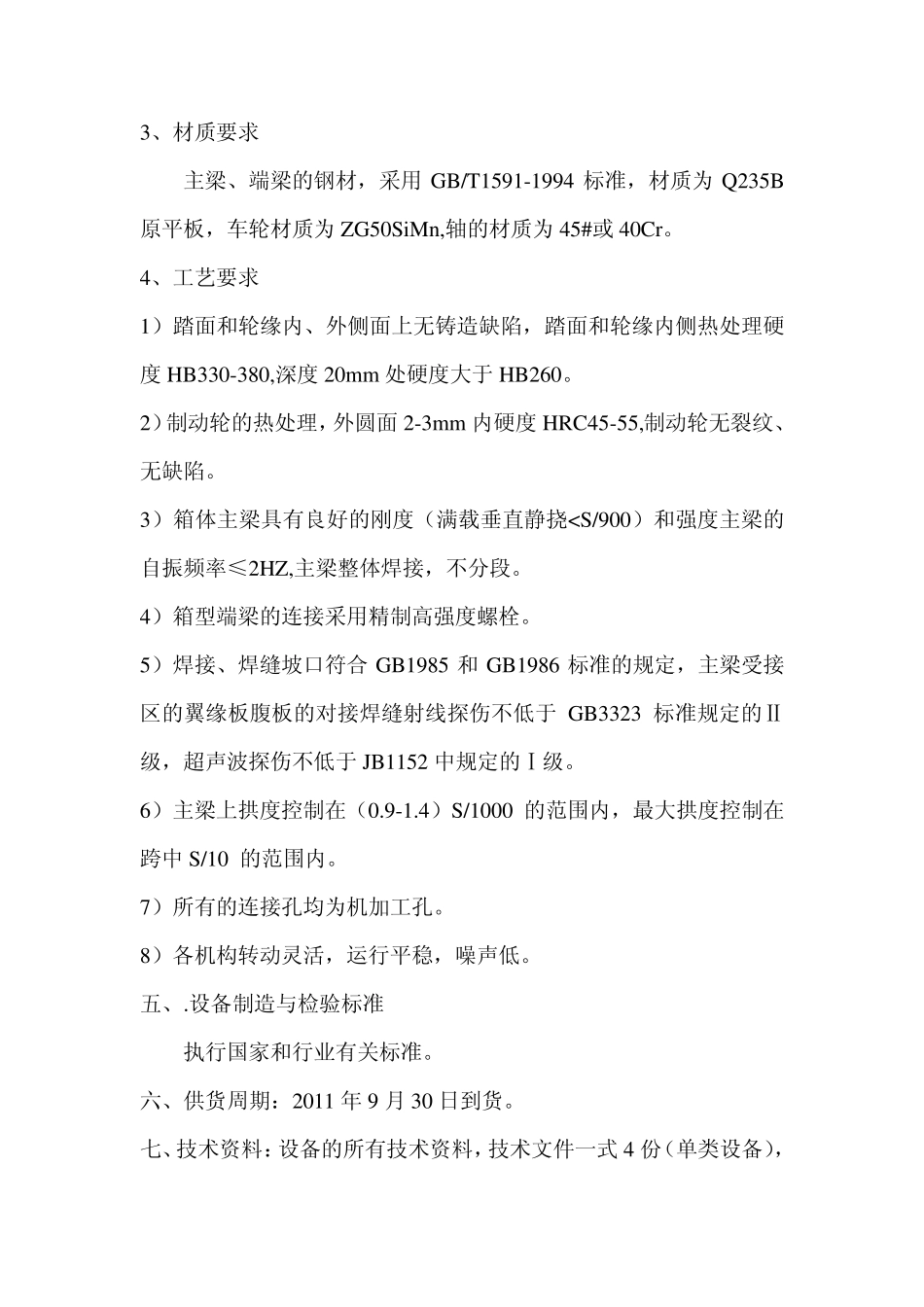

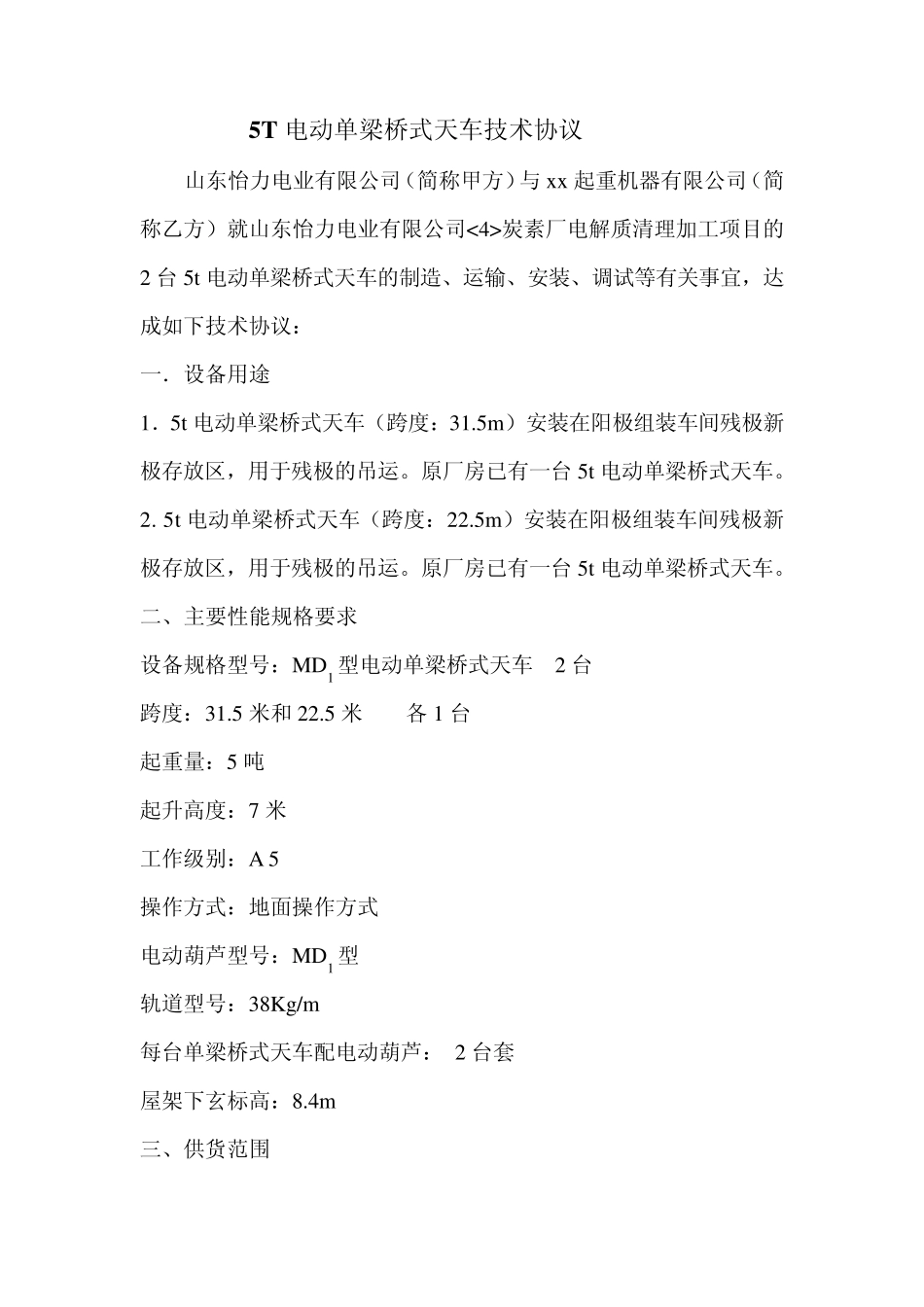

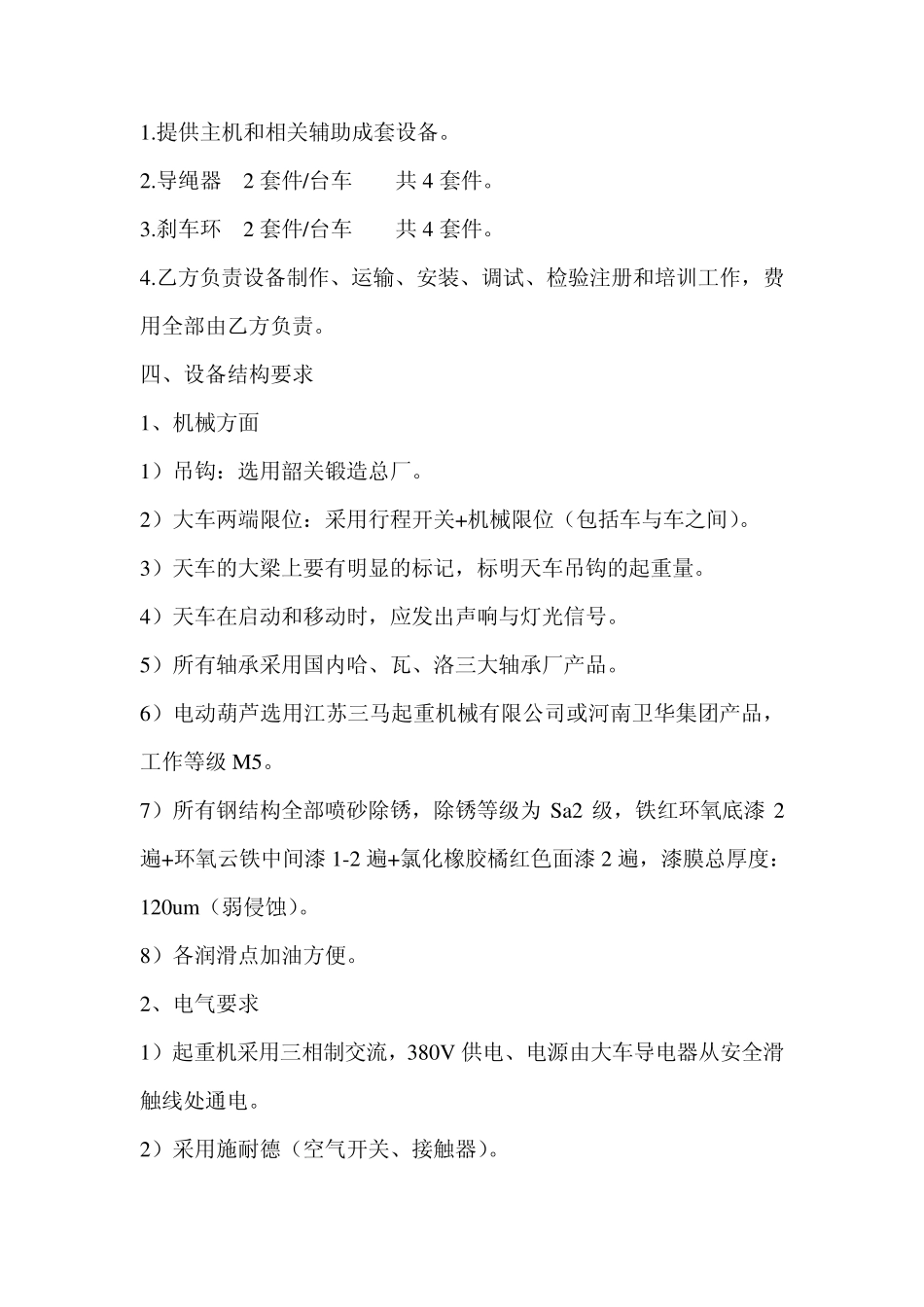

5T 电动单梁桥式天车技术协议 山东怡力电业有限公司（简称甲方）与x x 起重机器有限公司（简称乙方）就山东怡力电业有限公司<4>炭素厂电解质清理加工项目的2 台5t 电动单梁桥式天车的制造、运输、安装、调试等有关事宜，达成如下技术协议： 一．设备用途 1．5t 电动单梁桥式天车（跨度：31.5m）安装在阳极组装车间残极新极存放区，用于残极的吊运。原厂房已有一台5t 电动单梁桥式天车。 2. 5t 电动单梁桥式天车（跨度：22.5m）安装在阳极组装车间残极新极存放区，用于残极的吊运。原厂房已有一台5t 电动单梁桥式天车。 二、主要性能规格要求 设备规格型号：MD1 型电动单梁桥式天车 2 台 跨度：31.5 米和 22.5 米 各 1 台 起重量：5 吨 起升高度：7 米 工作级别：A 5 操作方式：地面操作方式 电动葫芦型号：MD1 型 轨道型号：38Kg/m 每台单梁桥式天车配电动葫芦： 2 台套 屋架下玄标高：8.4m 三、供货范围 1.提供主机和相关辅助成套设备。 2.导绳器 2 套件/台车 共4 套件。 3.刹车环 2 套件/台车 共4 套件。 4.乙方负责设备制作、运输、安装、调试、检验注册和培训工作，费用全部由乙方负责。 四、设备结构要求 1、机械方面 1）吊钩：选用韶关锻造总厂。 2）大车两端限位：采用行程开关+机械限位（包括车与车之间）。 3）天车的大梁上要有明显的标记，标明天车吊钩的起重量。 4）天车在启动和移动时，应发出声响与灯光信号。 5）所有轴承采用国内哈、瓦、洛三大轴承厂产品。 6）电动葫芦选用江苏三马起重机械有限公司或河南卫华集团产品，工作等级 M5。 7）所有钢结构全部喷砂除锈，除锈等级为 Sa2 级，铁红环氧底漆 2遍+环氧云铁中间漆 1-2 遍+氯化橡胶橘红色面漆 2 遍，漆膜总厚度：120um（弱侵蚀）。 8）各润滑点加油方便。 2、电气要求 1）起重机采用三相制交流，380V 供电、电源由大车导电器从安全滑触线处通电。 2）采用施耐德（空气开关、接触器）。 3、材质要求 主梁、端梁的钢材，采用GB/T1591-1994 标准，材质为Q235B原平板，车轮材质为ZG50SiMn,轴的材质为45#或40Cr。 4、工艺要求 1）踏面和轮缘内、外侧面上无铸造缺陷，踏面和轮缘内侧热处理硬度HB330-380,深度20mm 处硬度大于HB260。 2）制动轮的热处理，外圆面2-3mm 内硬度HRC45-55,制动轮无裂纹、无缺陷。 3）箱体主梁具有良好的刚度（满载垂直静挠
