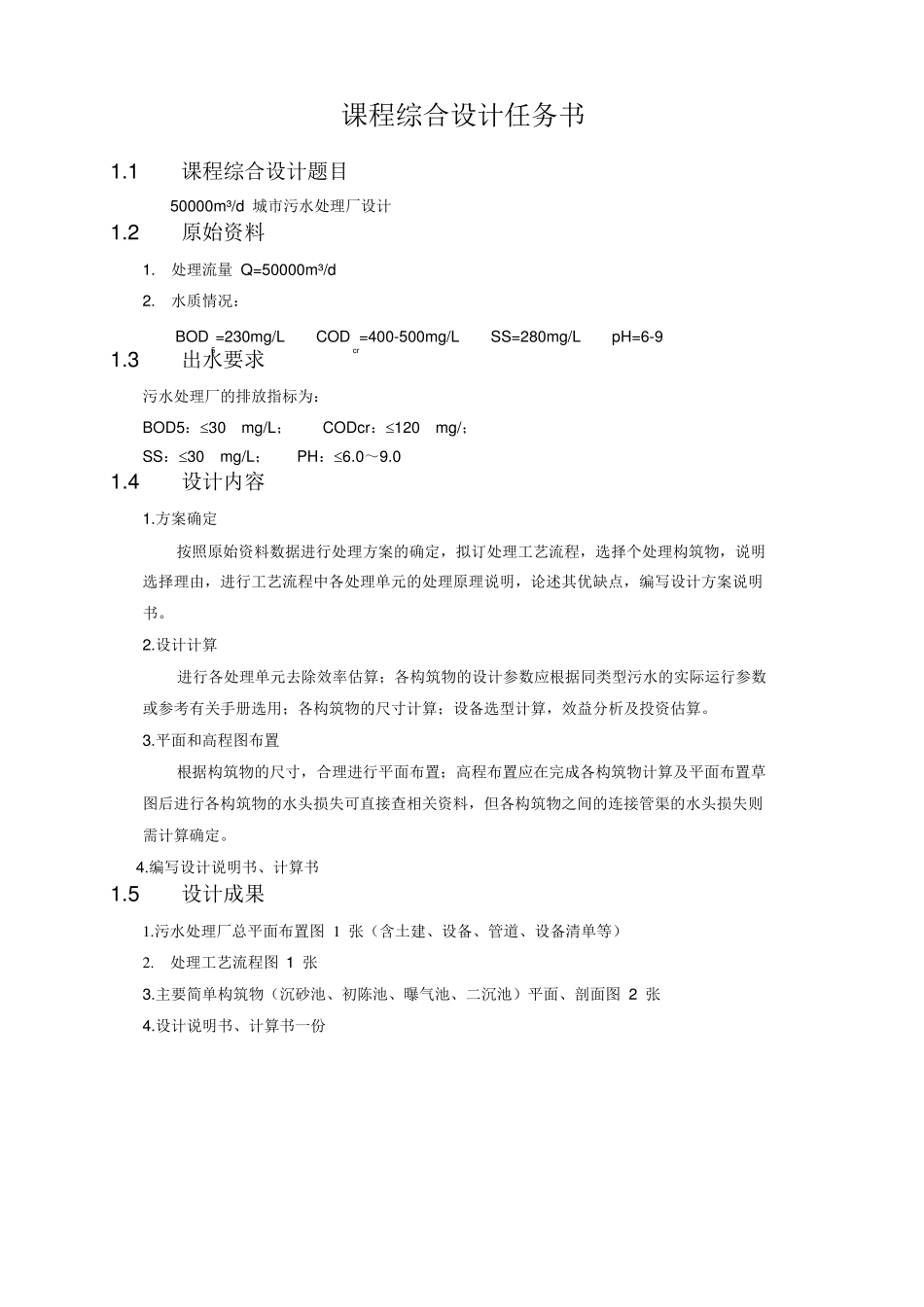

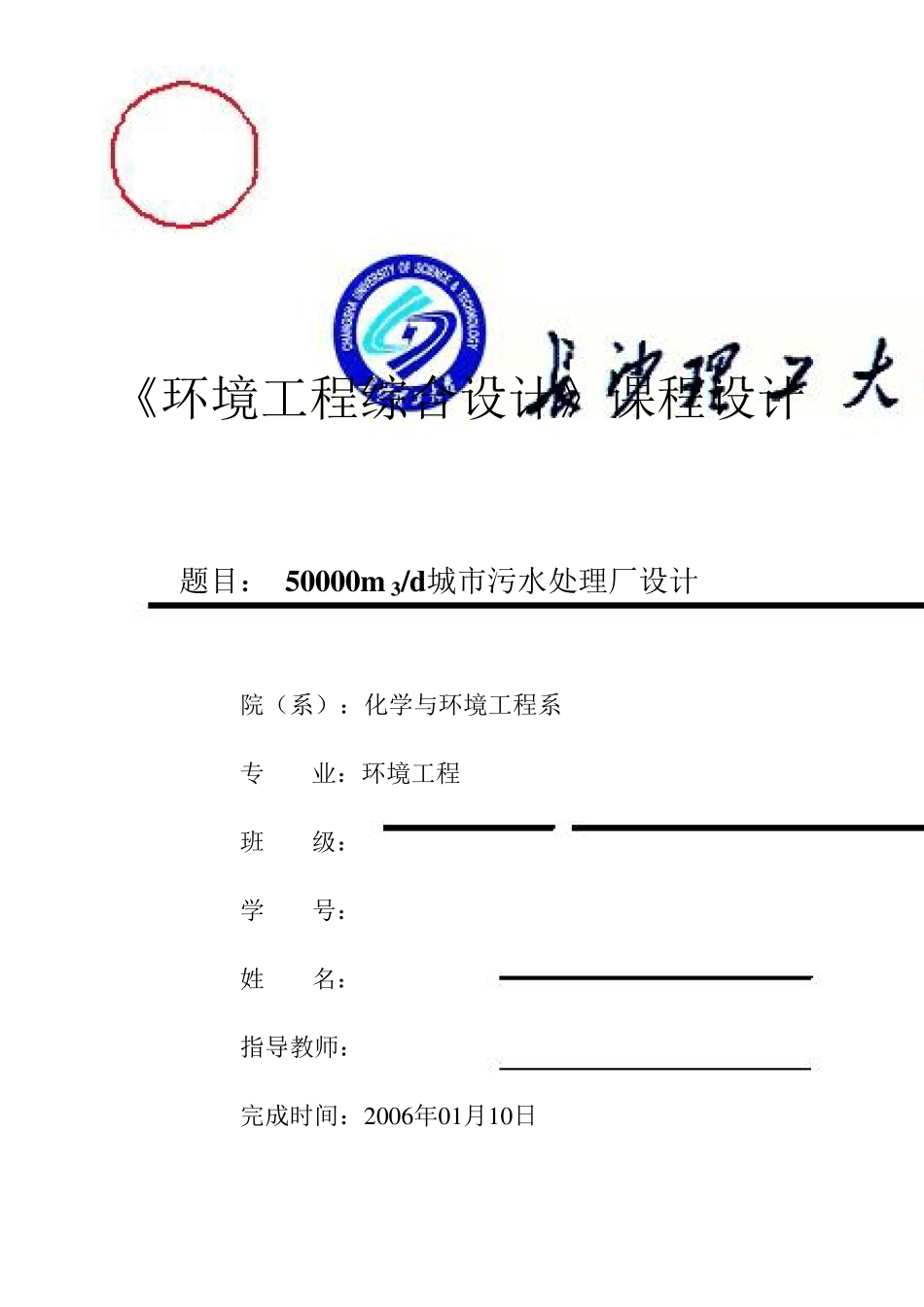

《环境工程综合设计》课程设计 题目： 50000m 3/d城市污水处理厂设计 院（系）：化学与环境工程系 专 班 学 姓 业：环境工程 级： 号： 名： 指导教师： 完成时间：2 0 0 6 年0 1 月1 0 日 课程设计成绩评定表 课程设计评分（按下表要求评定） 设计说明书 质量 （5 0 分） 图纸质量 （3 0 分） 任务完成 情况 （1 0 分） 学习态度 评分项目 合计 （1 0 分） （1 0 0 分） 得分 指导教师评语 指导老师签名： 年 月 日 教研室主任审核意见 教研室主任签名： 年 月 日 课程综合设计任务书 1.1 课程综合设计题目 50000m³/d 城市污水处理厂设计 1.2 原始资料 1. 处理流量 Q=50000m³/d 2. 水质情况： BOD 5=230mg/L COD cr=400-500mg/L SS=280mg/L pH=6-9 1.3 出水要求 污水处理厂的排放指标为： BOD5：30 mg/L； CODcr：120 mg/； SS：30 mg/L； 1.4 设计内容 1.方案确定 PH：6.0～9.0 按照原始资料数据进行处理方案的确定，拟订处理工艺流程，选择个处理构筑物，说明 选择理由，进行工艺流程中各处理单元的处理原理说明，论述其优缺点，编写设计方案说明 书。 2.设计计算 进行各处理单元去除效率估算；各构筑物的设计参数应根据同类型污水的实际运行参数 或参考有关手册选用；各构筑物的尺寸计算；设备选型计算，效益分析及投资估算。 3.平面和高程图布置 根据构筑物的尺寸，合理进行平面布置；高程布置应在完成各构筑物计算及平面布置草 图后进行各构筑物的水头损失可直接查相关资料，但各构筑物之间的连接管渠的水头损失则 需计算确定。 4.编写设计说明书、计算书 1.5 设计成果 1 .污水处理厂总平面布置图 1 张（含土建、设备、管道、设备清单等） 2 . 处理工艺流程图 1 张 3.主要简单构筑物（沉砂池、初陈池、曝气池、二沉池）平面、剖面图 2 张 4.设计说明书、计算书一份 目 录 第一章 污水处理方案确定 ..................................................1 1 城市污水概论 .............................................................................................................1 1.1 气象与水文资料： ...............................................................................................1 1.2 厂区地形： ..........................................................
