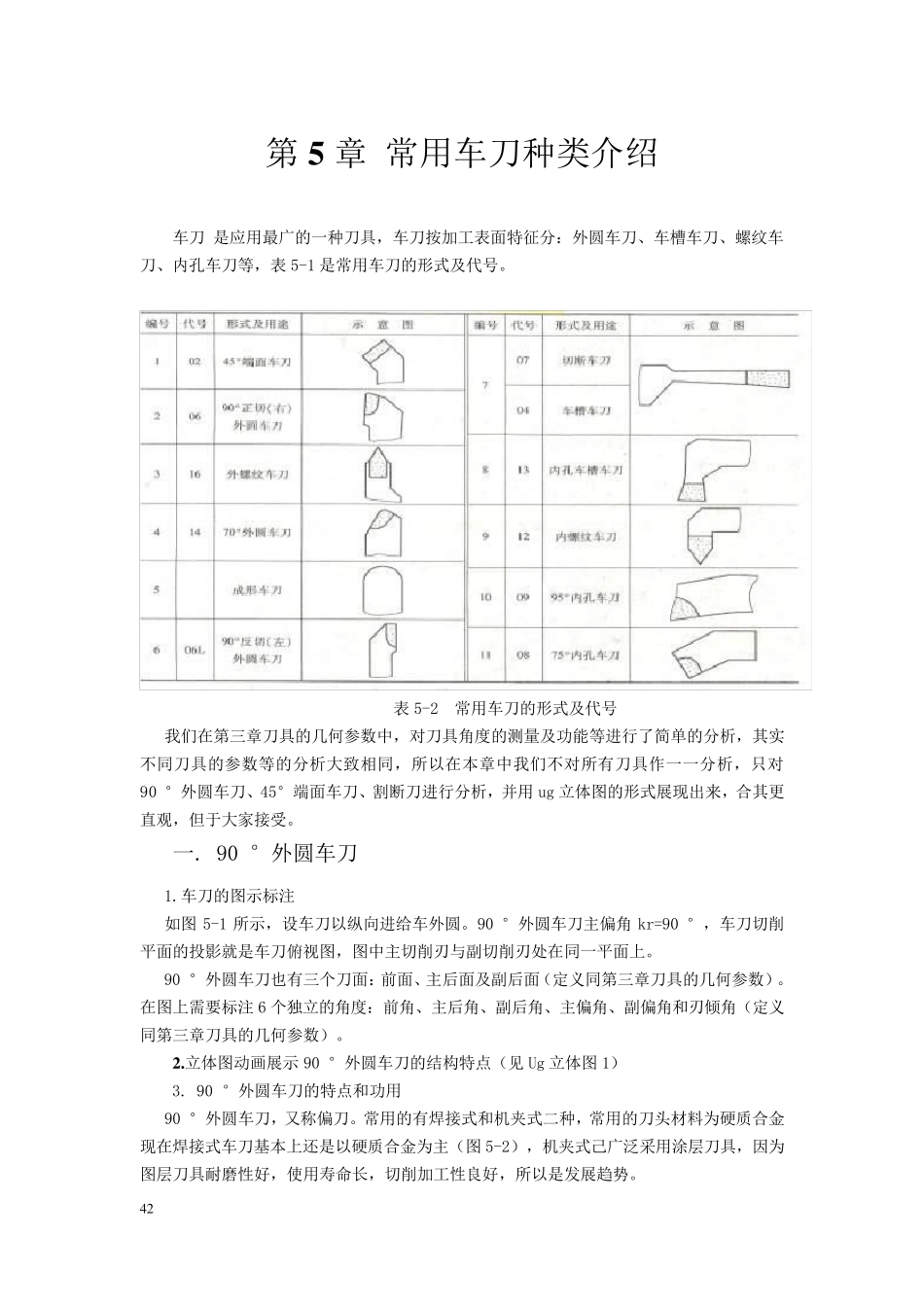

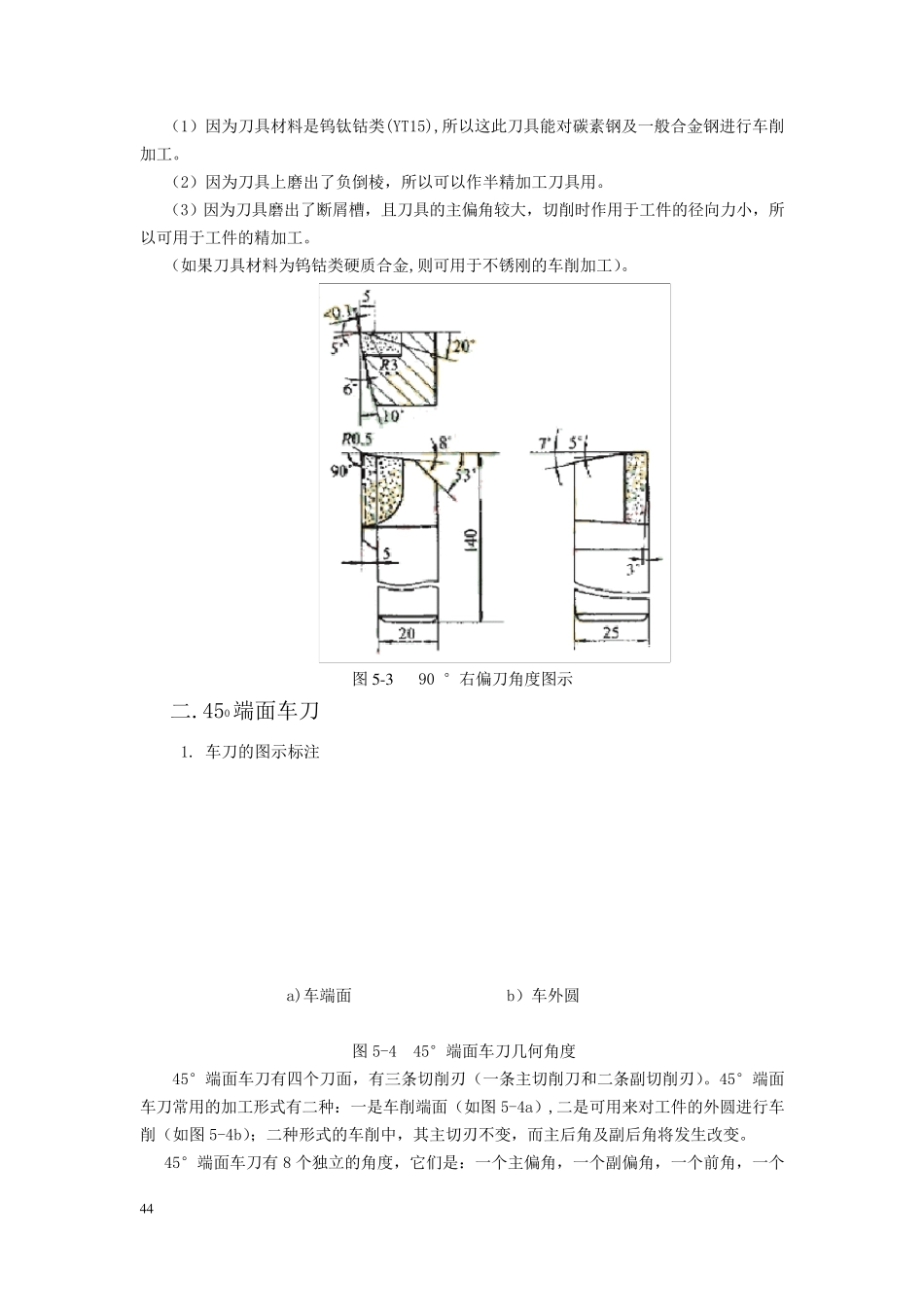

4 2 第5 章 常用车刀种类介绍 车刀 是应用最广的一种刀具，车刀按加工表面特征分：外圆车刀、车槽车刀、螺纹车 刀、内孔车刀等，表5-1 是常用车刀的形式及代号。 表5-2 常用车刀的形式及代号 我们在第三章刀具的几何参数中，对刀具角度的测量及功能等进行了简单的分析，其实不同刀具的参数等的分析大致相同，所以在本章中我们不对所有刀具作一一分析，只对90 °外圆车刀、45°端面车刀、割断刀进行分析，并用ug 立体图的形式展现出来，合其更直观，但于大家接受。 一. 90 °外圆车刀 1.车刀的图示标注 如图5-1 所示，设车刀以纵向进给车外圆。90 °外圆车刀主偏角kr=90 °，车刀切削平面的投影就是车刀俯视图，图中主切削刃与副切削刃处在同一平面上。 90 °外圆车刀也有三个刀面：前面、主后面及副后面（定义同第三章刀具的几何参数）。在图上需要标注 6 个独立的角度：前角、主后角、副后角、主偏角、副偏角和刃倾角（定义同第三章刀具的几何参数）。 2 .立体图动画展示 90 °外圆车刀的结构特点（见Ug 立体图1） 3. 90 °外圆车刀的特点和功用 90 °外圆车刀，又称偏刀。常用的有焊接式和机夹式二种，常用的刀头材料为硬质合金现在焊接式车刀基本上还是以硬质合金为主（图5-2），机夹式己广泛采用涂层刀具，因 为图层刀具耐 磨 性 好 ，使 用寿 命 长 ，切削加工性 良 好 ，所以是发 展趋 势 。 4 3 图5 -1 90 °外圆车刀几何角度 图5-2 焊接式90 °外圆车刀 90 °外圆车刀按进给方向不同分为左偏刀和右偏刀，我们最常用的是右偏刀。右偏刀,由右向左进给。用来车削工件的外圆、端面和台阶，它的主偏角较大，车削外圆时作用于工件的径向力小，不易出现将工件顶弯的现象，一般用于半精加工；左偏刀，由左向右进给，用于车削工件外圆和台阶，也用于车削外径较大而长度短的零件（盘类件）的端面。 4.案例分析 图5-3 是钨钛钴类硬质合金刀具(YT15)的角度图示，请根据图示说出这把车刀的六个独立角度及简单分析这把车刀的切削用途。 根据实图标注，这是一把 90 °的外圆车刀，所以主偏角为 90 °，这把刀的的前角为20°，主后角为 6 °，副后角为 5 °，副偏角为 8 °，刃倾角为 3 °。 其次为了增加这把刀的切削刀强度，在切削刃上磨出了 5°的负倒棱。为了有利断屑还磨出断屑槽，断屑槽的圆弧为 R3。根据我们学过的刀具角度的功用、刀具材料等相关知识做出下列判...
