600W纯正弦波逆变器制作详情

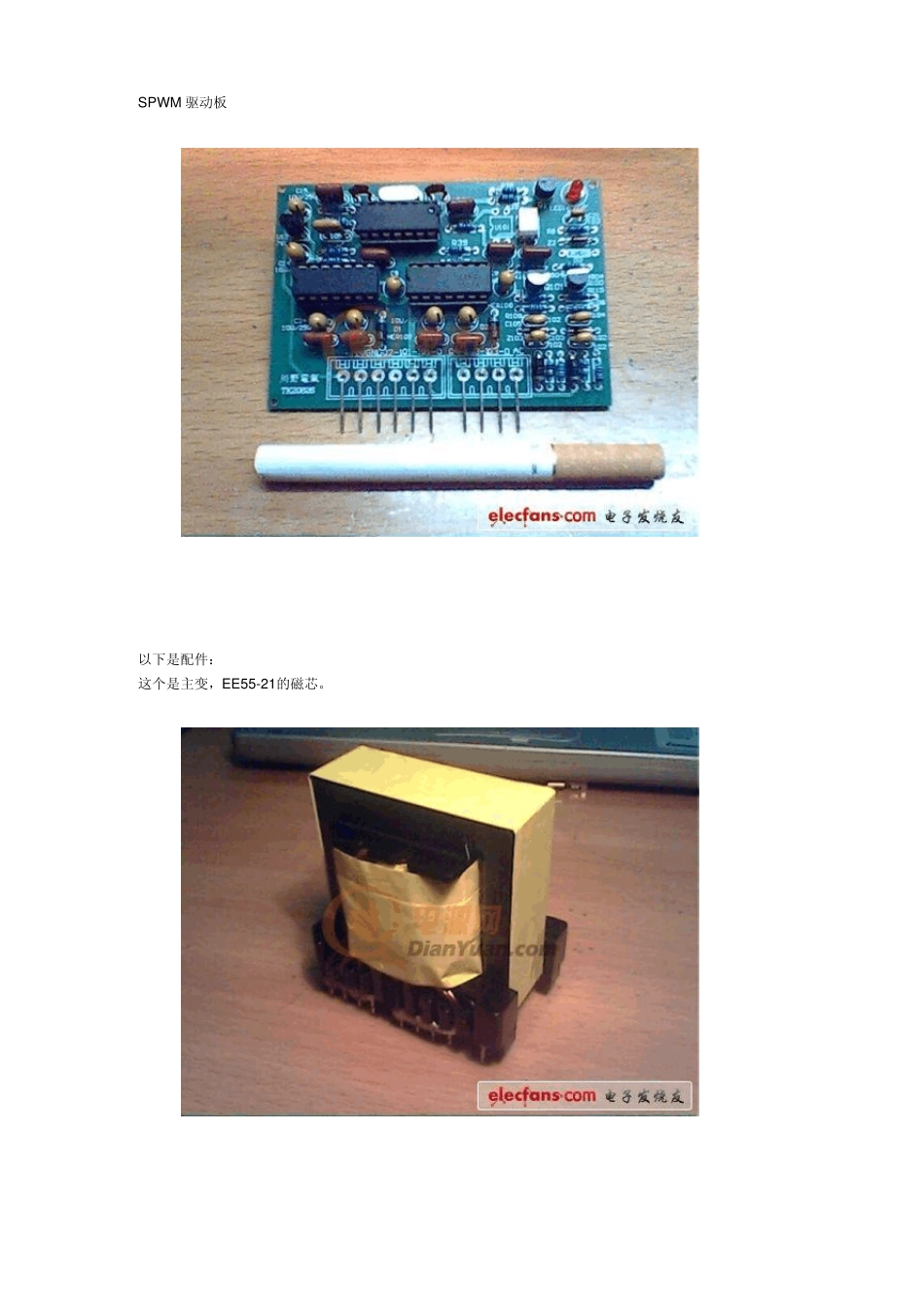

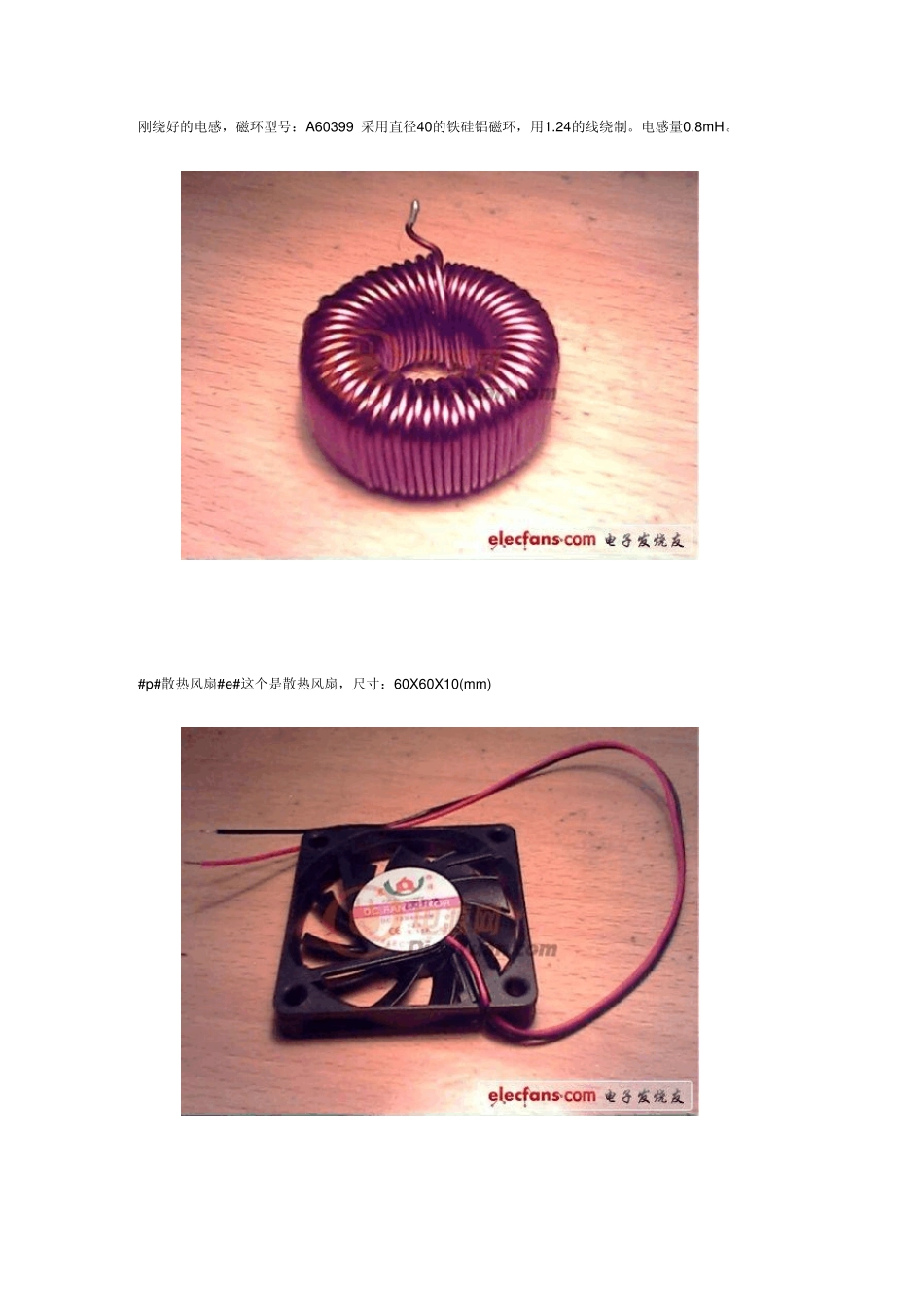

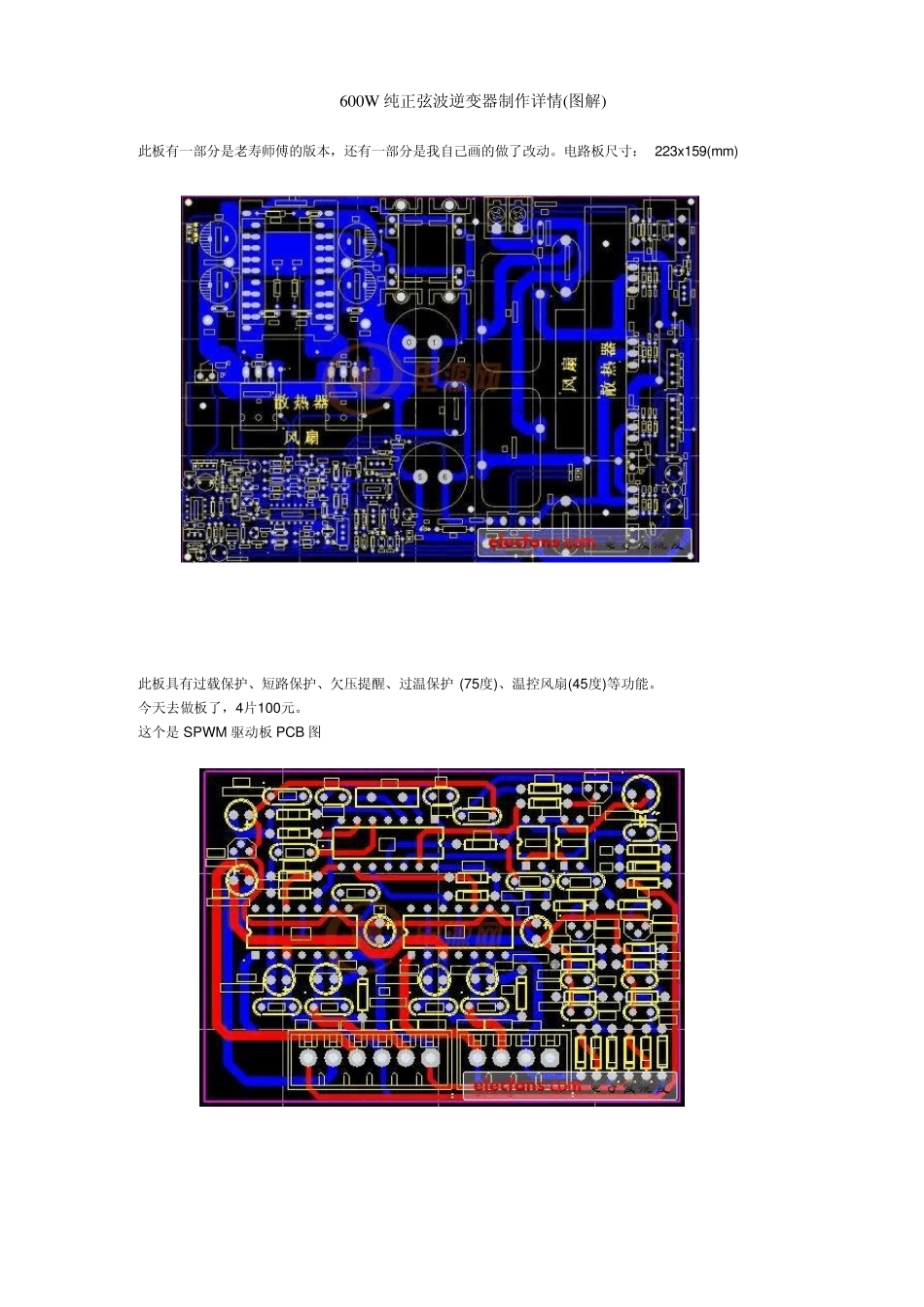

600W 纯正弦波逆变器制作详情(图解) 此板有一部分是老寿师傅的版本，还有一部分是我自己画的做了改动。电路板尺寸：223x159(mm) 此板具有过载保护、短路保护、欠压提醒、过温保护(75度)、温控风扇(45度)等功能。 今天去做板了，4片100元。 这个是SPWM 驱动板PCB 图 SPW M 驱动板 以下是配件： 这个是主变，EE55-21的磁芯。 刚绕好的电感，磁环型号：A60399 采用直径40的铁硅铝磁环，用1.24的线绕制。电感量0.8mH。 #p#散热风扇#e#这个是散热风扇，尺寸：60X60X10(mm) 这个是散热器，规格：高62mm、宽100mm、厚18mm，还有一种规格是：高62mm、宽150mm、厚18mm 这个是温控开关，型号：JUC-31F 45度常开和75度常闭 这个是装在散热器上的快速整流二极管，二极管型号：RHRP1560 由于最近比较忙，总是停一会做一会，所以进度落下了。以下是做好的电路板。 这个是刚装好元器件的一块板，由于上次钟工送管那段时间比较忙很少到电源网来，所以错过了。前级用的功率管是IRFP2907Z两个，后级用的是IRFP460总共6个。主变我绕了两个，一个是EE55的，还有一个是EE42。准备两个都试一下，看看 EE42能不能输出600W。 #p#前级加电调试#e#今天对前级加电调试，调试比较顺利。直流母线电压374V，输入电压12.3V，空载电流190mA。以下是测试图片。在测试过程中想用示波器看看直流母线对地是否有杂波，不小心示波器表笔和地短路了，啪的一声下了我一跳，赶紧断电检查前级MOSFET 管，竟然还是好的。后来检查发现直流母线有一段覆铜皮给烧断了，真厉害。呵呵。 直流母线输出电压374V，输入电压12.3V 时，空载电流190m A。 这是占空比调到最小时空载情况下前级 M0SFET 管 G 极的驱动波形。(此时占空比0.34%)我还是很满意的。 今天我对前级进行了加载试验，将母线电压修正为357V，由于没有12V 电池，所以找了一个12V、5A 的开关电源试了一下，带的负载是一个20W 的灯泡。下面是相关图片。 带载20W 后，电压为356V。 #p#带载后前级MOSFET 管G 极波形#e#这个是带载后前级MOSFET 管G 极波形。 以下是后级H 桥滤波后的电压及波形，空载输出电压AC222.17V。母线电压再次修正为347V。 空载情况下后级输出波形 这几天对后级进行了调试，包括后级的空载短路试验等等，保护非常快速。后级的MOSFET 管一个都没有烧。为了配合加载的试验，特做了两个并在一起的保险，如下图： #p#保险设置#e#又做了一个保险，这个是250V30A 的三个并到...
