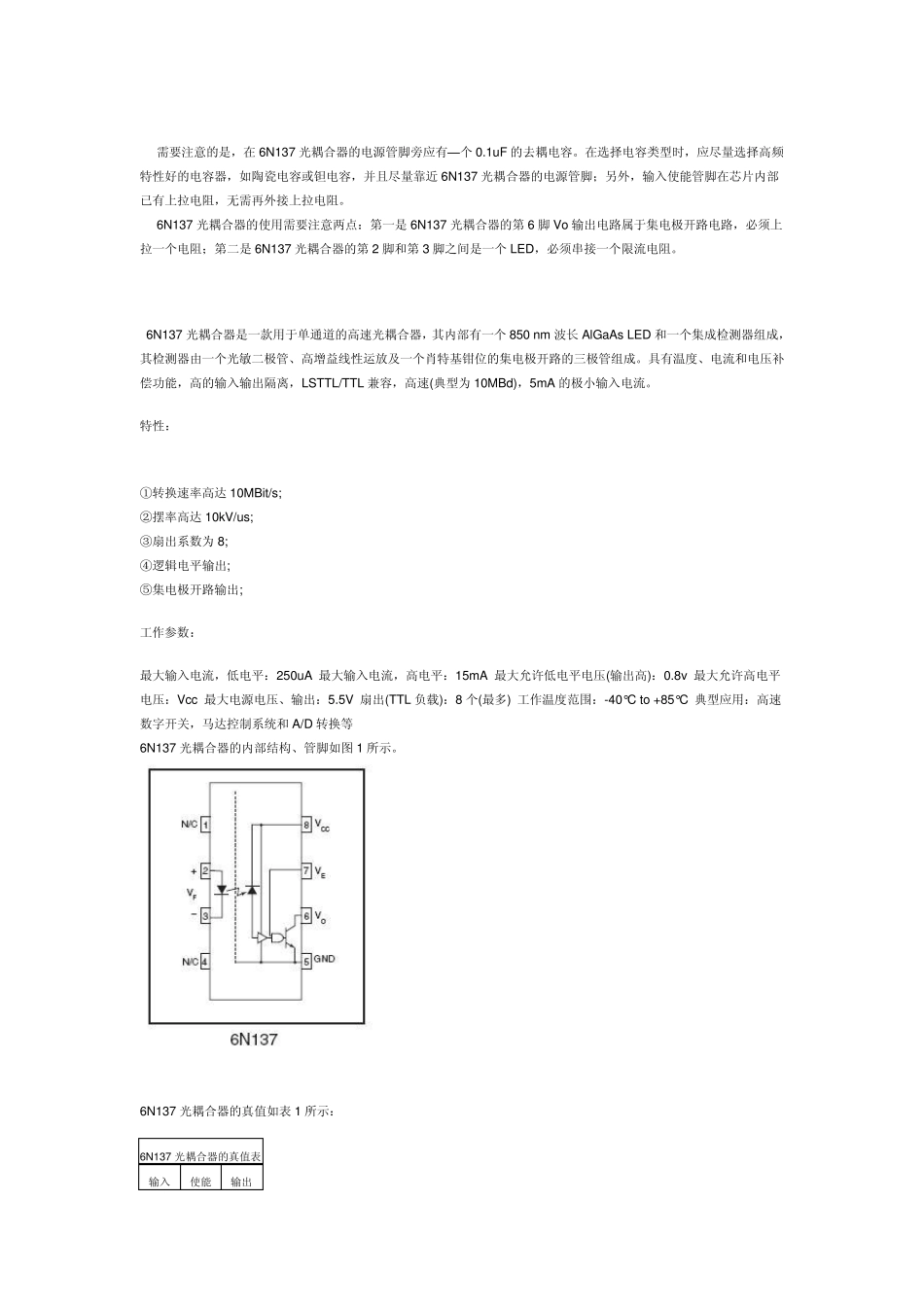

6N137 中文资料 6N137 光耦合器是一款用于单通道的高速光耦合器，其内部有一个850 nm 波长AlGaAs LED 和一个集成检测器组成，其检测器由一个光敏二极管、高增益线性运放及一个肖特基钳位的集电极开路的三极管组成。具有温度、电流和电压补偿功能，高的输入输出隔离，LSTTL/TTL 兼容，高速(典型为10MBd)，5mA 的极小输入电流。 特性： ①转换速率高达 10MBit/s; ②摆率高达 10kV/us; ③扇出系数为8; ④逻辑电平输出; ⑤集电极开路输出; 工作参数： 最大输入电流，低电平：250uA 最大输入电流，高电平：15mA 最大允许低电平电压(输出高)：0.8v 最大允许高电平电压：Vcc 最大电源电压、输出：5.5V 扇出(TTL 负载)：8 个(最多) 工作温度范围：-40°C to +85°C 典型应用：高速数字开关，马达控制系统和A/D 转换等 6N137 光耦合器的内部结构、管脚如图 1 所示。 6N137 光耦合器的真值如表 1 所示： 6N137 光耦合器的真值表 输入 使能 输出 H H L L H H H L H L L H H NC L L NC H 需要注意的是，在6N137 光耦合器的电源管脚旁应有—个0.1uF 的去耦电容。在选择电容类型时，应尽量选择高频特性好的电容器，如陶瓷电容或钽电容，并且尽量靠近6N137 光耦合器的电源管脚；另外，输入使能管脚在芯片内部已有上拉电阻，无需再外接上拉电阻。 6N137 光耦合器的使用需要注意两点：第一是6N137 光耦合器的第6 脚Vo 输出电路属于集电极开路电路，必须上拉一个电阻；第二是6N137 光耦合器的第2 脚和第3 脚之间是一个LED，必须串接一个限流电阻。 6N137 光耦合器是一款用于单通道的高速光耦合器，其内部有一个850 nm 波长AlGaAs LED 和一个集成检测器组成，其检测器由一个光敏二极管、高增益线性运放及一个肖特基钳位的集电极开路的三极管组成。具有温度、电流和电压补偿功能，高的输入输出隔离，LSTTL/TTL 兼容，高速(典型为10MBd)，5mA 的极小输入电流。 特性： ①转换速率高达 10MBit/s; ②摆率高达 10kV/us; ③扇出系数为8; ④逻辑电平输出; ⑤集电极开路输出; 工作参数： 最大输入电流，低电平：250uA 最大输入电流，高电平：15mA 最大允许低电平电压(输出高)：0.8v 最大允许高电平电压：Vcc 最大电源电压、输出：5.5V 扇出(TTL 负载)：8 个(最多) 工作温度范围：-40°C to +85°C 典型应用：高速数字开关，马达控制系统和A/D 转换等 6N137 光耦合...
