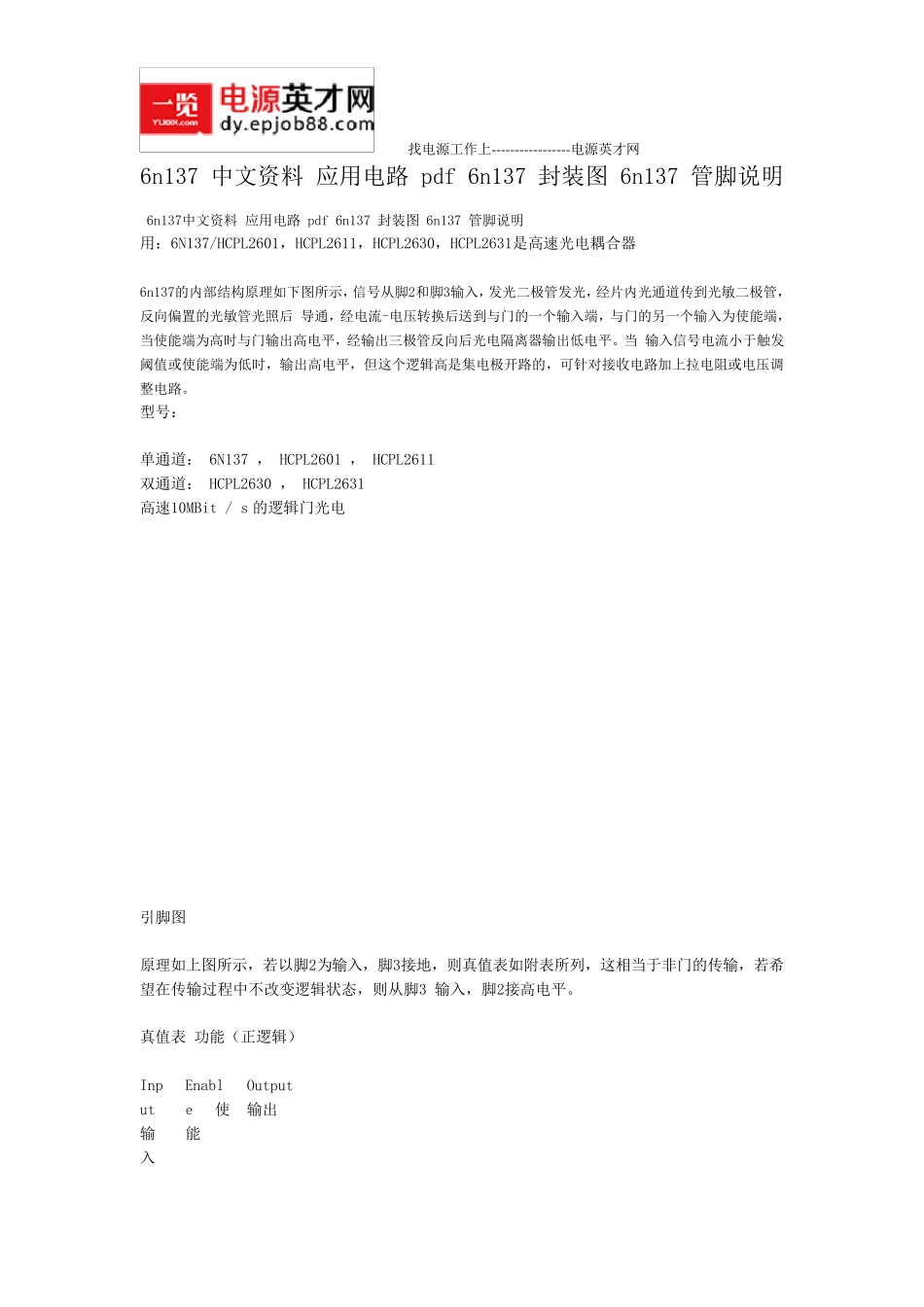

6n137中文资料应用电路pdf6n137封装图6n137管脚说明_第1页
1/10

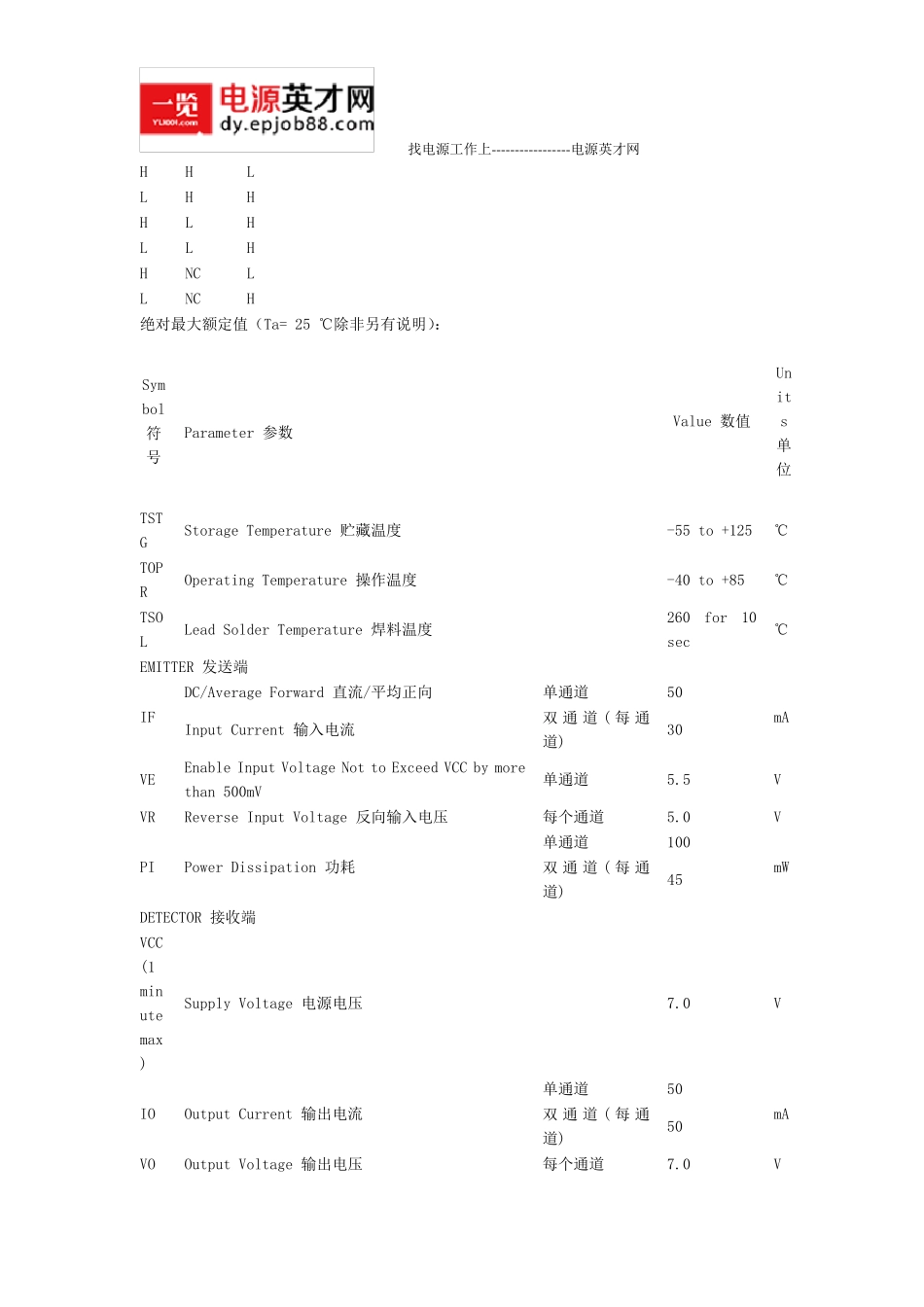

6n137中文资料应用电路pdf6n137封装图6n137管脚说明_第2页
2/10

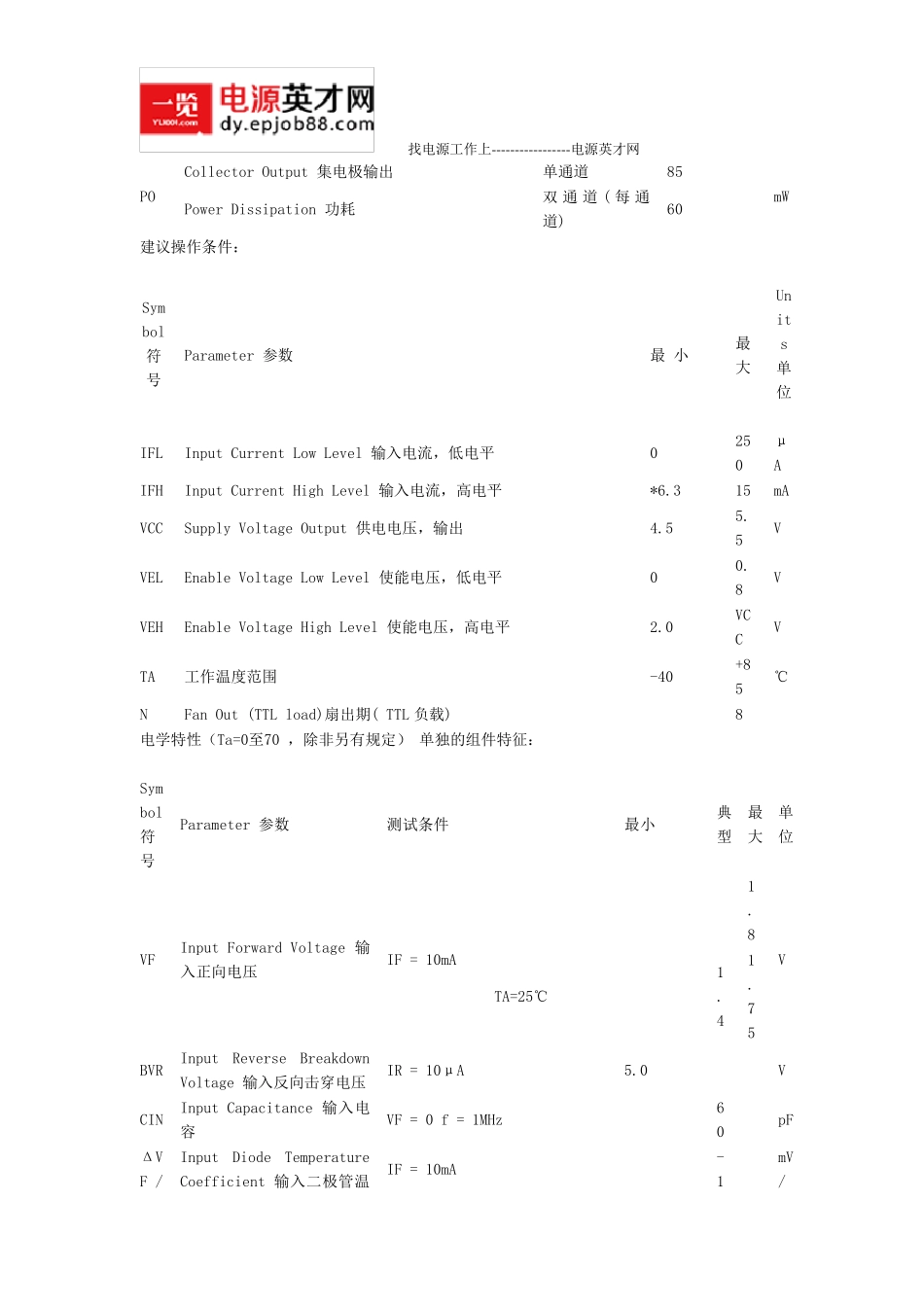

6n137中文资料应用电路pdf6n137封装图6n137管脚说明_第3页
3/10
找电源工作上-----------------电源英才网 6n137 中文资料 应用电路 pdf 6n137 封装图 6n137 管脚说明 6n137中文资料 应用电路 pdf 6n137 封装图 6n137 管脚说明 用:6N137/HCPL2601,HCPL2611,HCPL2630,HCPL2631是高速光电耦合器 6n137的内部结构原理如下图所示,信号从脚2和脚3输入,发光二极管发光,经片内光通道传到光敏二极管,反向偏置的光敏管光照后 导通,经电流-电压转换后送到与门的一个输入端,与门的另一个输入为使能端,当使能端为高时与门输出高电平,经输出三极管反向后光电隔离器输出低电平。当 输入信号电流小于触发阈值或使能端为低时,输出高电平,但这个逻辑高是集电极开路的,可针对接收电路加上拉电阻或电压调整电路。 型号: 单通道: 6N137 , HCPL2601 , HCPL2611 双通道: HCPL2630 , HCPL2631 高速10MBit / s 的逻辑门光电 引脚图 原理如上图所示,若以脚2为输入,脚3接地,则真值表如附表所列,这相当于非门的传输,若希望在传输过程中不改变逻辑状态,则从脚3 输入,脚2接高电平。 真值表 功能(正逻辑) Input 输入 Enable 使能 Output 输出 找电源工作上-----------------电源英才网 H H L L H H H L H L L H H NC L L NC H 绝对最大额定值(Ta= 25 ℃除非另有说明): Symbol 符号 Parameter 参数 Value 数值 Units 单位 TSTG Storage Temperature 贮藏温度 -55 to +125 ℃ TOPR Operating Temperature 操作温度 -40 to +85 ℃ TSOL Lead Solder Temperature 焊料温度 260 for 10 sec ℃ EMITTER 发送端 IF DC/Average Forward 直流/平均正向 单通道 50 mA Input Current 输入电流 双 通 道 ( 每 通道) 30 VE Enable Input Voltage Not to Exceed VCC by more than 500mV 单通道 5.5 V VR Reverse Input Voltage 反向输入电压 每个通道 5.0 V PI Power Dissipation 功耗 单通道 100 mW 双 通 道 ( 每 通道) 45 DETECTOR 接收端 VCC (1 minute max) Supply Voltage 电源电压 7.0 V IO Output Current 输出电流 单通道 50 mA 双 通 道 ( 每 通道) 50 VO Output Voltage 输出电压 每个通道 7.0 V 找电源工作上-----------------电源英才网 PO Collector Output 集电极输出 单通道 85 mW Power Dissi...
