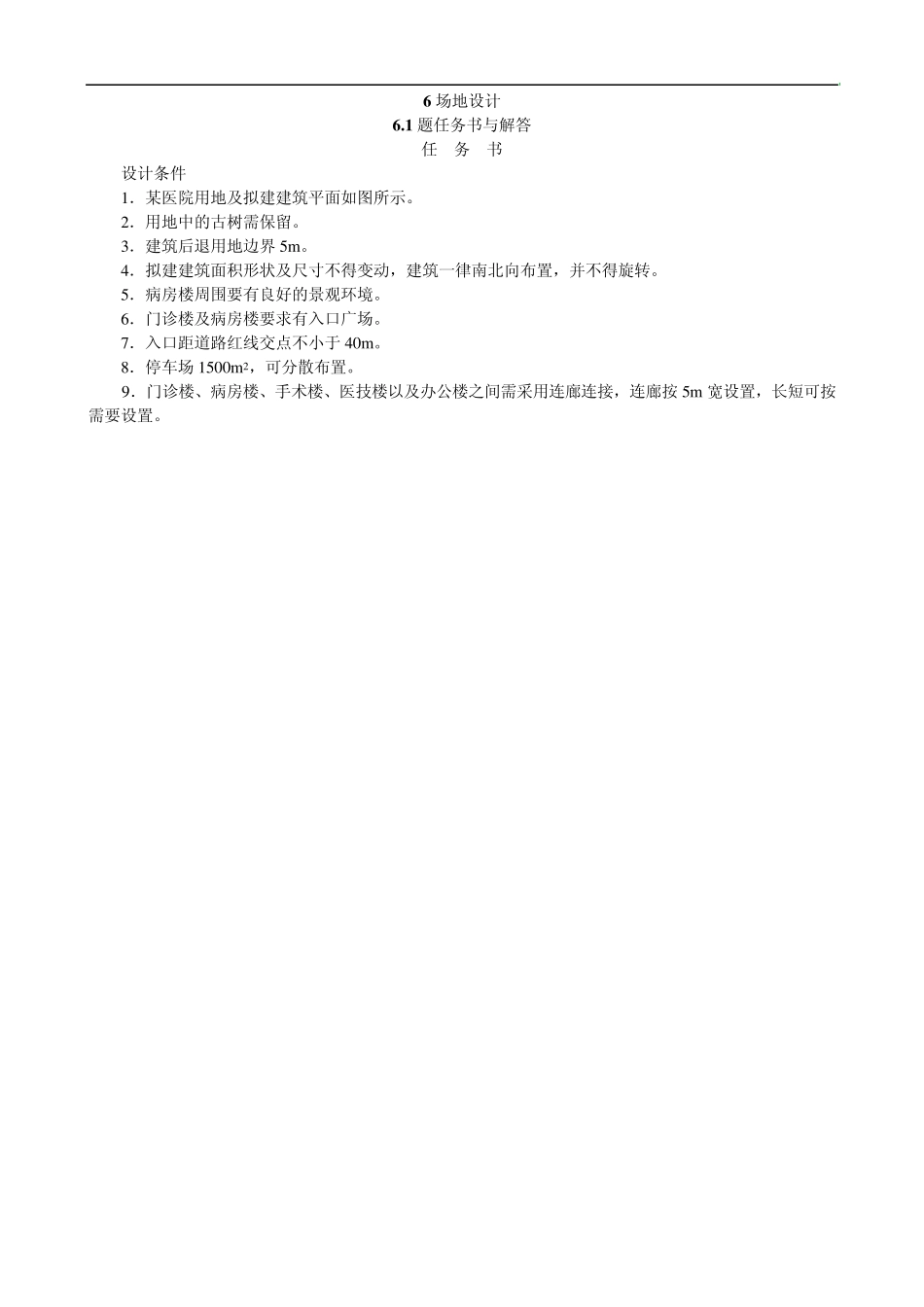

6 场地设计 6 .1 题任务书与解答 任 务 书 设计条件 1．某医院用地及拟建建筑平面如图所示。 2．用地中的古树需保留。 3．建筑后退用地边界5m 。 4．拟建建筑面积形状及尺寸不得变动，建筑一律南北向布置，并不得旋转。 5．病房楼周围要有良好的景观环境。 6．门诊楼及病房楼要求有入口广场。 7．入口距道路红线交点不小于40m 。 8．停车场1500m 2，可分散布置。 9．门诊楼、病房楼、手术楼、医技楼以及办公楼之间需采用连廊连接，连廊按 5m 宽设置，长短可按需要设置。 任务要求 1 ．根据设计条件绘制总平面图，画出建筑物、场地、道路、绿地及花园；注明各建筑物名称和停车场。 2 ．标注医院的门诊、传染病科及病房楼出入口在城市道路处的位置，并用▲表示。 3．标注相关尺寸。 选择题 1．传染病房设于( )。 A．Ⅰ地块 B．Ⅱ地块 C．Ⅲ地块 D．Ⅳ地块 2．手术楼设于( )。 A．Ⅰ地块 B．Ⅱ地块 C．Ⅴ地块 D．Ⅵ地块 3．门诊综合楼设于( )。 A．Ⅴ地块 B．Ⅵ地块 C．Ⅷ地块 D．Ⅸ地块 4．医院的门诊出入口位于用地( )。 A．东面 B．西面 C．南面 D．北面 解 答 解题要点 1．满足任务书要求，特别注意规划要求。 2．建筑布局合理，功能分区明确，满足建筑控制线退后道路红线要求。 3．出入口位置恰当，流线组织合理。 4．场地各项设施绘制正确。 作图提示 1．门诊人员出入口面向主干道；机动车出入口位置适宜，不在主干道；病房楼出入口与门急诊分开；后勤出入口设置合理。 2．传染病房楼位于基地的下风向，设置于地块Ⅰ，其应有独立对外出入口，并与其他楼的防护间距不小于30m。 3．保留用地内古树，建筑退道路红线 5m。 4．门诊楼附设入口广场，并在附近设停车场；停车场分散布置便于使用，建筑面积 1500m2；病房楼附设入口广场；道路布置合理，符合消防要求。 5．病房楼与花园、古树关系合理；门诊楼、手术楼、病房楼关系合理，用连廊相通：门急诊楼、医技楼、病房楼关系合理，用连廊相通。 6．建筑各出口及流线组织顺畅。 7．注明建筑物、停车场名称以及各个出入口位置。 8．标注主要空间尺寸，特别应标注传染病房楼的防护间距。 6 .3 题任务书与解答 任 务 书 设计条件 1．某市体育场总平面图如图所示，其西侧为公园，南侧、东侧及北侧均为城市道路，且东侧已有出入口和内部道路通至已建办公楼(高 18m)。 2．城市规划要求建筑物退后道路红线 5m。当地日照...
