结构计算书 某六层框架结构,建筑平面图、剖面图如图1 所示,采用钢筋混凝土全现浇框架结构设计
1.设计资料 (1)设计标高:室内设计标高±0
000 m,室内外高差 450mm
(2)墙身做法:墙身为普通机制砖填充墙,M5水泥砂浆砌筑
内粉刷为混合砂浆底,纸筋灰面,厚 20mm,“803”内墙涂料两度
外粉刷为 1:3 水泥砂浆底,厚 20mm,马赛克贴面
(3)楼面做法:顶层为 20mm厚水泥砂浆找平,5mm厚 1:2水泥砂浆加“107”胶水着色粉面层;底层为 15mm厚纸筋面石灰抹底,涂料两度
(4)屋面做法:现浇楼板上铺膨胀珍珠岩保温层(檐口处厚 100mm,2%自两侧檐口向中间找坡),1:2水泥砂浆找平层厚 20mm,二毡三油防水层
(5)门窗做法:门厅处为铝合金门窗,其它均为木门,钢窗
(6)地质资料:属Ⅲ类建筑场地
(7)基本风压:ω o=0
55 KN/m2(地面粗糙度属 B 类)
(8)活荷载:屋面活荷载 2
0 KN/m2,办公楼楼面活荷载 2
0KN/m2,走廊楼面活荷载2
0KN/m2

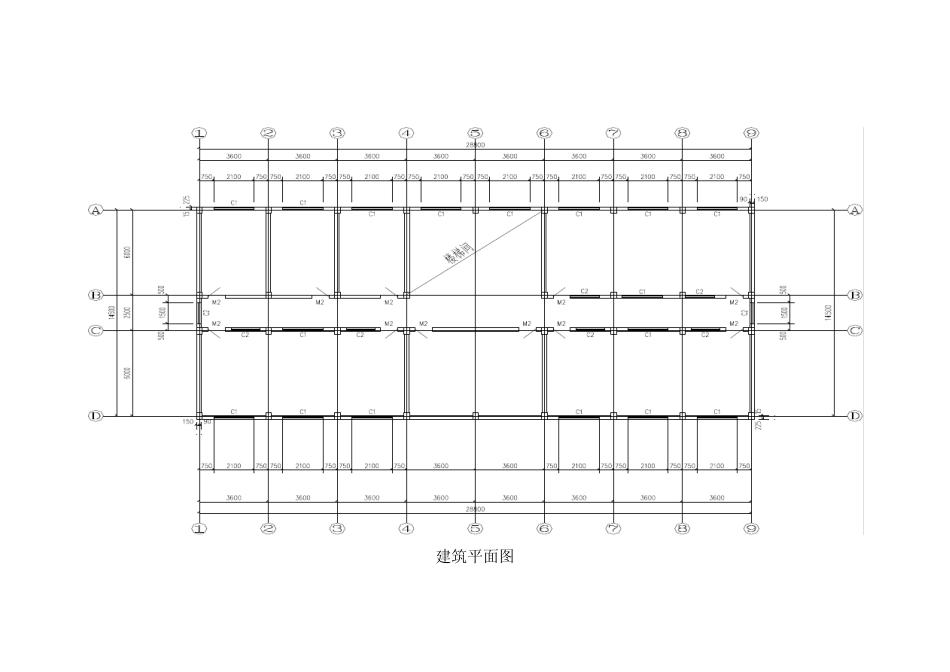

建筑剖面图 建筑平面图 结构平面布置图 2
结构布置及结构计算简图的确定 边跨(AB、CD 跨)梁:取h=1/12L=1/12X6000=500mm,取b=250mm
中跨(BC 跨)梁:取h=400mm,b=250mm 边柱(A 轴、D 轴)连系梁:取 b×h =250mm×500mm 中柱(B 轴、C 轴)连系梁:取b×h=250mm×400mm 柱截面均为 b×h=300mm×450mm 现浇楼板厚 100mm
结构计算简图如图3 所示
根据地质资料,确定基础顶面离室外地面为 450mm,由此求得底层层高为 4
各梁柱构件的线刚度经计算后列于图3
其中在求梁截面惯性矩时考虑到现浇楼板的作用,取I=2Io(Io为不考虑楼板翼缘作用的梁截
