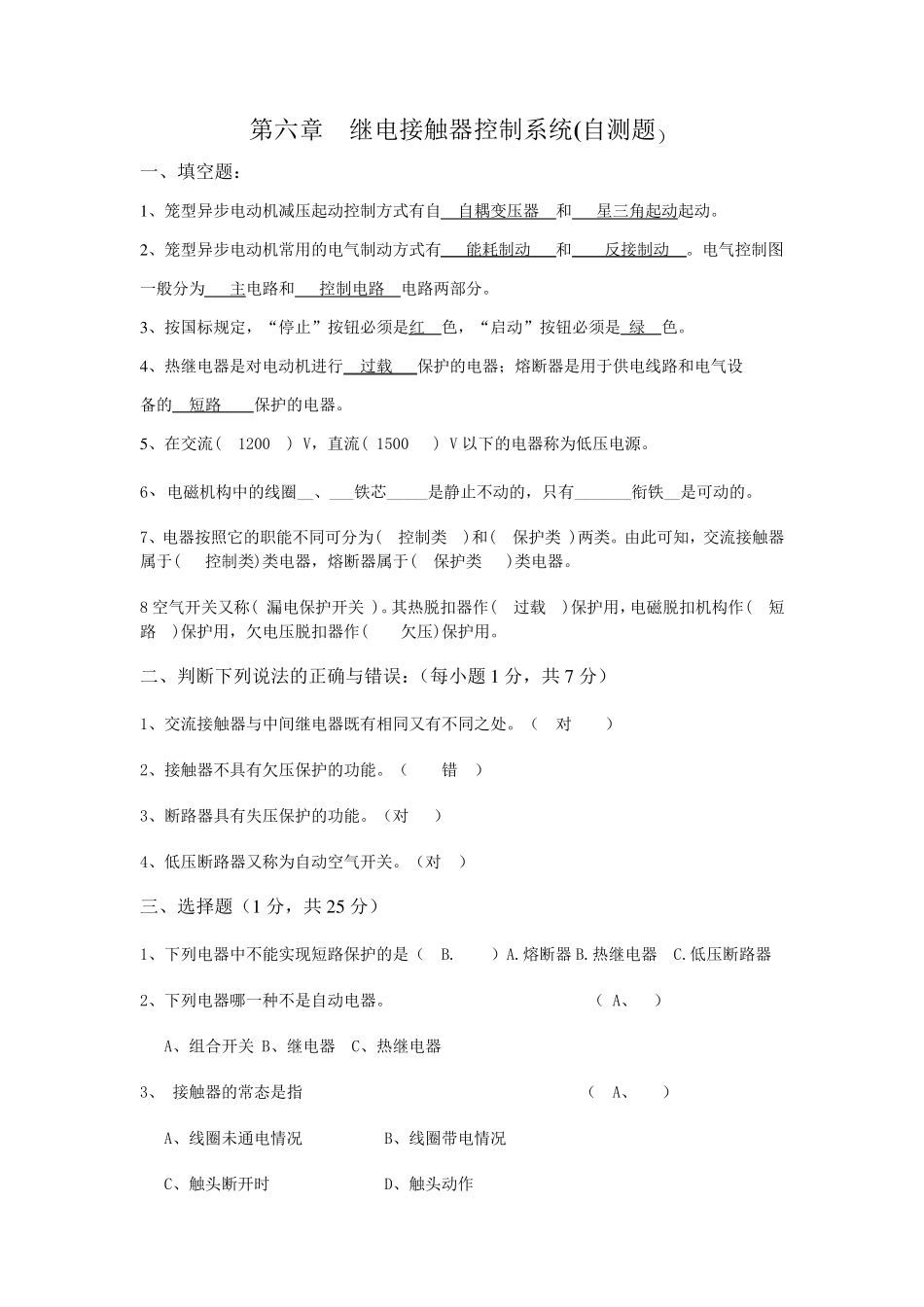

第六章 继电接触器控制系统(自测题） 一、填空题： 1 、笼型异步电动机减压起动控制方式有自 自耦变压器 和 星三角起动起动。 2 、笼型异步电动机常用的电气制动方式有 能耗制动 和 反接制动 。电气控制图一般分为 主电路和 控制电路 电路两部分。 3 、按国标规定，“停止”按钮必须是红 色，“启动”按钮必须是 绿 色。 4 、热继电器是对电动机进行 过载 保护的电器；熔断器是用于供电线路和电气设 备的 短路 保护的电器。 5 、在交流( 1200 ) V，直流( 1500 ) V 以下的电器称为低压电源。 6、电磁机构中的线圈__、___铁芯_____是静止不动的，只有_______衔铁__是可动的。 7、电器按照它的职能不同可分为( 控制类 )和( 保护类 )两类。由此可知，交流接触器属于( 控制类)类电器，熔断器属于( 保护类 )类电器。 8 空气开关又称( 漏电保护开关 )。其热脱扣器作( 过载 )保护用，电磁脱扣机构作( 短路 )保护用，欠电压脱扣器作( 欠压)保护用。 二、判断下列说法的正确与错误：（每小题1 分，共7 分） 1、交流接触器与中间继电器既有相同又有不同之处。（ 对 ） 2、接触器不具有欠压保护的功能。（ 错 ） 3、断路器具有失压保护的功能。（对 ） 4、低压断路器又称为自动空气开关。（对 ） 三、选择题（1 分，共2 5 分） 1、下列电器中不能实现短路保护的是（ B. ）A.熔断器B.热继电器 C.低压断路器 2、下列电器哪一种不是自动电器。 （ A、 ） A、组合开关 B、继电器 C、热继电器 3、 接触器的常态是指 （ A、 ） A、线圈未 通 电情 况 B、线圈带 电情 况 C、触头 断开时 D、触头 动作 4 、由接触器、按钮等构成的电动机直接启动控制回路中，如漏接自锁环节，其后果是 （ B、 ） A、电动机无法启动 B、电动机只能点动 C、电动机启动正常，但无法停机 D、电机无法停止 5、接触器的文字符号是（ A ） A、KM B、KS C、KT D、KA 6、中间继电器的符号为（ C ） A．KV B．KS C．K A D．KT- 7.在继电器接触器控制电路中，自锁环节触点的正确连接方法是( a )。 (a) 接触器的动合辅助触点与起动按钮并联 (b) 接触器的动合辅助触点与起动按钮串联 (c) 接触器的动断辅助触点与起动按钮并联 8.在图示电路中，SB 是按钮，KM 是接触器，若先按动 SB1，再按 SB2，则( c )。 (a) 只有 接触器KM1 通电运行 (b) 只有...
