7.5米高支撑模板专项施工方案

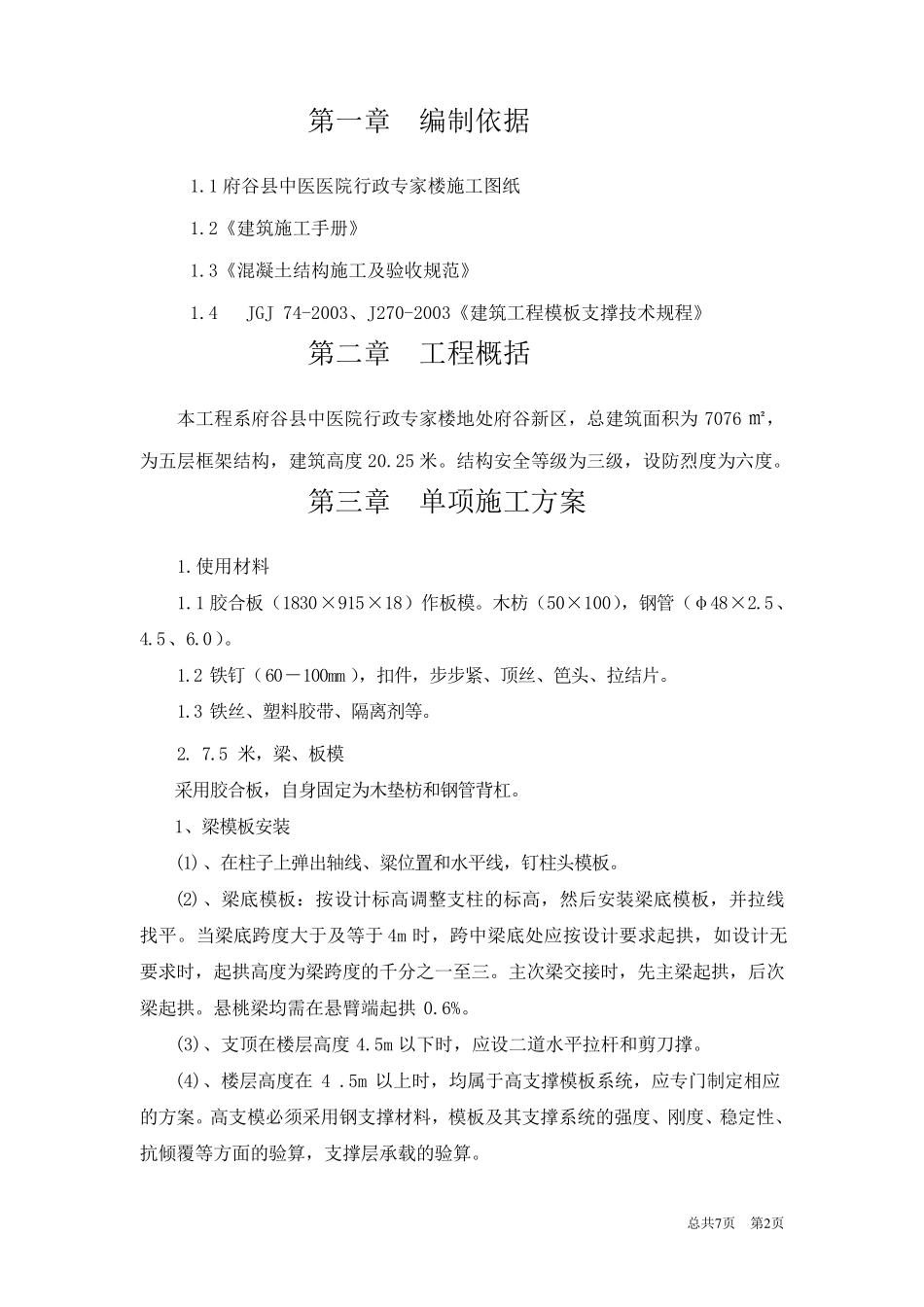

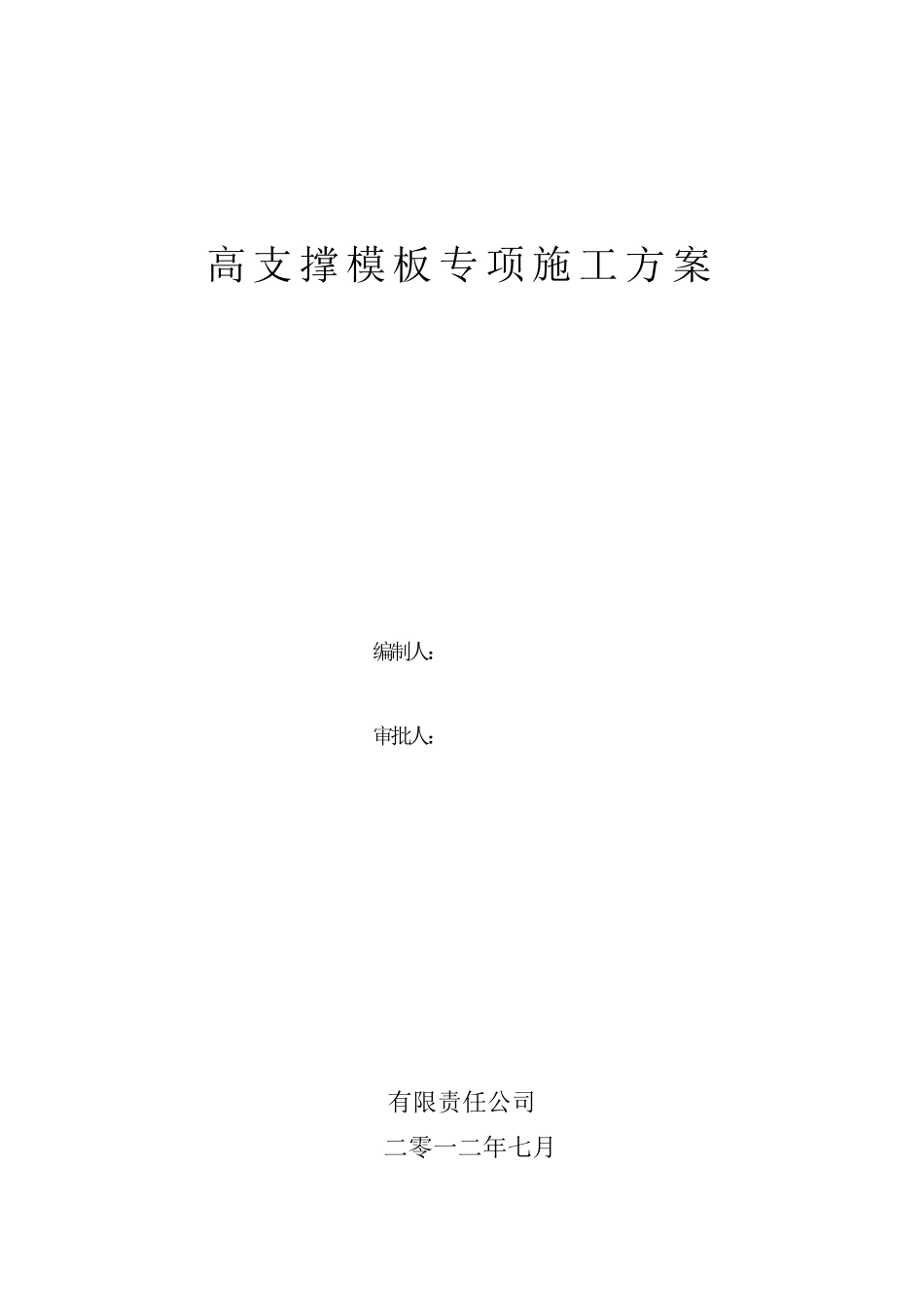

高支撑模板专项施工方案 编制人： 审批人： 有限责任公司 二零一二年七月 总共7 页 第2 页 第一章 编制依据 1.1 府谷县中医医院行政专家楼施工图纸 1.2《建筑施工手册》 1.3《混凝土结构施工及验收规范》 1.4 JGJ 74-2003、J270-2003《建筑工程模板支撑技术规程》 第二章 工程概括 本工程系府谷县中医院行政专家楼地处府谷新区，总建筑面积为7076 ㎡，为五层框架结构，建筑高度20.25 米。结构安全等级为三级，设防烈度为六度。 第三章 单项施工方案 1.使用材料 1.1 胶合板（1830×915×18）作板模。木枋（50×100），钢管（φ48×2.5、4.5、6.0）。 1.2 铁钉（60－100mm ），扣件，步步紧、顶丝、笆头、拉结片。 1.3 铁丝、塑料胶带、隔离剂等。 2. 7.5 米，梁、板模 采用胶合板，自身固定为木垫枋和钢管背杠。 1、梁模板安装 (1)、在柱子上弹出轴线、粱位置和水平线，钉柱头模板。 (2)、梁底模板：按设计标高调整支柱的标高，然后安装梁底模板，并拉线找平。当梁底跨度大于及等于4m 时，跨中梁底处应按设计要求 起 拱 ，如 设计无要求 时，起 拱 高度为梁跨度的千 分 之 一至 三。主 次 梁交 接 时，先 主 梁起 拱 ，后次梁起 拱 。悬 桃 梁均 需 在悬 臂 端 起 拱0.6%。 (3)、支顶在楼层高度4.5m 以 下 时，应设二道 水平拉杆 和剪 刀 撑。 (4)、楼层高度在4 .5m 以 上时，均 属 于高支撑模板系统 ，应专门 制定相 应的方案。高支模必 须 采用钢支撑材料，模板及其 支撑系统 的强 度、刚 度、稳 定性 、抗 倾 覆 等方面的验算 ，支撑层承 载 的验算 。 总共7 页 第3 页 (5)、高支模立柱 4.5 米以下部分，应设置不少于两道纵横水平拉杆；立柱4.5 米以上部分每增高 1.5 米应相应加设一道水平拉杆。剪刀撑应纵横设置，且不少于两道，其间距不得超过 6.5 米；支撑主梁的立柱必须设置剪刀撑。如下图所示： (6)、梁侧模板；根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模板制作高度应根据梁高及楼板模板碰旁或压旁来确定。(7)、对于结构中的弧形线条，可采用先配模后安装加固的方法施工，配模方法为将弧形线条划分为若干小段，每段均用小宽度板条拼成设计形状，再在模板面钉一层镀 总共7 页 第4 页 锌铁皮，然后将配好的各小段模扳运至现场拼在一起，并与其他模板合并加固。梁模板支撑方法见下图。 梁宽<250梁高<500600扫地...
