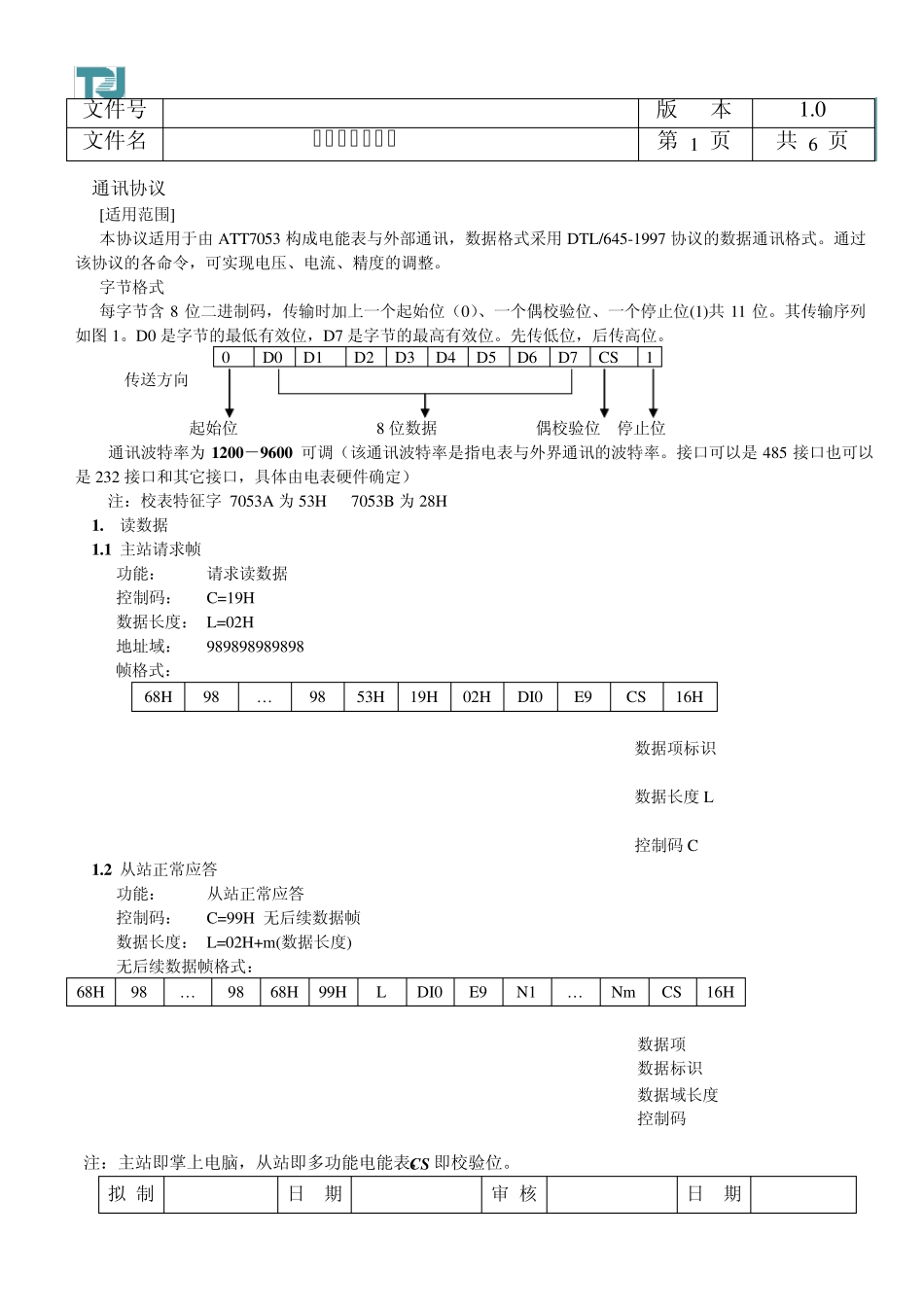

密 级 版 本 1.0 分发号 技 术 文 件 电能表校表协议 ( ATT7053) 拟 制 日期 审 核 日期 标准化 日期 批准: 生效日期: 深 圳 市 泰 瑞 捷 电 子 有 限 公 司 文件号 版 本 1.0 文件名 电能表校表协议 第 1 页 共 6 页 拟 制 日 期 审 核 日 期 通讯协议 [适用范围] 本协议适用于由ATT7053 构成电能表与外部通讯,数据格式采用DTL/645-1997 协议的数据通讯格式。通过该协议的各命令,可实现电压、电流、精度的调整。 字节格式 每字节含 8 位二进制码,传输时加上一个起始位(0)、一个偶校验位、一个停止位(1)共11 位。其传输序列如图 1。D0 是字节的最低有效位,D7 是字节的最高有效位。先传低位,后传高位。 0 D0 D1 D2 D3 D4 D5 D6 D7 CS 1 传送方向 起始位 8 位数据 偶校验位 停止位 通讯波特率为 1 2 0 0 -9 6 0 0 可调(该通讯波特率是指电表与外界通讯的波特率。接口可以是 485 接口也可以是 232 接口和其它接口,具体由电表硬件确定) 注:校表特征字 7053A 为 53H 7053B 为 28H 1 . 读数据 1 .1 主站请求帧 功能: 请求读数据 控制码: C=19H 数据长度: L=02H 地址域: 989898989898 帧格式: 68H 98 … 98 53H 19H 02H DI0 E9 CS 16H 数据项标识 数据长度 L 控制码 C 1 .2 从站正常应答 功能: 从站正常应答 控制码: C=99H 无后续数据帧 数据长度: L=02H+m (数据长度) 无后续数据帧格式: 68H 98 … 98 68H 99H L DI0 E9 N1 … Nm CS 16H 注:主站即掌上电脑,从站即多功能电能表,CS即校验位。 数据项 数据标识 数据域长度 控制码 文件号 版 本 1.0 文件名 电能表校表协议 第 2 页 共 6 页 拟 制 日 期 审 核 日 期 1 .3 从站异常应答帧 功能: 从站收到非法的数据请求或无此数据 控制码: C=D9H 数据长度: L=01H 帧格式: 68H 98 … 98 53H D9H 01H ERR CS 16H 注:错误信息字,目前电表暂未做,故未定义 。 错误信息字 2 . 写数据 2 .1 写数据请求帧 功能: 主站向从站请求设置数据(或编程) 控制码: C=1AH 数据长度:L=02H+m (数据长度) 地址域: 989898989898 帧格式: 68H 98 … 98 53H 1AH L DI0 E9 N1 … Nm CS 16H 2 .2 从站正常应答帧 功能: 将请求命令...
