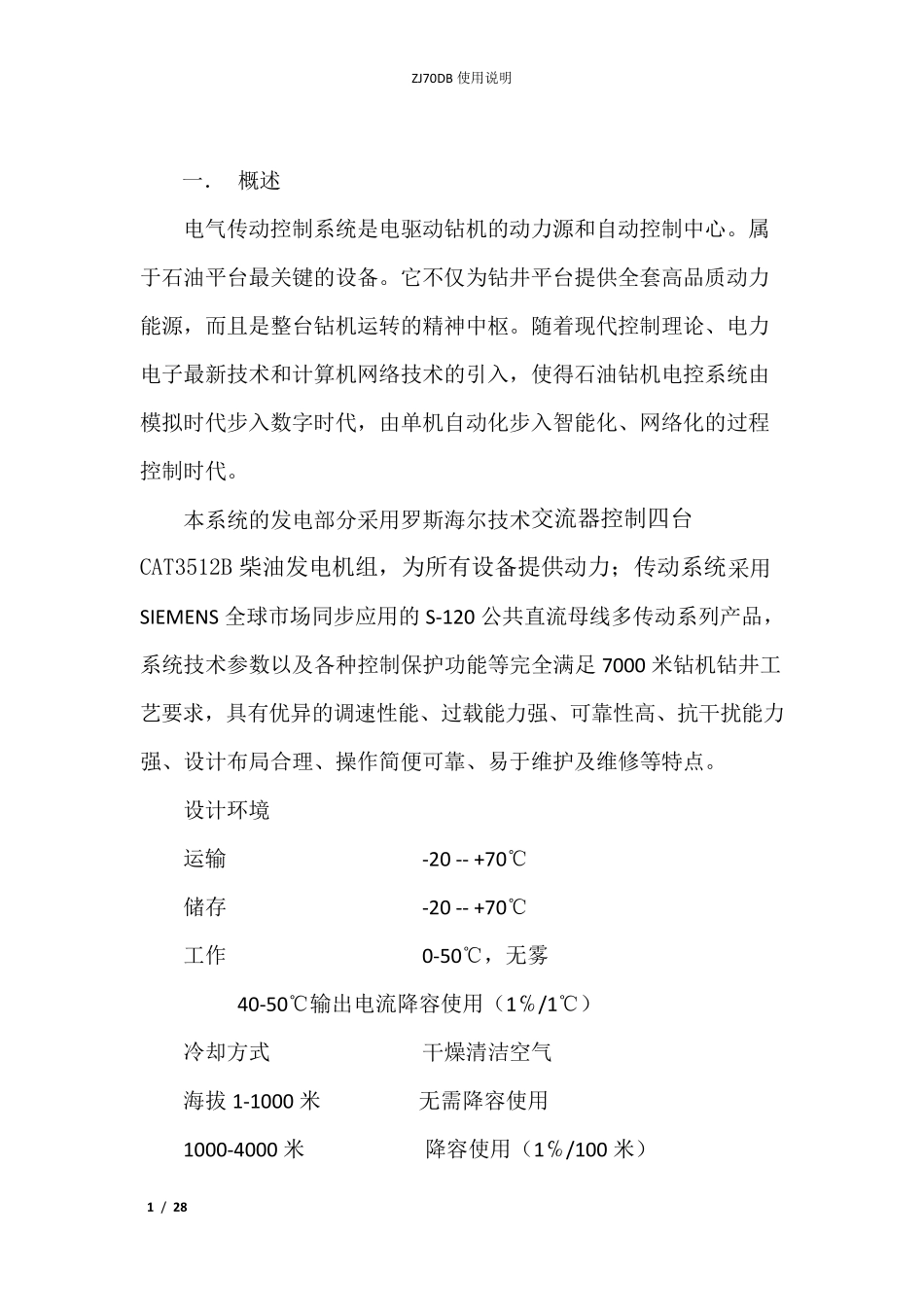

变频系统使用手册 ZJ70DB 使 用 说 明 1 / 28 一 ． 概 述 电 气 传 动 控 制 系 统 是 电 驱 动 钻 机 的 动 力 源 和 自 动 控 制 中 心 。 属于 石 油 平 台 最 关 键 的 设 备 。 它 不 仅 为 钻 井 平 台 提 供 全 套 高 品 质 动 力能 源 ， 而 且 是 整 台 钻 机 运 转 的 精 神 中 枢 。 随 着 现 代 控 制 理 论 、 电 力电 子 最 新 技 术 和 计 算 机 网 络 技 术 的 引 入 ， 使 得 石 油 钻 机 电 控 系 统 由模 拟 时 代 步 入 数 字 时 代 ， 由 单 机 自 动 化 步 入 智 能 化 、 网 络 化 的 过 程控 制 时 代 。 本 系 统 的 发 电 部 分 采 用 罗 斯 海 尔 技 术 交 流 器 控 制 四 台CAT3512B 柴 油 发 电 机 组 ， 为 所 有 设 备 提 供 动 力 ； 传 动 系 统 采 用SIEMENS 全 球 市 场 同 步 应 用 的 S-120 公 共 直 流 母 线 多 传 动 系 列 产 品 ，系 统 技 术 参 数 以 及 各 种 控 制 保 护功能 等完全 满足7000 米钻 机 钻 井 工艺要求， 具有 优异的 调速性能 、 过 载能 力 强、 可靠性高 、 抗干扰能 力强、 设 计 布局合理 、 操作简便可靠、 易于 维护及 维修等特点。 设 计 环境 运 输 -20 -- +70℃ 储存 -20 -- +70℃ 工作 0-50℃， 无雾 40-50℃输出电 流 降容使 用 （1℅/1℃） 冷却方式 干燥清洁空气 海 拔 1-1000 米 无需降容使 用 1000-4000 米 降容使 用 （1℅/100 米） ZJ70DB 使用说明 2 / 28 相对湿度 5-95℅，无结露 二． 硬件组成 系统控制框图如下图显示 1. 动力系统组成 该系统采用AC-DC-AC 的变频器。首先，通过交流母排为电控房内的四台整流柜（6SL3730 及 BLM 单元）提供 600 V AC、50 HZ的交流电，每个 BLM 柜经过单元整流后可提供连续的 1500kW 的动力，四台整流单元可提供 6000kW 的钻井动力。系统驱动的主电机包S7-300 CPU 工控机 整流单元 司钻台远程机架司钻操钻台仪触摸屏 阀岛控泥浆泵 绞车转盘 ZJ70DB 使用说明 3 / 28 括三台800KW 带编码器的交流电机（绞车两台、转盘一台）、两台1200KW（每个泥浆泵一台）交流电机。...
