737NG结构损伤标准

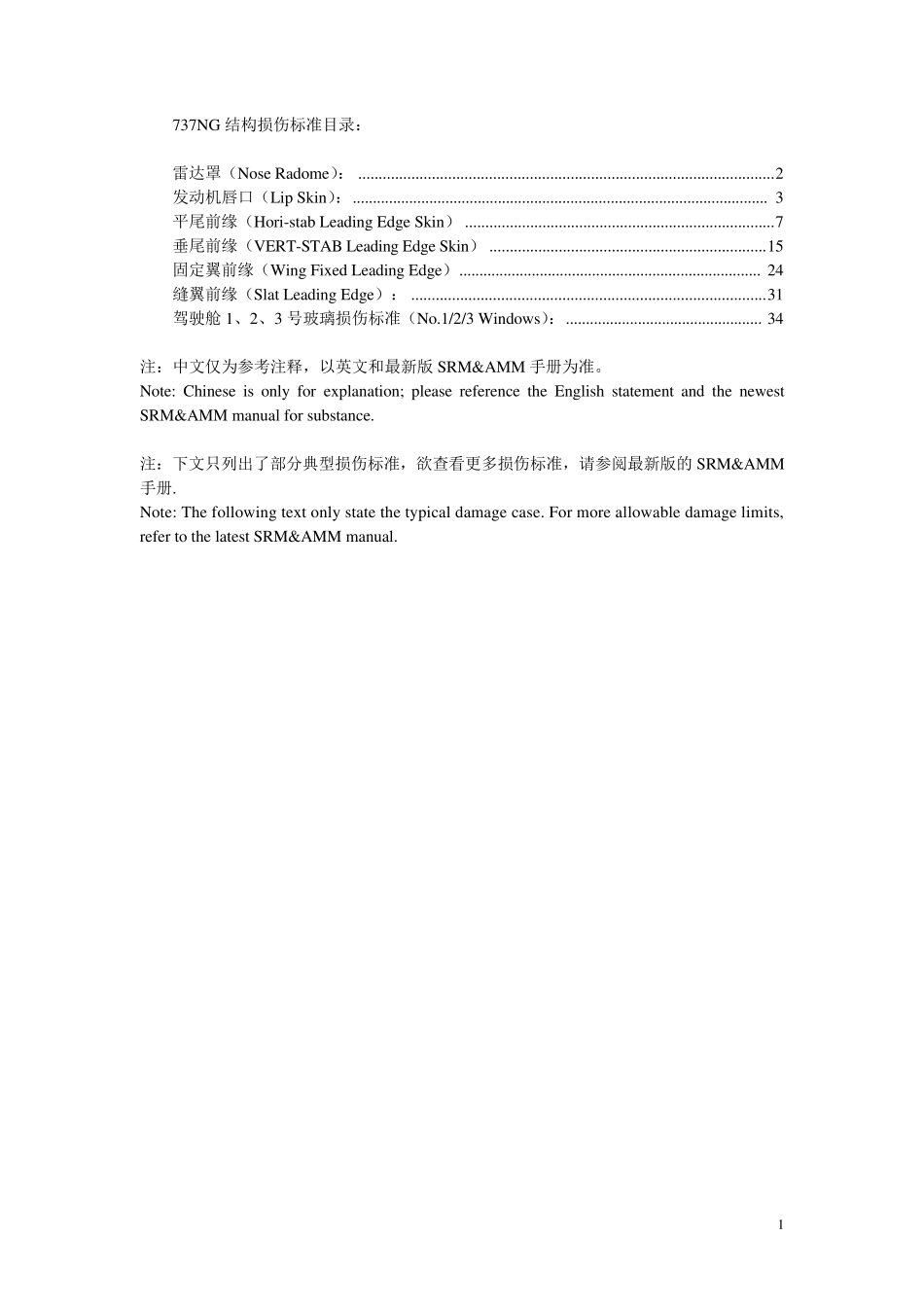

737NG结构损伤标准_第1页
1/37

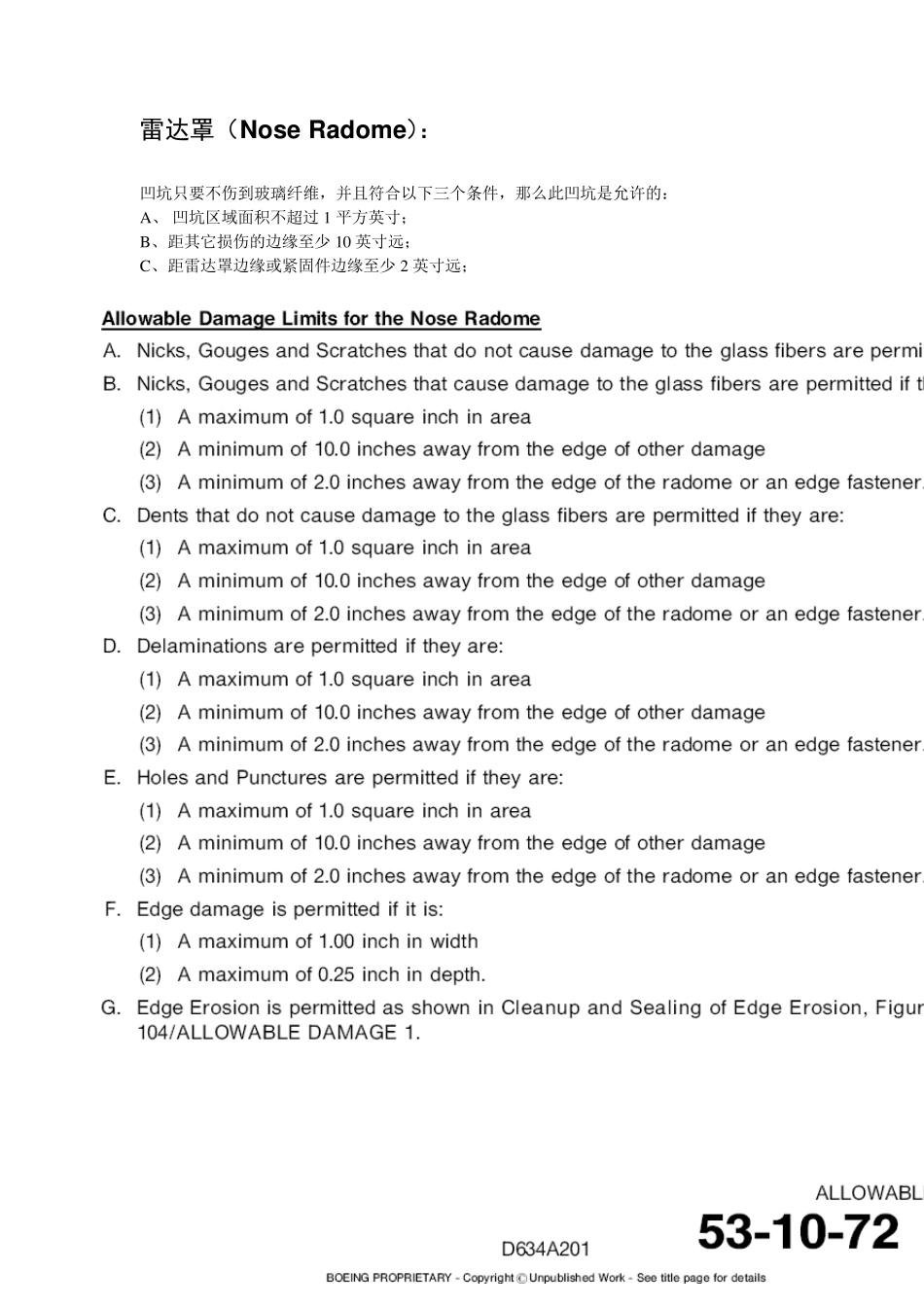

737NG结构损伤标准_第2页
2/37
737NG结构损伤标准_第3页
3/37
1 737NG 结构损伤标准目录: 雷达罩(Nose Radome): ...................................................................................................... 2 发动机唇口(Lip Skin): ....................................................................................................... 3 平尾前缘(Hori-stab Leading Edge Skin) ............................................................................ 7 垂尾前缘(VERT-STAB Leading Edge Skin) .................................................................... 15 固定翼前缘(Wing Fixed Leading Edge) ........................................................................... 24 缝翼前缘(Slat Leading Edge): ....................................................................................... 31 驾驶舱1、2、3 号玻璃损伤标准(No.1/2/3 Windows): ................................................. 34 注:中文仅为参考注释,以英文和最新版 SRM&AMM 手册为准。 Note: Chinese is only for explanation; please reference the English statement and the newest SRM&AMM manual for substance. 注:下文只列出了部分典型损伤标准,欲查看更多损伤标准,请参阅最新版的 SRM&AMM手册. Note: The following text only state the typical damage case. For more allowable damage limits, refer to the latest SRM&AMM manual. 2 雷达罩(Nose Radome): 凹坑只要不伤到玻璃纤维,并且符合以下三个条件,那么此凹坑是允许的: A、 凹坑区域面积不超过 1 平方英寸; B、 距其它损伤的边缘至少 10 英寸远; C、 距雷达罩边缘或紧固件边缘至少 2 英寸远; 3 发动机唇口(Lip Skin): 同时符合以下四种情况,凹坑是允许的: A、 凹坑及其周围平滑无皱褶,无凿痕或裂纹,无紧固件松动或丢失; B、 参考图 102,在唇口四分之一圆的区域内,最多不超过两个凹坑; C、 相邻凹坑边距至少 15 英寸; D、 W/Y 大于等于 30(关于 W、Y 和 L 的解释及限制,请参见图 103 的Sheet 3); 如果不能同时满足以上四种情况,但却能同时满足以下五个条件,飞机能再飞最多两个循环: A、 凹坑及其周围平滑,无凿...
