74138的工作原理如下图所示

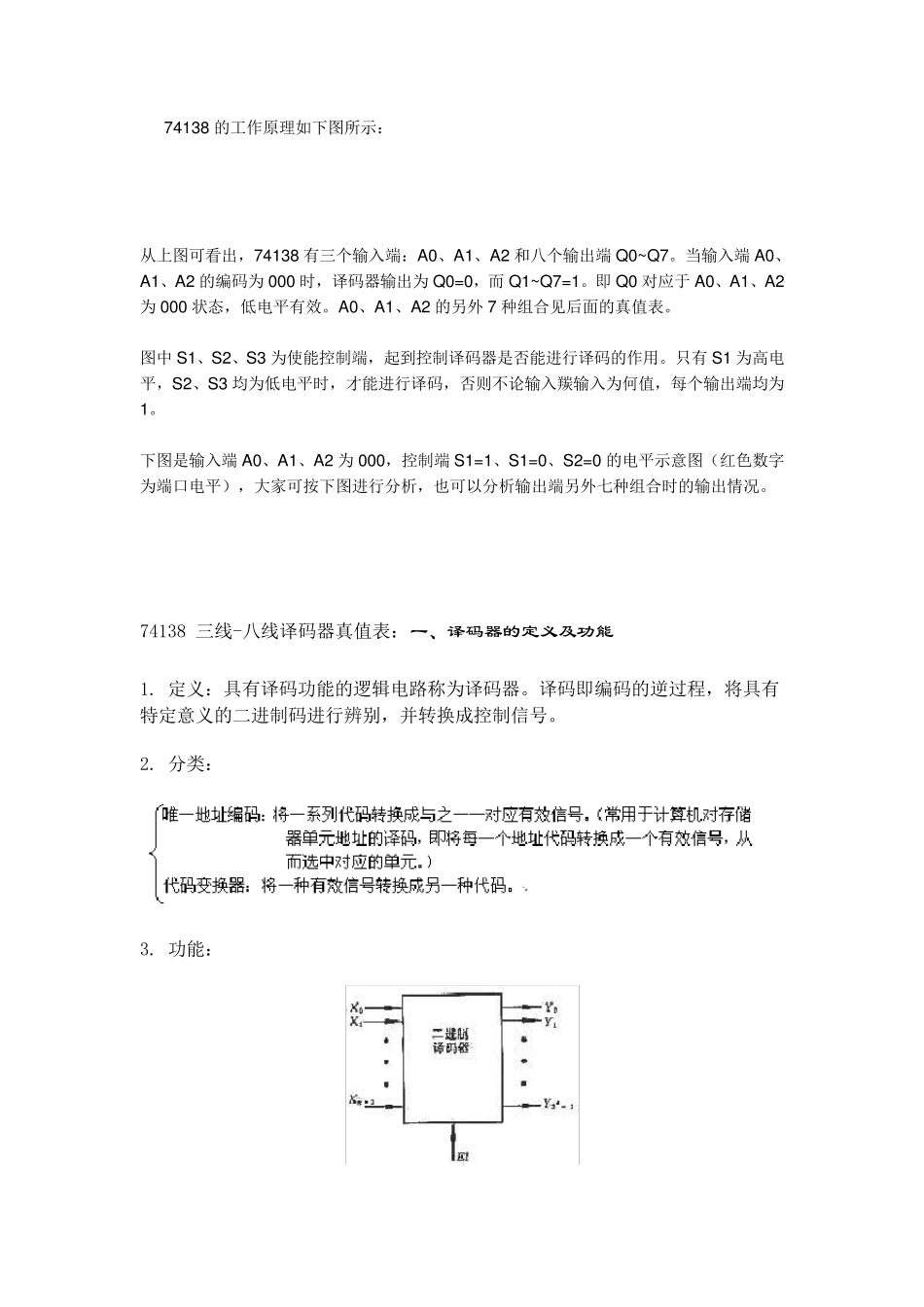

74138的工作原理如下图所示_第1页
1/21

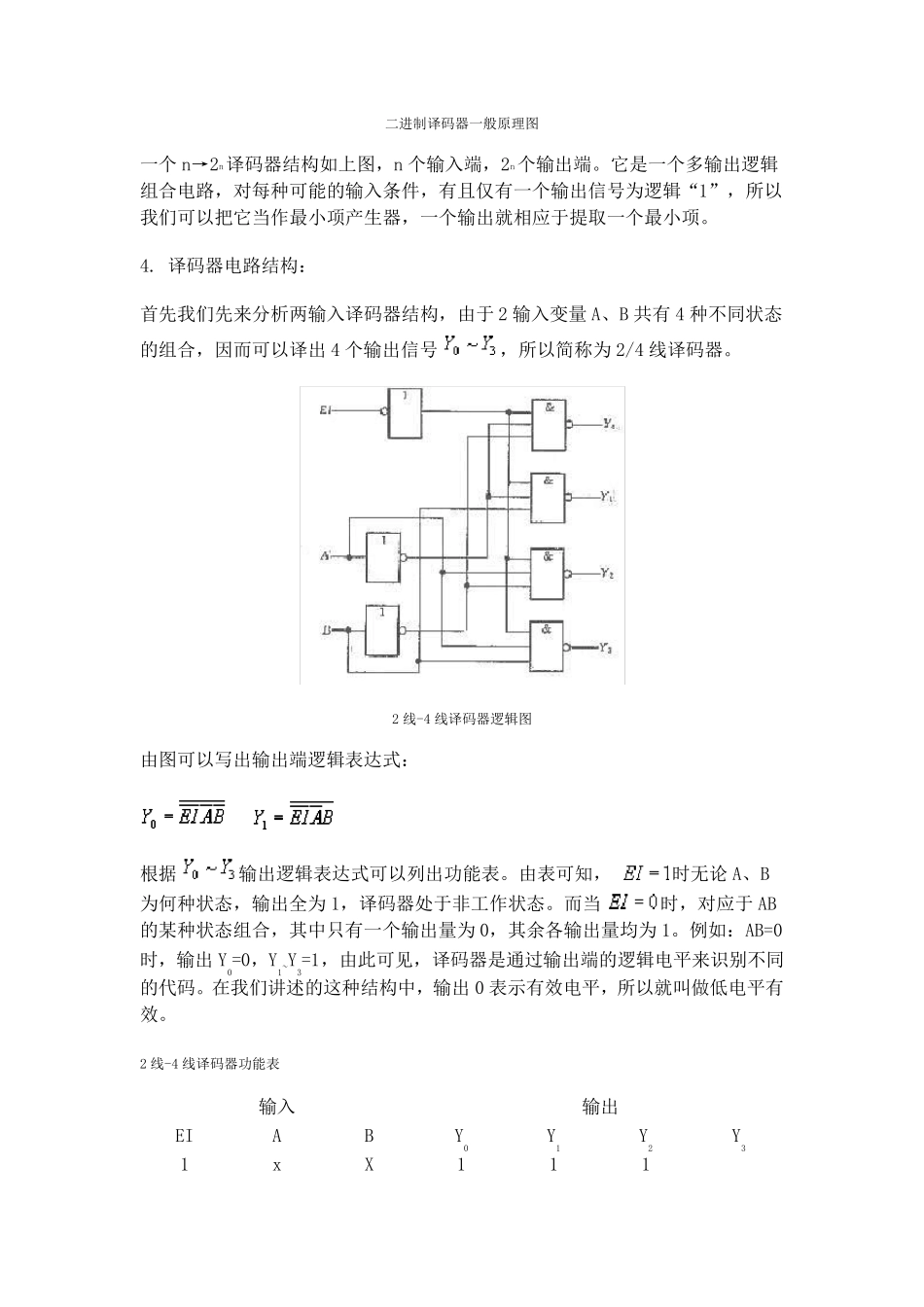

74138的工作原理如下图所示_第2页
2/21

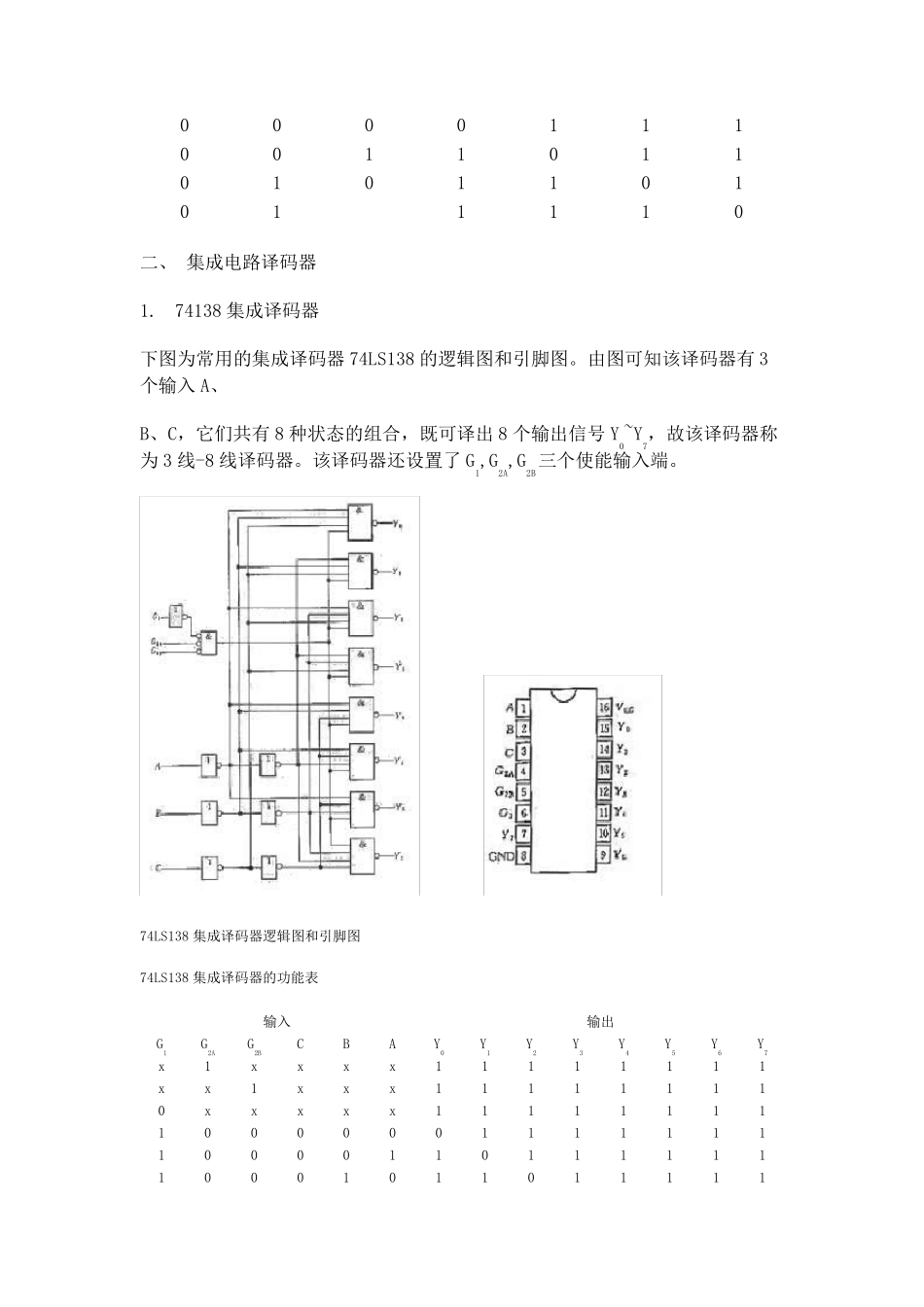

74138的工作原理如下图所示_第3页
3/21
74138 的工作原理如下图所示: 从上图可看出,74138 有三个输入端:A0、A1、A2 和八个输出端Q0~Q7。当输入端A0、A1、A2 的编码为 000 时,译码器输出为 Q0=0,而 Q1~Q7=1。即 Q0 对应于 A0、A1、A2为 000 状态,低电平有效。A0、A1、A2 的另外 7 种组合见后面的真值表。 图中 S1、S2、S3 为使能控制端,起到控制译码器是否能进行译码的作用。只有S1 为高电平,S2、S3 均为低电平时,才能进行译码,否则不论输入羰输入为何值,每个输出端均为1。 下图是输入端A0、A1、A2 为 000,控制端S1=1、S1=0、S2=0 的电平示意图(红色数字为端口电平),大家可按下图进行分析,也可以分析输出端另外七种组合时的输出情况。 74138 三线-八线译码器真值表:一、译码器的定义及功能 1. 定义:具有译码功能的逻辑电路称为译码器。译码即编码的逆过程,将具有特定意义的二进制码进行辨别,并转换成控制信号。 2. 分类: 3. 功能: 二进制译码器一般原理图 一个n→2n译码器结构如上图,n 个输入端,2n个输出端。它是一个多输出逻辑组合电路,对每种可能的输入条件,有且仅有一个输出信号为逻辑“1”,所以我们可以把它当作最小项产生器,一个输出就相应于提取一个最小项。 4. 译码器电路结构: 首先我们先来分析两输入译码器结构,由于 2 输入变量 A、B 共有4 种不同状态的组合,因而可以译出4 个输出信号 ,所以简称为2/4 线译码器。 2 线-4 线译码器逻辑图 由图可以写出输出端逻辑表达式: 根据 输出逻辑表达式可以列出功能表。由表可知, 时无论 A、B为何种状态,输出全为1,译码器处于非工作状态。而当 时,对应于 AB的某种状态组合,其中只有一个输出量为0,其余各输出量均为1。例如:AB=0时,输出Y0=0,Y1~Y3=1,由此可见,译码器是通过输出端的逻辑电平来识别不同的代码。在我们讲述的这种结构中,输出0 表示有效电平,所以就叫做低电平有效。 2 线-4 线译码器功能表 输入 输出 EI A B Y0 Y1 Y2 Y3 1 x X 1 1 1 0 0 0 0 1 1 1 0 0 1 1 0 1 1 0 1 0 1 1 0 1 0 1 1 1 1 0 二、 集成电路译码器 1. 74138 集成译码器 下图为常用的集成译码器 74LS138 的逻辑图和引脚图。由图可知该译码器有 3个输入 A、 B、C,它们共有 8 种状态的组合,既可译出 8 个输出信号 Y0~Y7,故该译码器称为 3 线-8 线译码器。该译码器还设置了 G1,G2A,G2...
