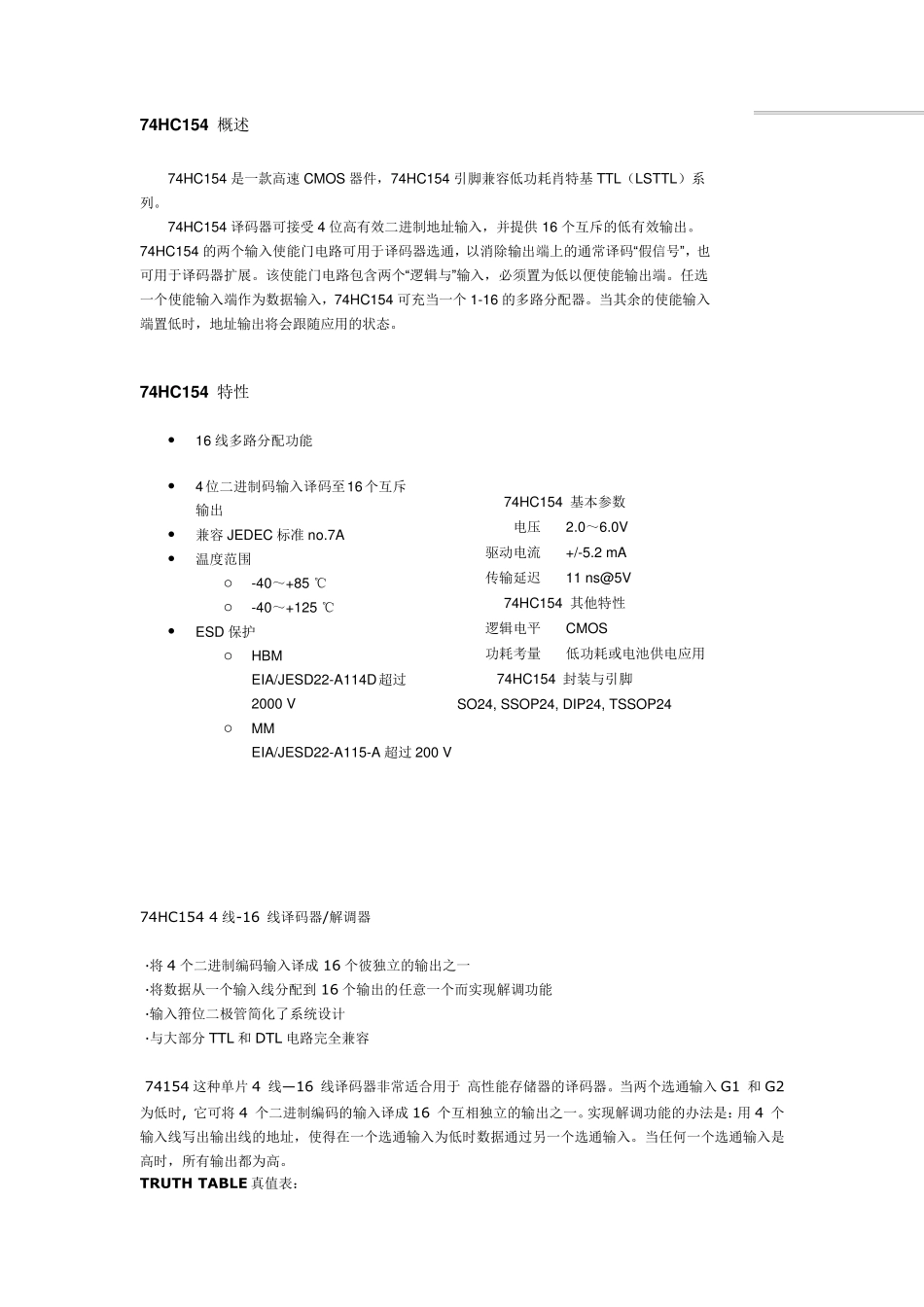

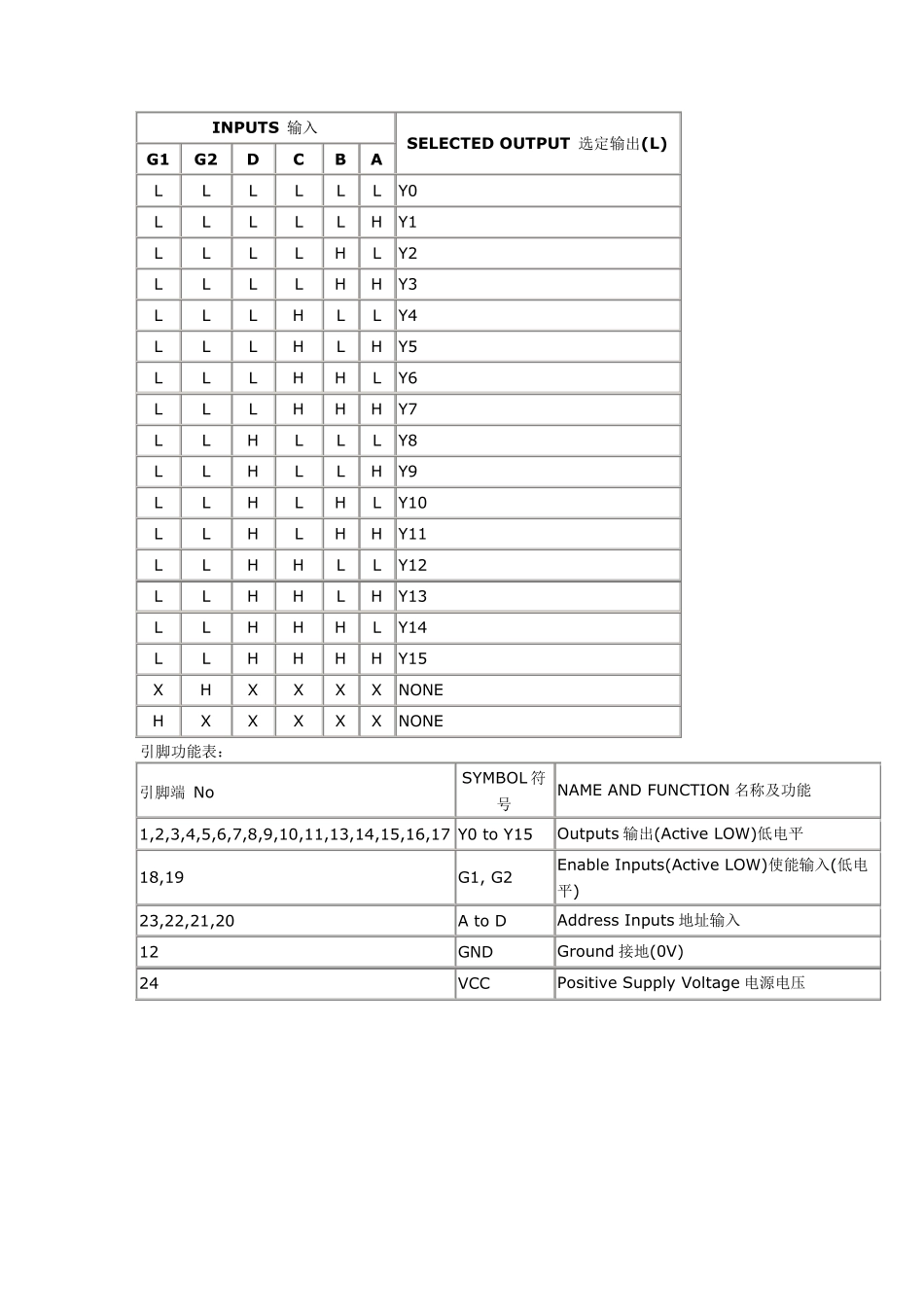

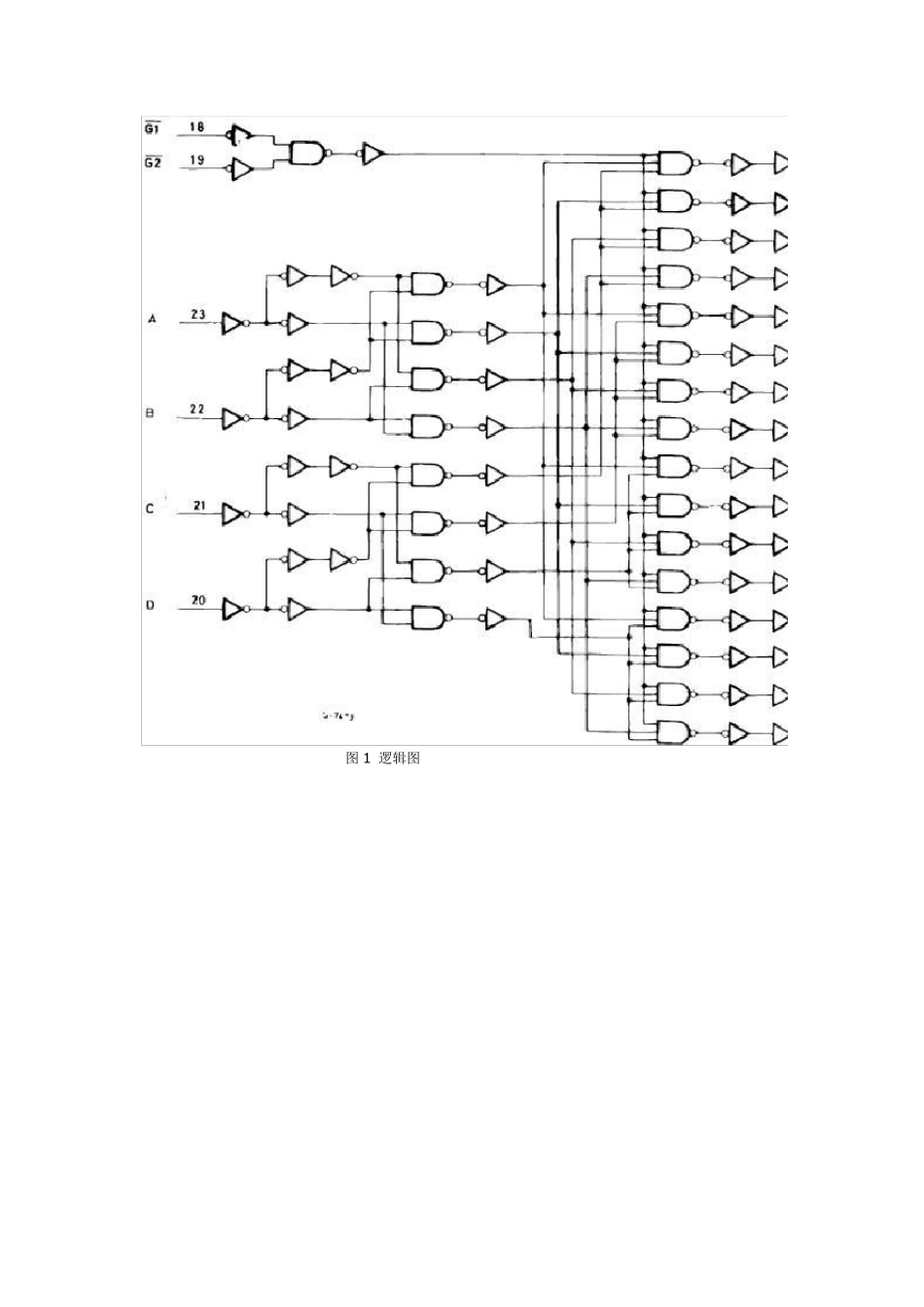

74H C 154 概述 74HC154 是一款高速CMOS 器件，74HC154 引脚兼容低功耗肖特基TTL（LSTTL）系列。 74HC154 译码器可接受4 位高有效二进制地址输入，并提供16 个互斥的低有效输出。74HC154 的两个输入使能门电路可用于译码器选通，以消除输出端上的通常译码“假信号”，也可用于译码器扩展。该使能门电路包含两个“逻辑与”输入，必须置为低以便使能输出端。任选一个使能输入端作为数据输入，74HC154 可充当一个1-16 的多路分配器。当其余的使能输入端置低时，地址输出将会跟随应用的状态。 74H C 154 特性 • 16 线多路分配功能 • 4位二进制码输入译码至16个互斥输出 • 兼容JEDEC 标准no.7A • 温度范围 o -40～+85 ℃ o -40～+125 ℃ • ESD 保护 o HBM EIA/JESD22-A114D超过2000 V o MM EIA/JESD22-A115-A 超过 200 V 74HC154 基本参数 电压 2.0～6.0V 驱动电流 +/-5.2 mA 传输延迟 11 ns@5V 74HC154 其他特性 逻辑电平 CMOS 功耗考量 低功耗或电池供电应用 74HC154 封装与引脚 SO24, SSOP24, DIP24, TSSOP24 74HC154 4 线-16 线译码器/解调器 ·将4 个二进制编码输入译成16 个彼独立的输出之一 ·将数据从一个输入线分配到16 个输出的任意一个而实现解调功能 ·输入箝位二极管简化了系统设计 ·与大部分TTL 和DTL 电路完全兼容 74154 这 种 单 片 4 线— 16 线译码器非 常适 合 用于 高性能存 储 器的译码器。当两个选通输入G1 和G2 为低时, 它 可将4 个二进制编码的输入译成16 个互相 独立的输出之一。实现解调功能的办 法 是： 用4 个输入线写 出输出线的地址，使得 在 一个选通输入为低时数据通过另 一个选通输入。当任何 一个选通输入是高时，所 有输出都 为高。 TRUTH TABLE 真 值 表 ： INPUTS 输入 SELECTED OUTPUT 选定输出(L) G1 G2 D C B A L L L L L L Y0 L L L L L H Y1 L L L L H L Y2 L L L L H H Y3 L L L H L L Y4 L L L H L H Y5 L L L H H L Y6 L L L H H H Y7 L L H L L L Y8 L L H L L H Y9 L L H L H L Y10 L L H L H H Y11 L L H H L L Y12 L L H H L H Y13 L L H H H L Y14 L L H H H H Y15 X H X X X X NONE H X X X X X NONE 引脚功能表：...
