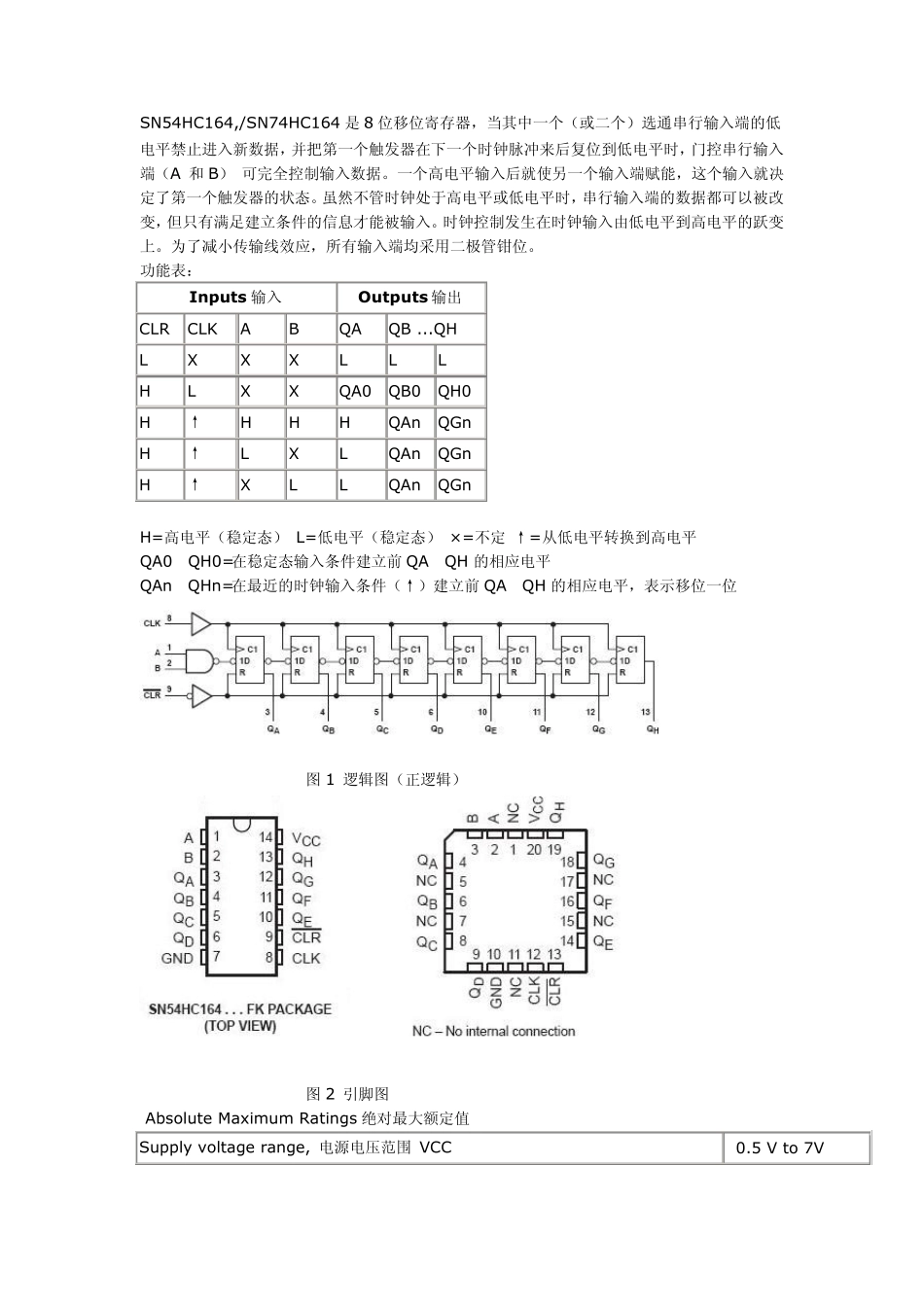

SN54HC164,/SN74HC164 是8 位移位寄存器,当其中一个(或二个)选通串行输入端的低电平禁止进入新数据,并把第一个触发器在下一个时钟脉冲来后复位到低电平时,门控串行输入端(A 和B) 可完全控制输入数据
一个高电平输入后就使另一个输入端赋能,这个输入就决定了第一个触发器的状态
虽然不管时钟处于高电平或低电平时,串行输入端的数据都可以被改变,但只有满足建立条件的信息才能被输入
时钟控制发生在时钟输入由低电平到高电平的跃变上
为了减小传输线效应,所有输入端均采用二极管钳位
功能表: Inpu ts 输入 Ou tpu ts 输出 CLR CLK A B QA QB

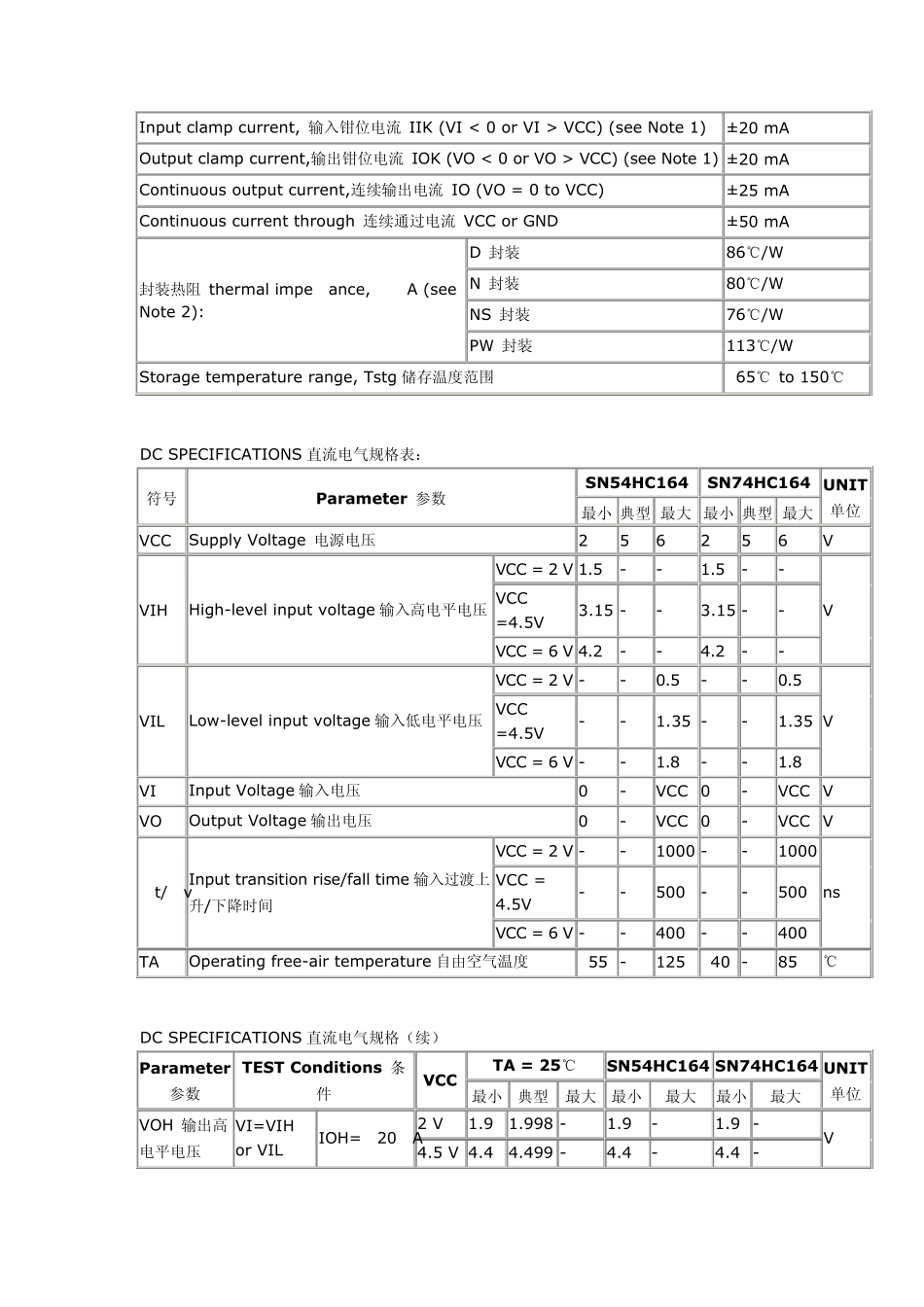

QH L X X X L L L H L X X QA0 QB0 QH0 H ↑ H H H QAn QGn H ↑ L X L QAn QGn H ↑ X L L QAn QGn H=高电平(稳定态) L=低电平(稳定态) × =不定 ↑=从低电平转换到高电平 QA0…QH0=在稳定态输入条件建立前 QA…QH 的相应电平 QAn…QHn=在最近的时钟输入条件(↑)建立前 QA…QH 的相应电平,表示移位一位 图 1 逻辑图(正逻辑) 图 2 引脚图 Absolute Maximum Ratings 绝对最大额定值 Supply voltage range, 电源电压范围 VCC –0

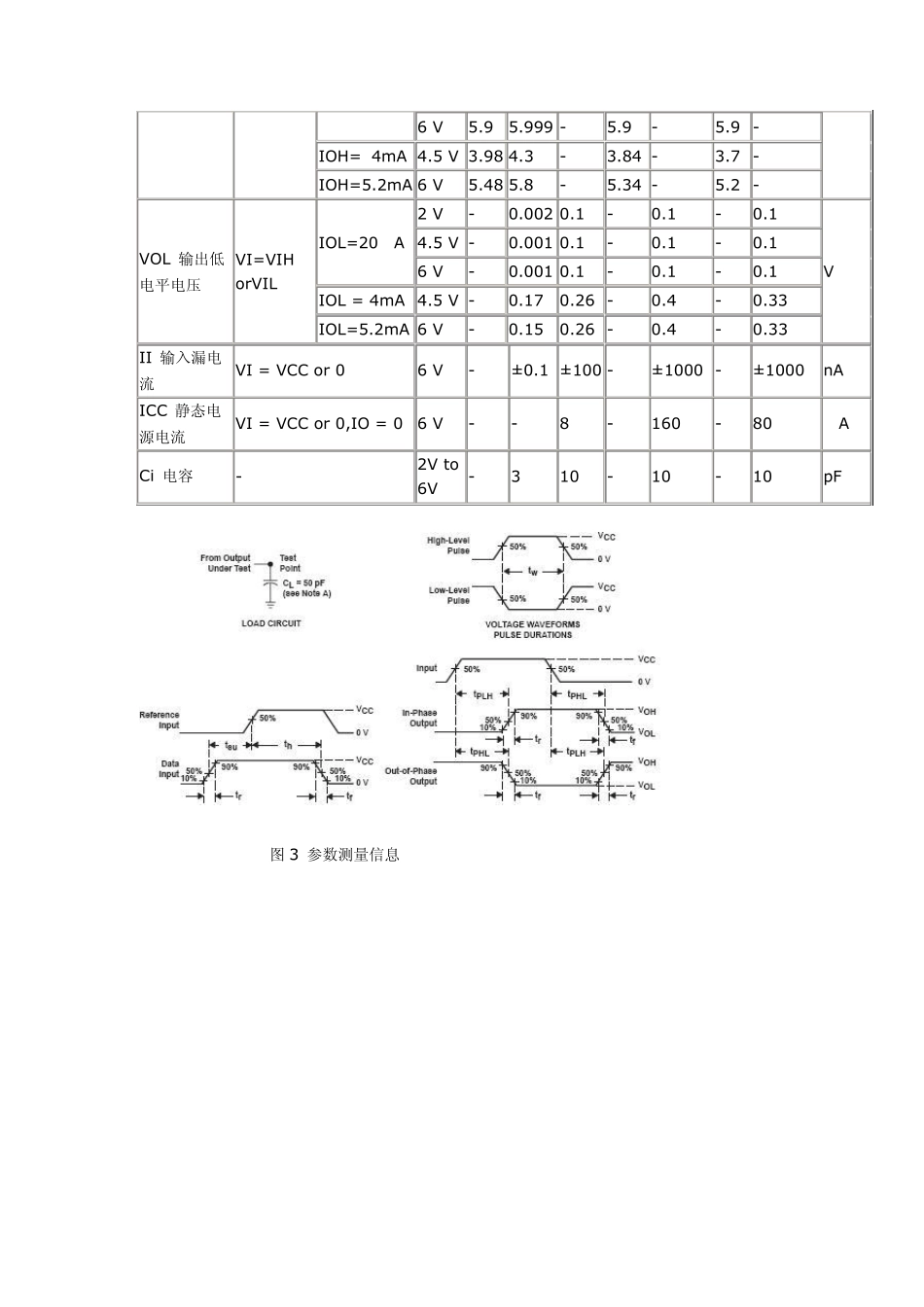

5 V to 7V Input clamp current, 输入钳位电流 IIK (VI < 0 or VI > VCC) (see Note 1) ± 20 mA Output clamp current,输出钳位电流 IOK (VO < 0 or VO > VCC) (see Note 1) ± 20 mA Continuous output current,连续输出电流 IO (VO = 0 to V
