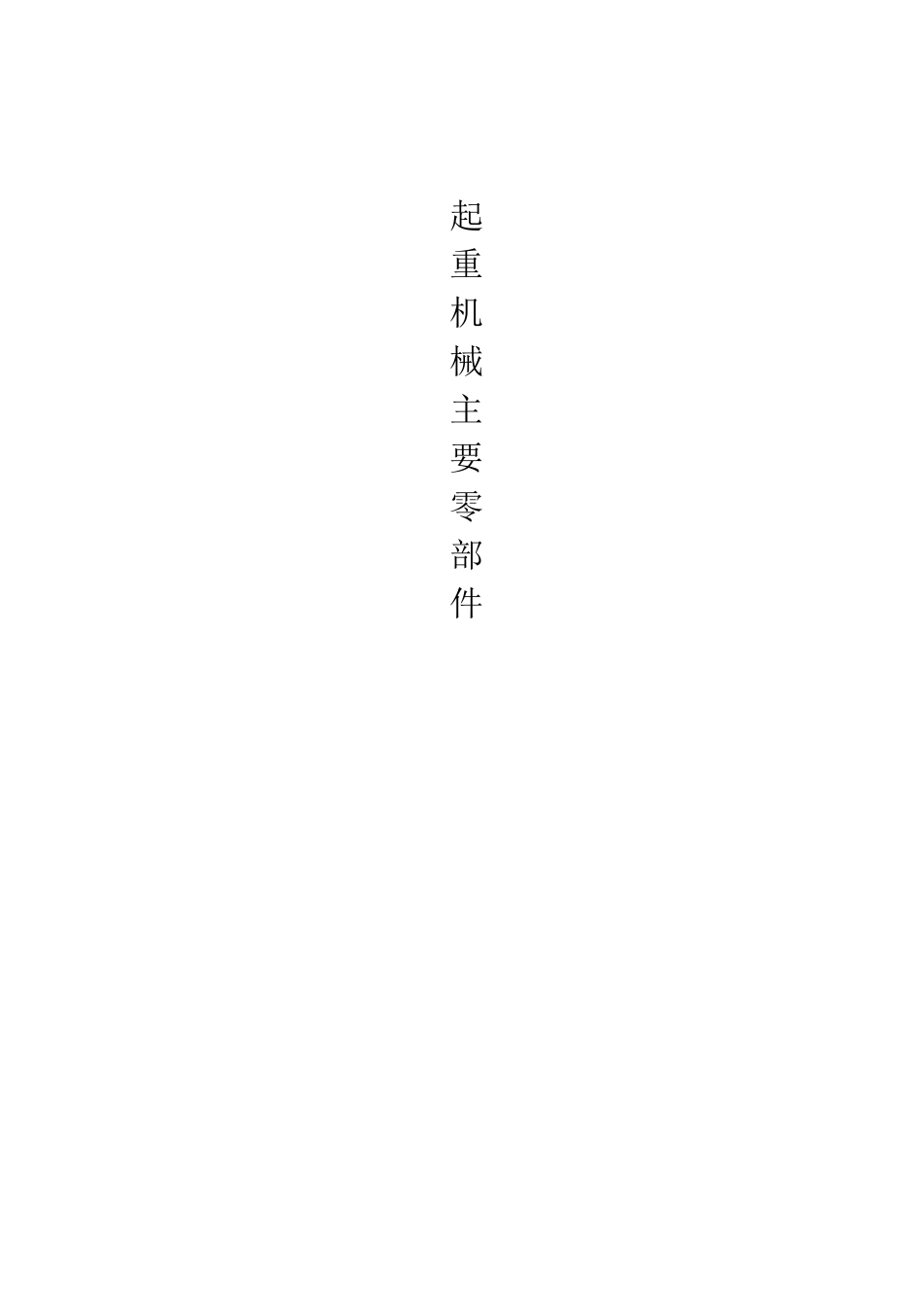

起重机械主要零部件

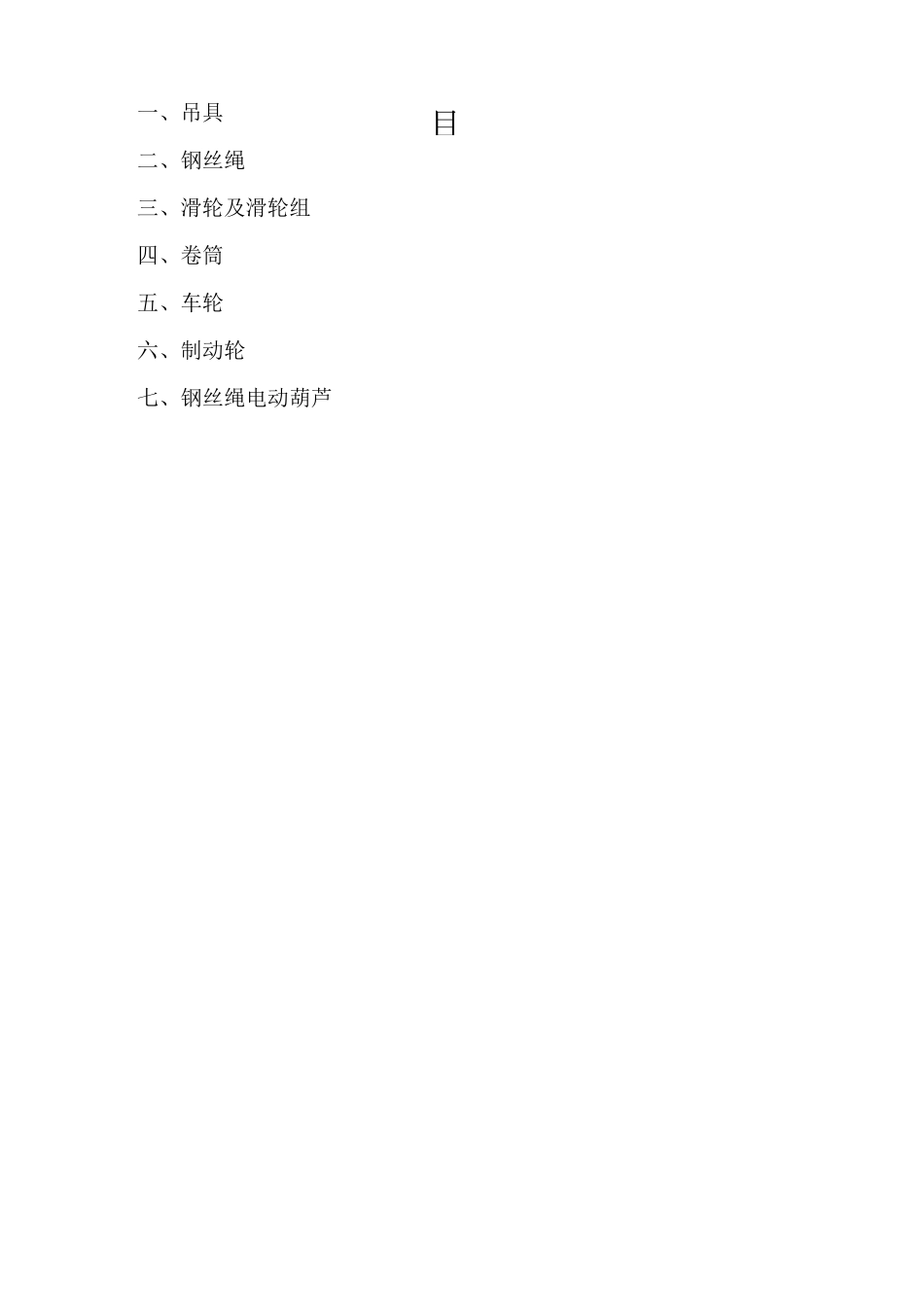

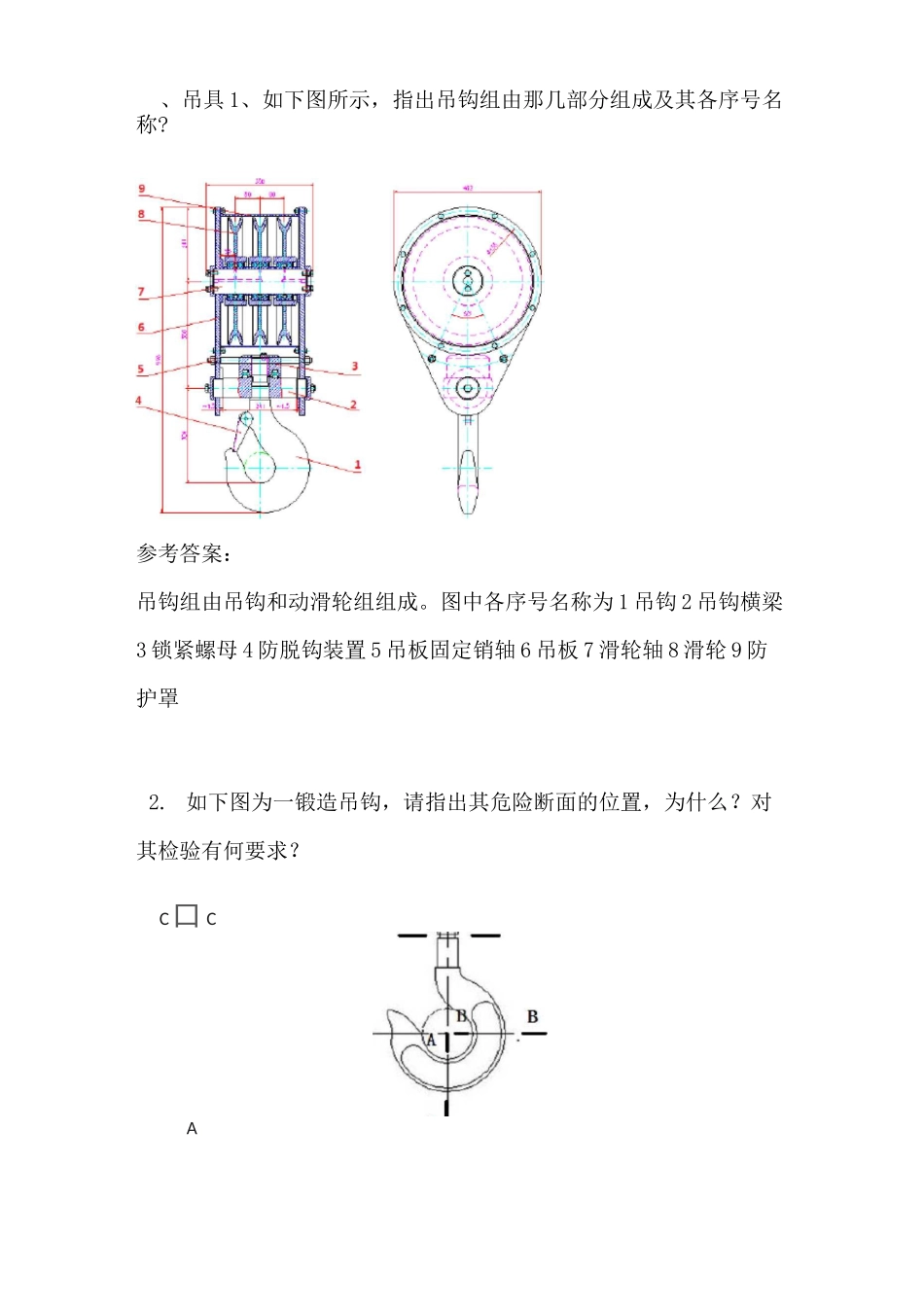

起重机械主要零部件目一、吊具二、钢丝绳三、滑轮及滑轮组四、卷筒五、车轮六、制动轮七、钢丝绳电动葫芦、吊具 1、如下图所示，指出吊钩组由那几部分组成及其各序号名称?参考答案：吊钩组由吊钩和动滑轮组组成。图中各序号名称为 1 吊钩 2 吊钩横梁3 锁紧螺母 4 防脱钩装置 5 吊板固定销轴 6 吊板 7 滑轮轴 8 滑轮 9 防护罩2. 如下图为一锻造吊钩，请指出其危险断面的位置，为什么？对其检验有何要求？C口 CA参考答案:如图：A-A、B-B.C-C 为吊钩的三个危险断面，因为 A-A 截面一方面受吊索拉力的作用，吊钩有被拉直的趋势；另一方面还受弯矩的作用。因为作用于此断面的弯矩最大，其所受弯曲应力也最大，所以此断面是一个危险断面。B-B 截面有被拉直和剪断的趋势，此处所受剪切应力最大，故也是危险断面；C-C 截面是钩柱最细的部分在吊索拉力的作用，有被拉断的趋势，此处拉应力最大，故也是危险断面。当危险断面 A-A 磨损量超过基本尺寸的 5%(GB/T10051.3-2010)或危险断面 C-C 产生塑性变形时，吊钩应报废，危险断面磨损不得进行补焊。3. 如右图，为一双绳抓斗结构图，请指出件号 1〜7 的名称。参考答案：1.升降钢丝绳、2.开闭钢丝绳、3.固定滑轮及上横梁、4.动滑轮及下横梁、5.撑杆、6.鄂板、7.导向滚轮4、依据 GB/T10051.3-2010 叙述在用锻造吊钩的报废要求参考答案：(1) 吊钩表面不允许存在裂纹，否则应报废。(2) 开口变形达原尺寸的 10%时，应报废。(3) 吊钩扭转变形，当钩身扭转超过 10°时应报废。(4) 吊钩的钩柄不得有塑性变形，否则应报废。(5) 吊钩危险断面的磨损量，当其实际尺寸小于原尺寸的 95%时,应报废。(6) 吊钩螺纹腐蚀缺损、轴向间隙超过允许值时必须更换螺母。(7) 吊钩钩柄腐蚀后的尺寸小于原尺寸的 95%时，应报废。(8) 吊钩的缺陷有焊补现象。5、如图一在用吊钩，外观检查存在什么缺陷?参考答案：存在缺陷有两个，一是防脱钩装置损坏;二是钩体危险断面摩损严重。(a)(b)二、钢丝绳1、试说出下图中 4 种钢丝绳中，哪些为顺绕绳，哪些为交绕绳,哪些为左绕绳，哪些为右绕绳，并说出交绕绳的优缺点。参考答案：顺绕绳为 cd，交绕绳为 ab，左绕绳为 bd，右绕绳为 ac；优点：绳与股的扭转趋势互相抵消，起吊重物时不易扭转和松散；缺点：存在股间外层钢丝接触不良、易磨损、寿命短、挠性较差等缺点。2、试判断(a)图和(b)图中哪个测量钢丝绳直径的方法是错误的,并说出测量钢丝绳...
