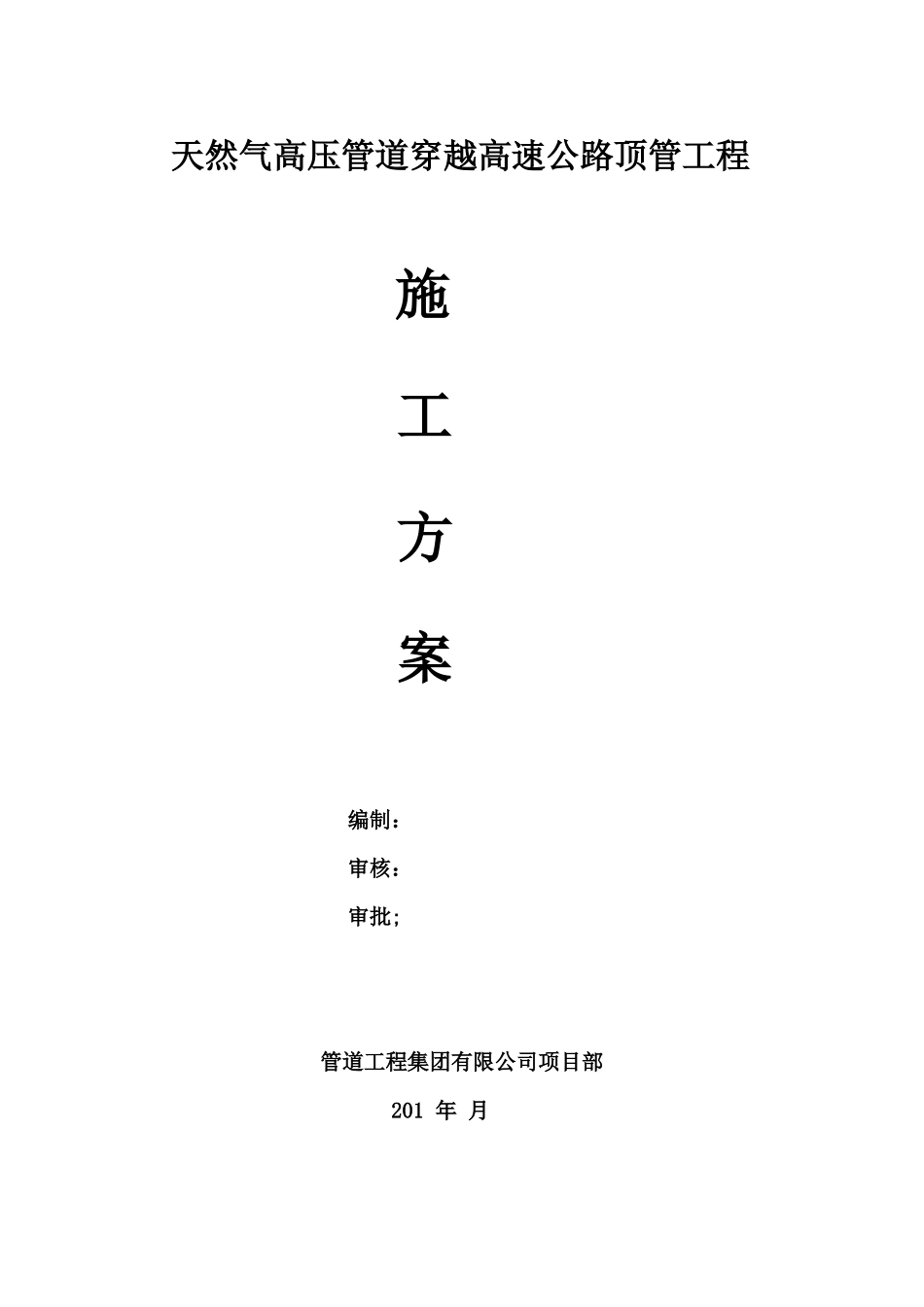

天然气高压管道穿越高速公路顶管工程施工方案

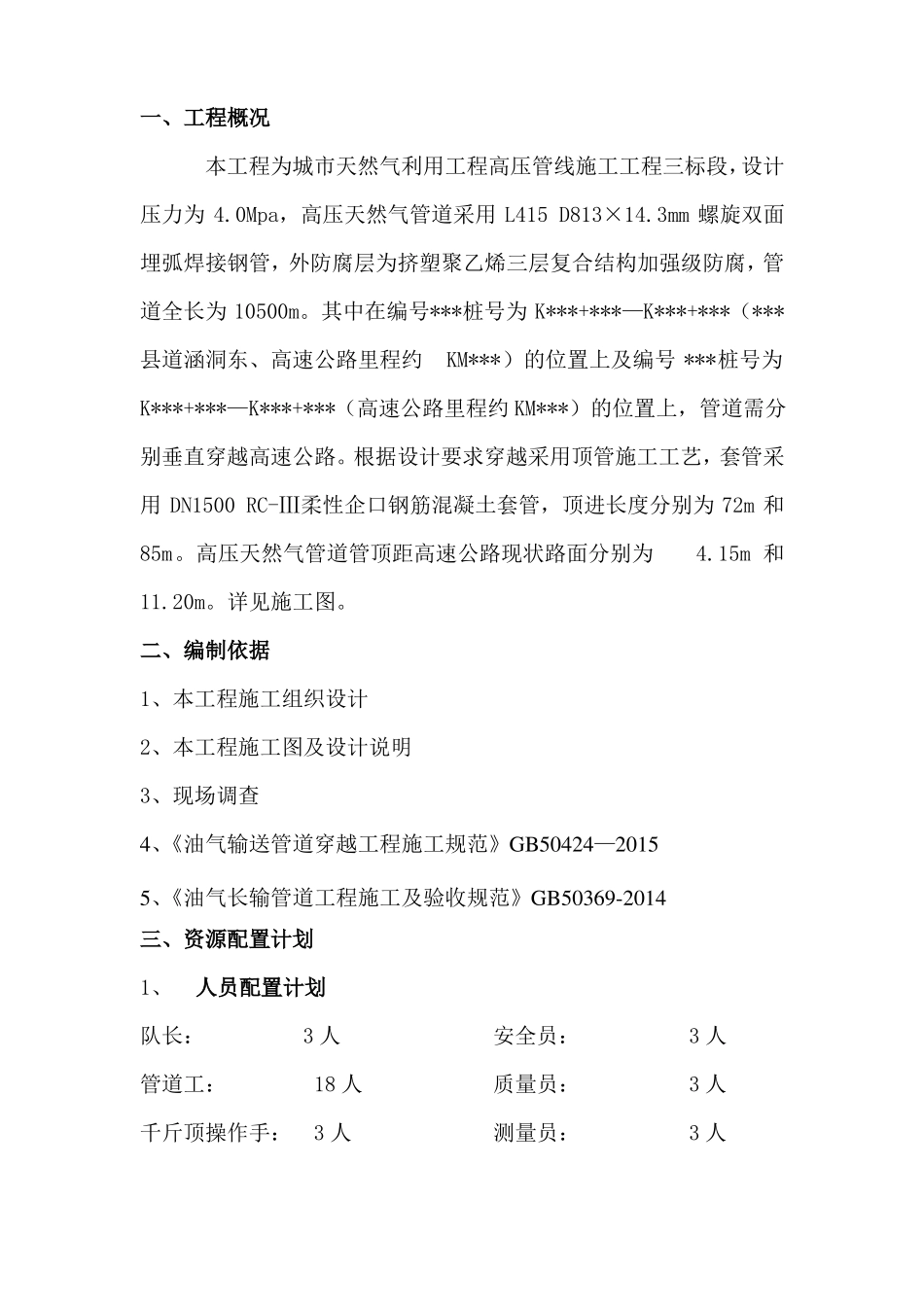

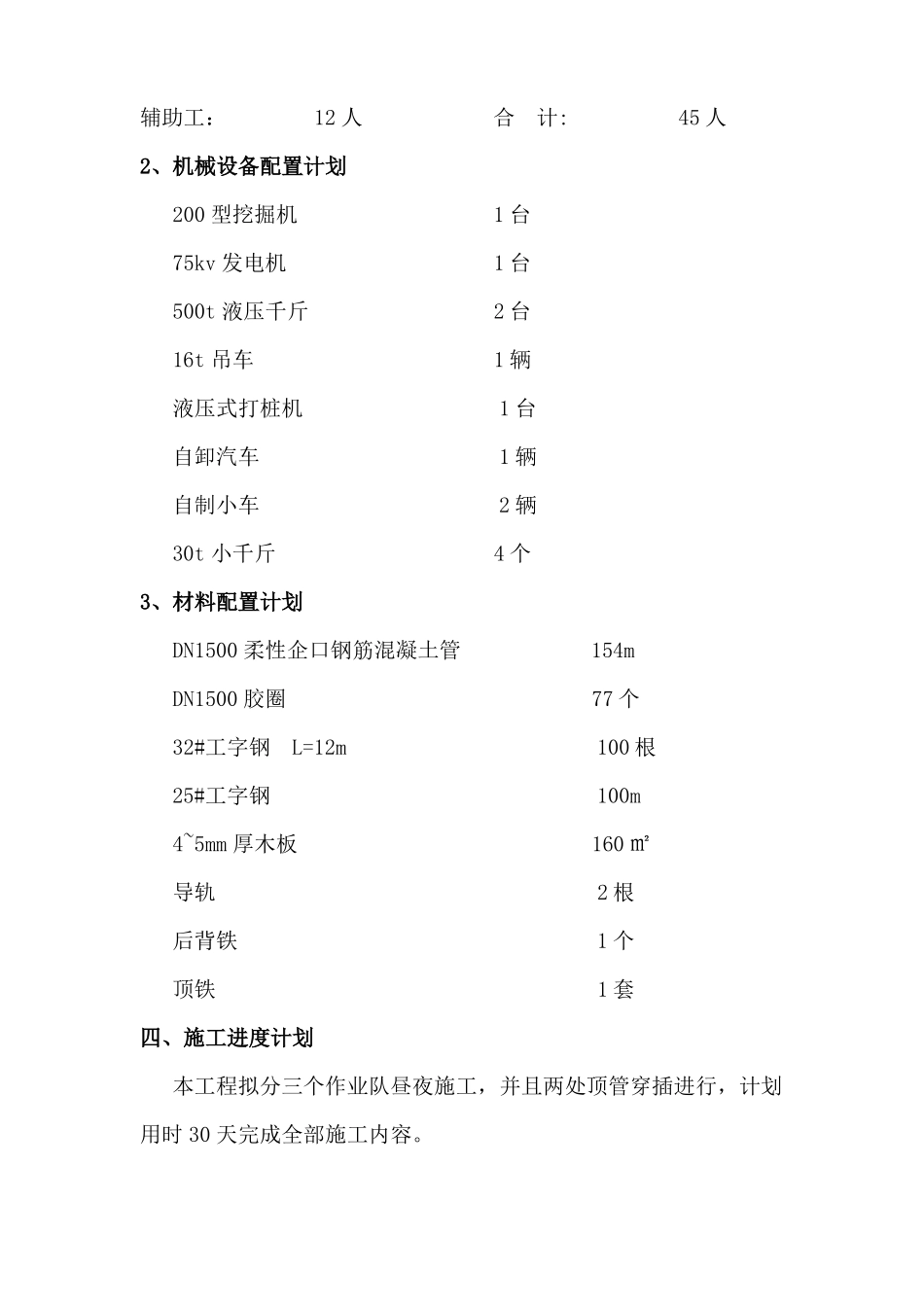

天然气高压管道穿越高速公路顶管工程施工方案编制：审核：审批;管道工程集团有限公司项目部201 年 月一、工程概况本工程为城市天然气利用工程高压管线施工工程三标段，设计压力为 4.0Mpa，高压天然气管道采用 L415 D813×14.3mm 螺旋双面埋弧焊接钢管，外防腐层为挤塑聚乙烯三层复合结构加强级防腐，管道全长为 10500m。其中在编号***桩号为 K***+***—K***+***（***县道涵洞东、高速公路里程约KM***）的位置上及编号 ***桩号为K***+***—K***+***（高速公路里程约 KM***）的位置上，管道需分别垂直穿越高速公路。根据设计要求穿越采用顶管施工工艺，套管采用 DN1500 RC-Ⅲ柔性企口钢筋混凝土套管，顶进长度分别为 72m 和85m。高压天然气管道管顶距高速公路现状路面分别为4.15m 和11.20m。详见施工图。二、编制依据1、本工程施工组织设计2、本工程施工图及设计说明3、现场调查4、《油气输送管道穿越工程施工规范》GB50424—20155、《油气长输管道工程施工及验收规范》GB50369-2014三、资源配置计划1、人员配置计划队长： 3 人安全员： 3 人管道工： 18 人质量员： 3 人千斤顶操作手： 3 人测量员： 3 人辅助工： 12 人合计: 45 人2、机械设备配置计划 200 型挖掘机 1 台 75kv 发电机 1 台 500t 液压千斤 2 台16t 吊车 1 辆液压式打桩机 1 台自卸汽车 1 辆自制小车 2 辆30t 小千斤 4 个3、材料配置计划 DN1500 柔性企口钢筋混凝土管 154m DN1500 胶圈 77 个 32#工字钢 L=12m 100 根25#工字钢 100m4~5mm 厚木板 160 ㎡导轨 2 根后背铁 1 个顶铁 1 套四、施工进度计划本工程拟分三个作业队昼夜施工，并且两处顶管穿插进行，计划用时 30 天完成全部施工内容。五、 施工工艺流程测量放线—做框架—打桩—顶进工作坑开挖—作支撑—打垫层—做后背—设备安装—稳导轨—下管—入洞—顶进—掏土—测量—纠偏—调整六、 前期准备工作1. 开工前组织所有参建人员进行安全技术交底，要求所有参建人员熟悉本工种的施工工艺和技术要求。2. 组织相关人员进行图纸会审，如有问题及时与设计沟通。3. 现场踏勘，调查了解地下、地上障碍物分布及埋深情况。4. 根据本工程技术参数进行设备选型。5. 开工前应到高速公路管理部门办理相关手续，待管理部门许可后方可施工。6. 对调查出来的地下障碍，在其障碍所属管理部门的监管下采用人工挖探坑的方法将障碍露出来，并采取吊架保护...
